钢钎维的缺点是什么

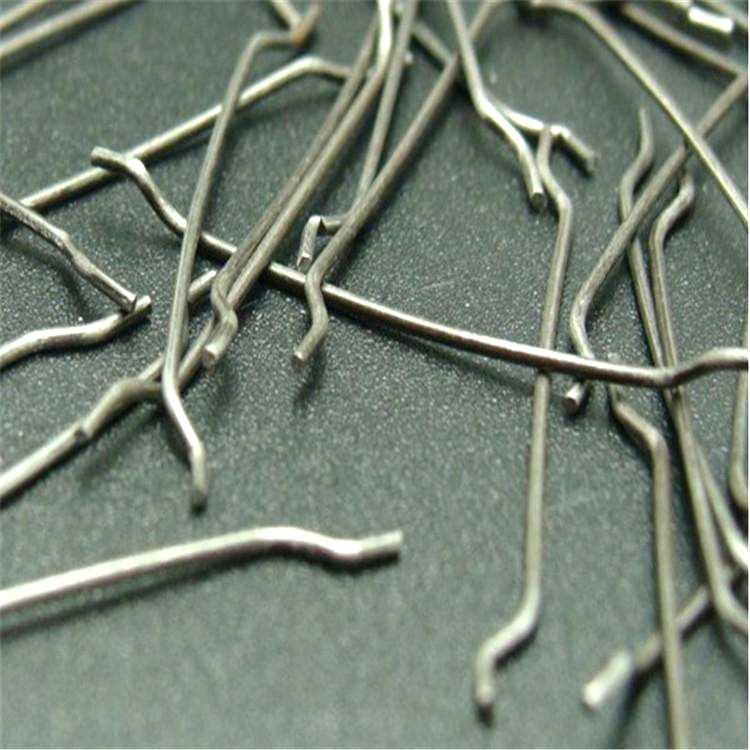

1、钢纤维混凝土其技术特点是能提高混凝土的韧性和抗拉强度，但是钢纤维搅拌时易结团，混凝土和易性差，泵送困难、难以施工且易锈蚀。

2、钢纤维混凝土的自重大、在制造方面使用大量的钢材，加大了对钢材的消耗，增加成本较多。

3、钢纤维在使用过程中破坏形态主要是被拔出，而不会被拉断，这说明钢纤维的与混凝土的粘附性不足，这会影响提高混凝土抗拉强度的效果，它增韧增强的原理是当裂缝产生后由于钢材的高模量和单根的高抗拉强度，阻止了裂缝的进一步开展；但由于数量有限，对微观裂缝约束效果不大，对抗渗、冻融等性能提高并不明显（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

4、施工中钢纤维密度过大，振捣浇注时往往会沉于混凝土下部，不可能均匀分布。

普通钢纤维混凝土的纤维体积率在1%—2%之间，较之普通混凝土，抗拉强度提高40%—80%，抗弯强度提高60%—120%，抗剪强度提高50%一100%，抗压强度提高幅度较小，一般在0—25%之间，但抗压韧性却大幅度提高。

钢纤维砼表面湿润不少于7d，时间越长越好，用湿的草袋铺在表面或用养护材料。钢纤维转换梁保养时避免接触风、太阳、雨水等，应对施工梁体进行挡风、防雨等封闭处理。对于钢纤维转换梁，拆模时间应严格控制在达到规范规定的混凝土28d强度之后。如果遇冬季施工，可按常规办法采取防冻措施。
