近年来，受国内环保政策的限制，绿色环保的UV油墨在国内得到了迅速发展，尤其是UV柔印油墨，其产品也广泛应用于化妆品标签、油标等领域。

润奥化工近期推出了一款主要应用于UV柔印油墨和UV上光油中的，三官能聚酯丙烯酸酯树脂FSP2668。该树脂具有粘度低，气味低，固化快等特点涂料在线coatingol.com。我们对该树脂进行了一系列详细测试。相关测试数据如下，供参考。

测试方法

透明清漆体系中，采用单一树脂搭配少量丙烯酸酯单体、适量光引发剂，测试性能差异性；

色墨体系中，采用单一树脂搭配适量的稀释剂和光引发剂组合，并且添加四色颜料粉体，研磨成相应油墨体系，考察树脂的固化速度、附着力、颜料润湿性等性能。

通过实验得出FSP2668具有以下特点：

0１ 低黏度

控制好UV柔印油墨的黏度对顺利完成印刷作业非常重要。UV柔印油墨黏度太高，在高速印刷时就会出现油墨堆积及溅墨的现象。UV柔印油墨黏度太低，油墨容易糊版及转移不良的问题。UV柔印油墨要求通常在300-1,500cps之间，FSP2668在25℃下黏度在200cps左右，同时也有较好的流动性及展色性。

0２ 固化速度

FSP2668树脂在光固化能量达到200-500mJ/cm²条件下，无论是清漆无色透明体系，还是加入色粉的有色油墨体系，均有较好的干燥速度。

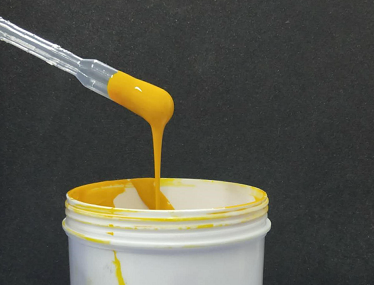

0３颜料润湿性及流动性

FSP2668在常温下的粘度表现接近于牛顿流体。通过在树脂体系中分别加入10-30%的有机颜料进行研磨打样，证明FSP2668对四色颜料均有较好的润湿分散性，尤其是对有机红、有机黄颜料的研磨起到很好的促进性。

04 坚韧性

在透明清漆体系中，FSP2668固化收缩较小。它不仅具有良好的韧性，同时表现出良好的刚性，适用于要求耐刮和耐弯的场合。

05 着色力和光泽度

合理的着色力是通过油墨中的颜料配比来实现的。FSP2668在多次不同配方测试中，都表现出很好的着色力，成品光泽鲜艳，光泽度在在金银卡纸上为200°左右。
