在光固化体系中，以汞灯最为常用，但随着《水俣公约》的推进，目前许多UV应用开始采用新型的UV LED固化。然而使用LED光源最主要的问题就是引发剂吸收峰和光源波长的匹配度不高，产生的自由基较少，漆膜表面容易受氧阻聚的影响，从而导致表干不良的问题。

一般对于漆膜在低能量固化或LED光源下的表干问题，会采用氮气保护、增加引发剂添加量、使用活性胺或硫醇类产品等方法涂料在线coatingol.com。以上方法有一定的局限性和缺点，如氮气保护对产线有一定要求，同时会增加施工成本；而额外添加引发剂也会造成配方成本的上升；普通活性胺产品有明显胺味，易黄变，柔韧性一般；硫醇类产品气味大，容易直接和树脂或单体发生加成反应，导致储存稳定性问题。

润奥化工之前推出了两款解决氧阻聚问题的胺改性树脂LuCure5366和FSP5610，均获得了不错的市场反响。为了更好的解决表干问题，润奥化工技术中心优化了合成工艺，于近期推出一款两官能聚醚型胺改性丙烯酸酯-LuCure5186。配方采取树脂搭配少量单体，适量引发剂，分别在汞灯及LED光源下进行测试，主要考察树脂的固化速度、附着力、柔韧性、气味、耐黄变性以及稳定性等。

优异的抗氧阻聚效果

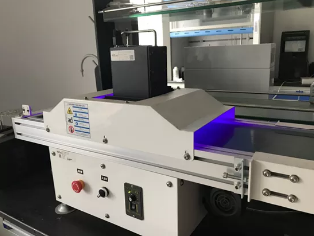

LuCure5186搭配少量高官能单体，在传统汞灯光源下，只需要70mJ/cm2左右的能量即可表干。常规的低官能树脂在395nm波长的LED光源下固化时，由于氧阻聚的作用(基态的氧分子处于三线态，对光固化过程中的活性自由基有较强的加成活性，形成无加成活性的过氧自由基)，一般很难彻底表干，漆膜表面不爽滑、粘手，而LuCure5186仅需要500 mJ/cm2就可完全表干。LuCure5186作为胺改性树脂，是活泼氢供体，可以与无反应活性的过氧自由基迅速反应，将活性自由基再生，过氧自由基夺氢生成烷基过氧化氢，可以进一步分解为烷氧自由基和羟基自由基，从而达到抗氧阻聚的效果。在实际使用时，可以搭配高官能树脂或夺氢型引发剂，进一步提升表干速度。

韧性佳

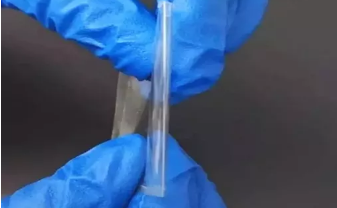

市场上许多应用对韧性都有要求，常规的胺改性产品分子量比较小，链段短，韧性比较差，无法满足一些弯折要求较高的应用。而LuCure5186是用聚醚胺改性的树脂，含有比较长的聚醚链段，有着优异的柔韧性，在PET膜上180°对折多次，漆膜不开裂。

耐黄变性

活性胺类产品最大的问题就是容易黄变，且长期储存稳定性不好。LuCure5186通过优化合成工艺，使其没有小分子胺类物质残留。实测中，其初始黄变△b在1.9左右，且放置几小时内会明显进一步退黄，而常规的胺改性树脂初始黄变△b一般会超过4.0，且退黄幅度不大。由于LuCure5186本身的黄变值不高，在配方中作为辅助树脂使用时，对配方整体的耐黄变性影响很小，完全可以用于浅色或清漆体系中。

低气味

在许多应用及施工过程中对原材料的气味有着较高要求，而气味问题也是普通胺类产品的一大问题，因此限制了其使用性。LuCure5186的分子量较大，同时严格控制了小分子的残留问题，这样气味和刺激性明显降低，树脂本身没有特殊气味，固化完全后漆膜也完全无气味，完全满足净味涂料、油墨等不同应用的需求。

流平润湿性

LuCure5186由于有较长的聚醚性链段，所以无论是对基材还是颜料都有很好的润湿效果，能避免漆膜表面形成微橘皮或贝纳德旋涡等缺陷，有着出色的流平性。同时该树脂的相容性好，与其他树脂搭配时不会出现发雾、缩孔、麻点等表观缺陷。
