现如今，大多的建筑表面及屋面都会使用金属材料，金属材料有质量轻、延展性好且便于加工而被广泛采用。可是，金属材料有其一定的弊端，特别是当使用于建筑材料时，金属材料受空气中温度、水分以及降雨天气等影响，会产生腐蚀氧化以及生锈等问题，严重会造成漏水、凹陷等一系列问题。为此，防水涂料对于建筑表面起到了至关重要的因素涂料在线coatingol.com。

防水涂料的定义及其分类

防水涂料是呈粘稠液态高分子合成材料,其经过涂刷固化后,在基层表面能够形成防水薄膜,可以起到很好防水、防渗和保护作用。

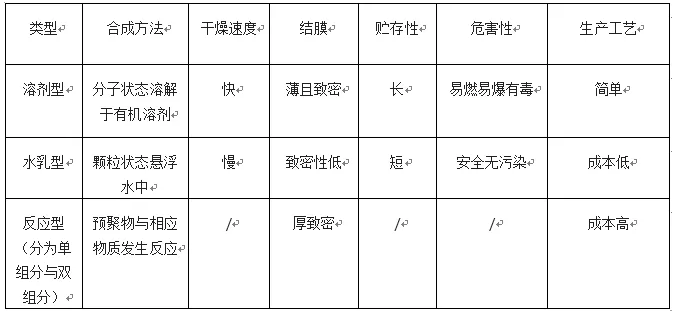

防水涂料可分为三个类型，分别是溶剂型、水乳型以及反应型。将其特点以及异同点总结如下

防水涂料在涂层中一般分为三层，图1为结构图；本文中主要研究防水层的结构性质，图2举例了一种防水涂料的配料设计。

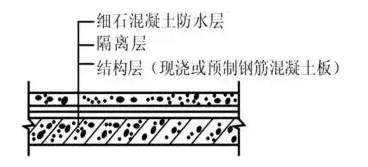

图1：一般屋面防水层的构造情况

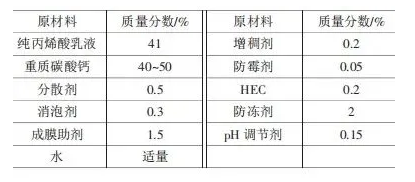

图2：防水涂层的配料表举例

防水机理

防水涂料的反应机理分为两种。一种是涂膜型，具体是指在建筑构件表层形成较为密闭的漆膜层，防止水分子渗入。自然水资源在一般情况下以缔合的状态呈现，虽然漆膜层内部各分子之间具有一定的间隔，但水分子因受氢键作用的影响，各个小的水分子之间会聚集成比较大的分子团，其宽度大约有几纳米，因此，防水涂膜还是可以用于防止缔合状态下的水分子渗入，而且具有很好地功效；另一种是疏水型，一些涂膜分子存在亲水基团，导致出现水分子缓慢渗入的问题，而疏水型防水涂料充分发挥了涂料原料自身具备的疏水性能，利用排斥原理，将水分子排斥在涂膜的外部，有效避免了水分子渗入现象的出现。

涂料的检测标准

通过检测标准，我们可以得知涂料如何保护内层金属屋面。为求防水涂料的使用效益是否达标可以进行不同的检测，可提前对于防水涂料进行预老化处理后进行其拉伸性能的测试，举例以下三种

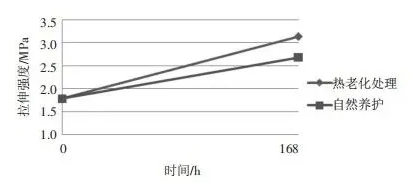

（1）热老化处理

金属屋面防水涂料在施工过程中是直接喷涂或辊涂到金属屋面结构上的，为保持良好的附着力，在丙烯酸树脂聚合过程中会引入少量极性基团，这些极性基团能够进行缓慢的自交联。在涂膜养护过程中，极性基团通过交联反应增大涂膜的交联密度，使涂膜的脆性增加，表现为涂膜的拉伸强度增大。

操作：将试件水平放入电热鼓风干燥箱中，恒温放置后取出。取出后放入干燥皿中冷却至室温，在标准实验条件下养护 。

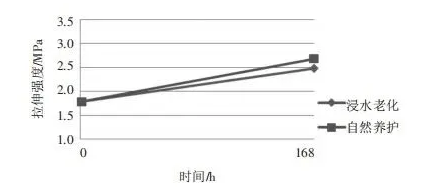

（2）浸水老化处理

水乳性聚合物分子结构中有一定量的亲水官能团（—OH、—COOH），决定了其长期浸水时受极性官能团作用的再溶胀是不可避免的。而丙烯酸树脂中的酯基（—COOR）在长期浸水环境下也极易水解，造成涂膜结构的破坏与粉化，从而降低涂膜的拉伸性能和防水效果。

操作：标准实验条件下，将试件在三级水中浸泡若干小时后取出用干布擦干，在电热鼓风干燥箱中放置 6 h，取出后放入干燥皿中冷却至室温，在标准实验条件下养护。

（3）紫外线老化处理

由于涂膜在紫外线长时间辐照下吸收的光能量大于聚合物中 C—C 键的离解能，导致聚合物内部发生链的断裂，从而使涂膜柔韧性降低，断裂伸长率减小。

操作：在 250 mm×250 mm 玻璃板上撒满滑石粉，将试件水平放置在玻璃板上，设置紫外线老化箱温度，将试件放入其中恒温照射。照射完成后取出试件，放入干燥皿中冷却至室温，在标准实验条件下养护。

结语

防水涂料作为高分子广泛运用的产品一种有着丰富的市场前景以及需求。未来对于防水涂料会向着绿色安全方向转变，减少溶剂型产品增加反应型产品，并配合其更好的使用性能以此来提升产品质量。
