UV胶黏剂以其高效、节能、环保等优点在胶黏剂行业中越来越受到青睐，所涉及的应用领域也日渐增多。润奥化工长期致力于UV胶黏树脂的研发与应用，针对UV胶黏剂的不同应用也开发了不少有特点的产品，如FSP3897、FSP3906、FSP8672、LuCure8674、FSP8394等。我们也在不断努力地开发完善产品，在近期推出了一款两官能聚氨酯丙烯酸酯-FSP8982涂料在线coatingol.com。

润奥化工技术中心对该树脂做了一系列详细测试，配方采用树脂搭配少量的单体、适量引发剂，主要考察树脂的固化速度、内聚力、断裂伸长率、回弹性等性能。通过实验可以得出FSP8982具有以下特点。

内聚力

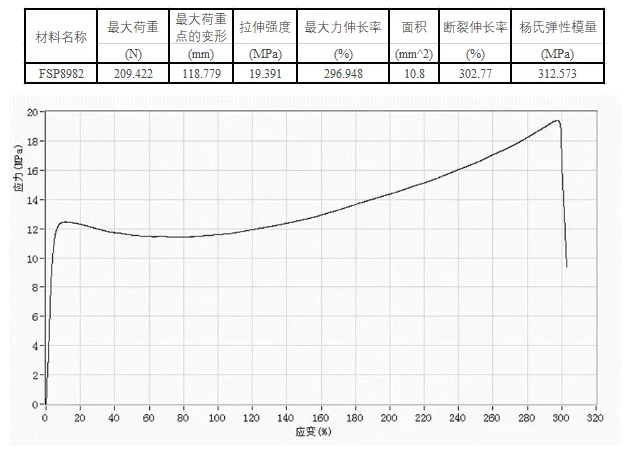

实验中，我们将FSP8982为主体的UV胶注入哑铃型模具中，UV固化后，形成胶条。对胶条进行拉力测试，得到一系列测试数据，其结果如下图所示。FSP8982的断裂伸长率高达302%，内聚力优异，同时具有优异的柔韧性。

粘接强度

粘接强度是胶黏体系破坏时所需的应力，是胶黏技术当中的一项重要指标。实验中，我们将以FSP8982为主体的胶层分别涂布于两块透明PC板、玻璃与不锈钢中间，粘接后再固化，经剪切实验测出，PC粘PC的剪切强度为9.2MPa，玻璃粘金属的剪切强度2.5MPa。由实验数据可看出，FSP8982具有优异的塑胶粘接强度。此外，搭配THFA、PHEA等软单体，FSP8982可作为PC、PET等基材的覆膜胶使用。

固化速度

市场上很多韧性好、伸长率高的胶黏剂树脂都存在固化速度慢、交联密度低的问题，而FSP8982具有良好的反应活性，在1000mj/cm²即可表干，且有着良好的双键转化率，施工窗口较广泛。且其深层固化优异，在365nm LED下固化1800mj/cm²深层固化厚度高达3.8mm，实际应用中搭配不同的光引发剂可以进一步提高深层固化。
