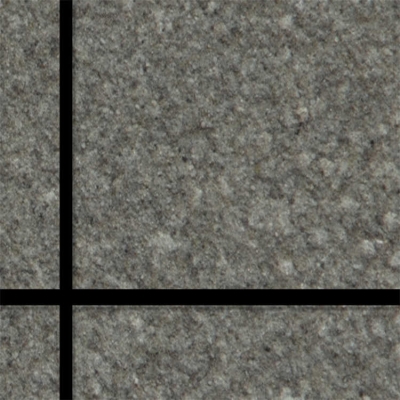

1、遇水发白
有些真石漆在经过了雨水的冲刷和浸泡后会明显发白，天气晴朗后又逐渐恢复原来的状态，这就是真石漆差的表现。甚至一些更差的真石漆无法恢复。
究其原因，与制备真石漆所选用的乳液有很大关系（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。有些乳液生产厂家为了增加乳液的稳定，所用的表面活剂超量，这些表面活剂的存在会大大降低乳液本身的。
另外，在真石漆的配方设计上面，只添加少量的乳液，从而使得真石漆在干燥后漆膜疏松，不够致密，漆膜的吸水率就比较大，并且黏结强度也比较低。一但遇到长时间的阴雨天气，雨水会逐渐渗透到漆膜里，导致真石漆漆膜发白。
除了乳液的用量偏少导致真石漆差外，如在制备真石漆时加入大量的纤维素、基纤维素等物质作为增稠剂，这些物质都是水溶的或亲水的，涂料成膜后留在涂层中，就大大降低了涂层的水耐能。
解决方法：
首先，在原材料的选择上，选用优良的高分子聚合物作为成膜物质，从源头上就提高了真石漆的。其次，在配方设计方面，对真石漆中乳液的添加量做了大量的对比实验，确保真石漆施工后得到一个致密完成的漆膜，阻挡雨水的侵袭。其次，研究纤维素等亲水物质的合理选择与搭配。为了保证真石漆的储存稳定和施工，添加纤维素等亲水物质也是的，重要的是找到一个平衡点，既能达到好的效果又能把其对的影响降到低。
2、喷涂时飞溅
有些真石漆在喷涂时会掉砂，甚至四处飞溅，时可浪费1/3左右。
出现以上问题可能是几种原因造成。首先可能是原料和配方问题。真石漆中的碎石颗粒不能采用均匀大小的颗粒，采用不同大小的颗粒混合搭配。如果真石漆配方中采用均匀颗粒或者颗粒搭配不合理，均会造成喷涂飞溅现象。
其次可能是施工原因造成，比如喷口径太大、喷压力选择不当等都会造成飞溅。
此外，涂料的稠度也会造成喷涂时掉砂和飞溅现象。
解决方法：首先找出造成掉砂和飞溅的原因，如果是喷或稠度等原因，则调整喷的口径、压力或稠度。
如果是配方问题，则改变碎石的级配比例。过多使用粒径小的碎石会使漆膜表面质感不够强烈，而过多使用粒径粒径大的碎石，则容易造成飞溅和掉砂。只有按的级数复配，才能达到和谐统一。一般来讲40-80目砂不宜超过2/3，20-40目砂不宜超过1/5。
