石墨烯四氟防腐涂料组成：本产品以聚四氟乙烯为成膜溶液，以重晶石、鳞片状石墨烯等为填料。涂层固化后，惰性高，涂层致密性高，耐温可达250℃。
石墨烯四氟防腐涂料机理：涂料中成膜溶液与无机填料混合固化后， 聚四氟乙烯较稳定，不容易失去电子，耐溶胀性较好（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。重晶石、石墨烯等材料在涂层中化学稳定较好，硬度较高，较小的粒径也能成膜溶液形成较致密的涂膜。
性能参数：
耐老化 | GB/T 1766-2008 | 1000h漆膜无变化 |
耐碱性 | GB/T 9274-1988 | （10%NaOH60℃以上）30d漆膜无变化 |
耐液体介质性 | GB/T 9274-1988 | 5%NaCL 30d漆膜无变化 |
耐液体介质性 | GB/T 9274-1988 | 浓硫酸98%常温30d浸泡无变化 |
耐液体介质性 | GB/T 9274-1988 | 浓硝酸60%常温30d浸泡无变化 |
耐液体介质性 | GB/T 9274-1988 | 高锰酸钾常温30d浸泡无变化 |
性能特点
产品优势：
Ø 本产品采用聚四氟树脂作为成膜物，以鳞片石墨作为主要功能颜填料；
Ø 聚四氟是目前最好的化工防腐“万能”内衬材料；
Ø 产品成膜后鳞片状石墨形成多层致密的鱼鳞结构的隔离层，进一步防止腐蚀介质渗透；
Ø 石墨具有化学惰性，同时具有导热、导静电作用，可防止电化学腐蚀；
Ø 涂层耐温250℃，作为地坪用，可避免浓硫酸遇水（擦洗时）放热而烧损涂层；
Ø 涂层可涂刷在金属及混凝土材质上，可长期浸泡；
Ø 涂层可耐各种常见酸液（各种浓度）浸泡，对混合酸亦有很好的防腐效果，对于更为复杂的工况或特殊的不同的混合物的腐蚀，需按实际情况判断其防护周期；
Ø 可采用刷涂、辊涂、喷涂的方式进行施工，建议膜厚250μm，基于此膜厚理论涂布率为1.5㎡/kg；
Ø 此涂料为溶剂型涂料，在未经认可的情况下，只允许采用二甲苯作为稀释剂；
Ø 涂层施工完毕后，建议常温养护72h后再投入使用。
应用领域：
Ø 污水池、车间地面防腐防渗
Ø 化工厂制药厂设备、管道、罐体耐酸碱盐重防腐涂料
Ø 电厂、钢厂、石化换热器防氢氟酸气体防腐涂料
Ø 水泥厂焚烧垃圾除尘器强防腐涂料
Ø 危废气体管道，RTO焚烧炉炉壳特种防腐
Ø 耐浓酸、浓碱防腐
Ø 车间导静电重防腐涂料

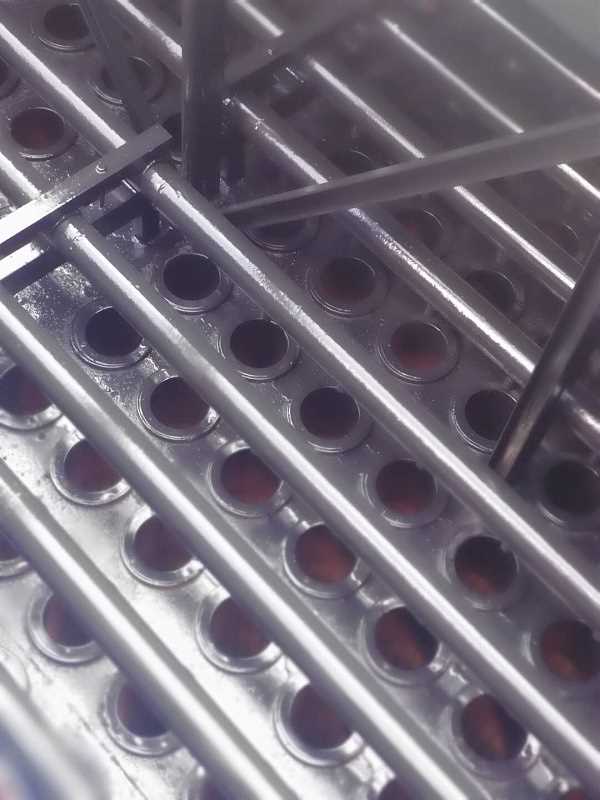

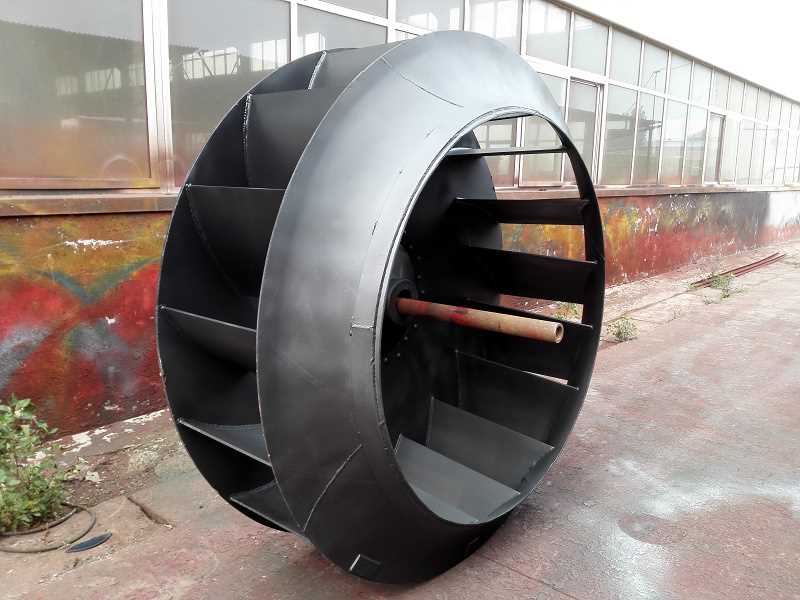

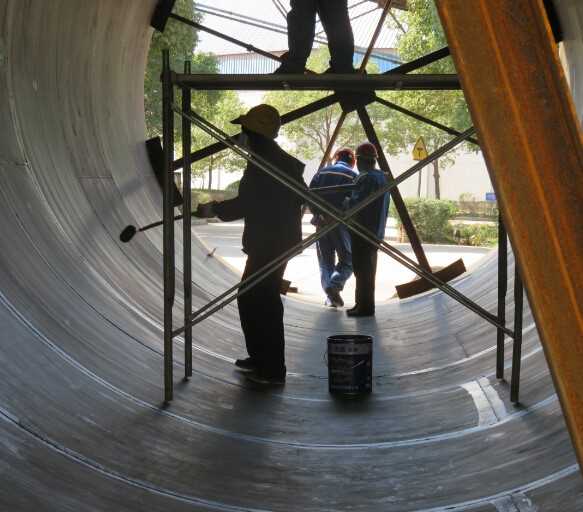

工程案例图片：
