防指纹助剂原液(氟硅助剂) HY-F-722
产品概述：
防指纹助剂原液HY-F-722，是由特殊结构的氟硅助剂。适用于高铝硅玻璃、手机玻璃盖板、玻璃保护贴、电子显示屏、光学镜片以及金属基材的表面防污防指纹处理。处理后基材表面形成：防水防污防指纹的完整保护膜，附着力优越，具有良好、耐久的防污特性，耐磨性及爽滑度比一般氟硅烷产品有很大的提升（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。
性能参数：

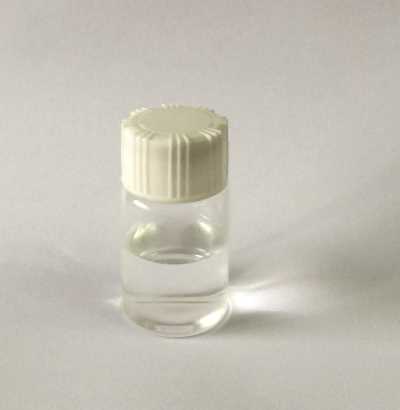

外观：无色或浅黄色透明液体
水接触角：116°
油性接触角（n-十六烷）：72
滑动角：<10°
动摩擦系数 ：<0.03
膜层厚度 ：12-20nm
膜层硬度（在玻璃上） ：Min 6H
使用方法：
1、用溶剂稀释防指纹助剂原液HY-F-722，建议稀释比例为 0.1~1%（质量比），建议使用的稀释剂（溶剂）如全氟烷烃，如全氟己烷、全氟庚烷、全氟辛烷等。制好的溶液应尽快使用，用剩的要密封好，避免长时间与空气接触，防止受潮、并低温保存。
2、对基材表面进行清洁、干燥，确保无浮尘粉灰、油脂等。
3、 进行施工，稀释液采用涂布法、喷涂法或浸泡法对基材表面进行处理， 并给于足够的固化时间（室温下干燥 10 小时以上固化），或在室温下静置几分钟后， 至 150°C 烘箱固化 30分钟；或根据企业自行确认最佳的固化方案。或者使用本品原液通过 PVD 镀膜到基材表面。待基材固化后用无尘布擦拭或超声波清洗，让基材表面更干净平整。
耐磨测试：
高铝硅玻璃，来回摩擦 3000 次后（负重 1kg，0000#钢丝绒，接触面积10mmx10mm），水接触角大于 100°；普通玻璃来回摩擦 3000 次后（负重 1kg，0000#钢丝绒，接触面积 10mmx10mm），水接触角大于 108。
危险提示：
对眼睛和皮肤有刺激作用
使用时请佩戴保护手套和保护眼镜, 万一接触眼睛，立即使用大量清水冲洗并送医诊治。
请在通风好的环境下使用。
包装规格：
按客户要求定制
运输与贮存：
按一般危险品运输；
密封储存于阴凉、干燥通风处，远离火源、热源。需要防潮，防止暴晒。
