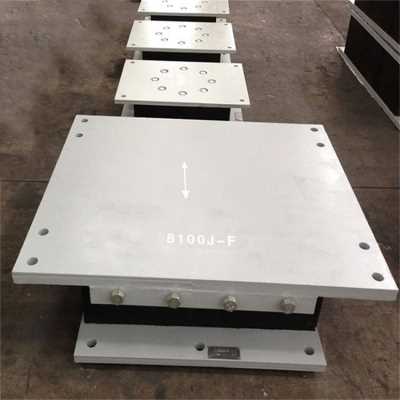

公路桥梁盆式橡胶支座双向位移盆式支座

标准价
  • 起订量(个)
  • 标准价
  • 10.00-99.00
  • 600元/个
  • ≥100.00
  • 300元/个
我要询价-说明信息来自涂料在线平台,有商家折扣!
商品详情

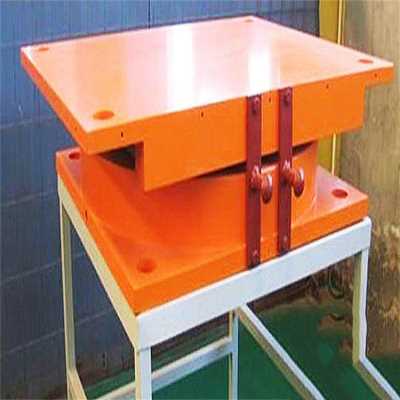

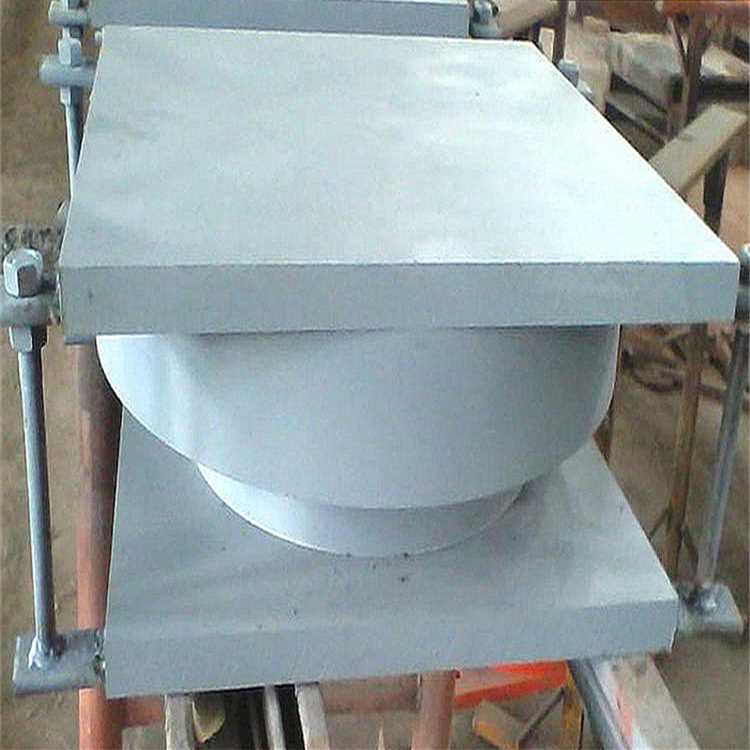

盆式橡胶支座结构



盆式橡胶支座的结构原理是安置于密封钢盆中的橡胶块,在三面受力的情况下,产生反力而承受桥梁的重量,同时,利用橡胶具有弹性,使梁端转动,使支座板上的不锈钢板与聚四氟乙烯的自由滑移,完成桥梁上部构造的水平位移。盆式橡胶支座具有结构合理,承载能力大,变形小,水平位移量大,转动灵活,缓冲性能好,是桥梁应用的支座,重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省钢材,降低造价等优点,是适宜于桥梁使用的较理想的支座。常用的有GPZ、GPZ(Ⅱ)、GPZ(KZ)三大类(欢迎免费注册,登陆中国涂料在线(涂料在线)行业门户网址www.coatingol.com,免费发布供求,免费发布产品,免费发布企业动态)。 GPZ(II)系列支座承载力为31个级别,承载力0.8MN-60MN,能满足大型桥梁建造的需要。

在GPZ(II)标准系列中,单向可动支座的水平承载力不小于其刚性承载能力的10%,抗震支座的水平承载力不小于支座承载力的20%,支座转角不小于0.02 rad。

添加5201硅橡胶润滑脂后,常温活动轴承的设计摩擦系数为0.03,耐寒活动轴承的设计摩擦系数为0.06。添加5201硅脂润滑后,耐寒活动轴承的设计摩擦系数为0.06,常温活动轴承的摩擦系数为0.03,耐寒活动轴承的设计摩擦系数为0.03%。

盆式橡胶支座按适用范围可分为三类:公路桥梁橡胶支座、铁路桥梁橡胶支座和盆式橡胶支座生产品。公路橡胶支座的常用类型有:GPZ盆地橡胶支座和GPZ(II)盆地橡胶支座(按GT 391-1999)、GPZ(KZ)盆地橡胶支座等系列。常用的铁路盆橡胶支座有TPZ-I铁路盆橡胶支座、TPZ标准铁路盆橡胶支座、专用桥8156铁路桥梁支座。盆式橡胶支座有多种衍生产品,如QPZ盆地橡胶支座、KPZ系列盆用橡胶支座、弹性减震钢球支座、自调盆式橡胶支座等。


根据位移形式,每一类可分为固定(GD)、单向活动(DX)和双向活动(SX)。

安装

1.将锚柱安装在支架底板的四个角上。

2.浇筑支撑墩,在顶部留下一段高度,比支撑的锚柱大。

3.提升垫石上方的支撑物,并调整平面位置和高度

4.浇垫石混凝土

5.在支架上部安装4根锚柱

6.安装现浇梁模板,并将现浇型钢条系上

7.浇筑梁混凝土

8.拆卸支座两侧之间的临时连接。


×
