一. 产品特点
◆ 具有很好的抗裂性、耐老化性及耐酸碱性能，对各种材料都有很好的粘合力。 ◆ 抗压强度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐碱 性、耐紫外线；操作简便，可潮湿基层施工，绿色环保。 ◆ 施工步骤简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性，新 型灰浆解决了以往有机材料在加固应用中耐高温耐老化的问题，质量得到提 高（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。 ◆ 材质同以往的混凝土类似，使用附着力优秀的渗透性聚合砂浆，提高界面的 附着力及施工性。◆ 使用耐久性优于以往混凝土的渗透性聚合灰浆，在恶劣的条 件下也可使用。
二. 性能指标 GB50728-2011《工程结构加固材料安全性鉴定技术规范》
检验项目 薄层修补胶泥 |
抗折强度（MPa） ≥ 8 |
抗压强度（MPa） 7 d ≥ 20 28 d ≥ 35 |
与混凝土正拉粘结强度（MPa） 多 1.5 且为混凝土内聚破坏 |
三．应用范围

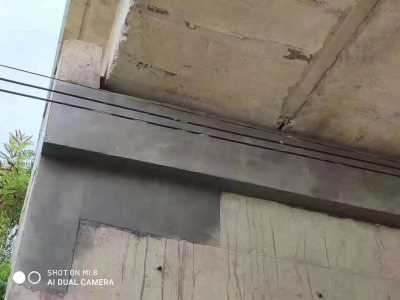

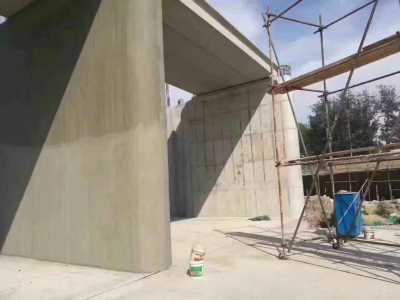

◆ 适用于结构易弯曲的所有结构物，特别适用于土木建筑的代表性弯曲结构-- 钢筋混凝土桥梁的平板及横梁上。 ◆ 适用于桥墩中央部位及主塔轴部和高速公路水泥路面的龟裂部位。同以往的 钢筋混凝土结构具有同样的体系。 ◆ 钢筋混凝土梁、柱、板、墙等结构的抗震加固改造工程。◆ 混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。 ◆ 加厚保护层、凹凸表面的抹平、旧混凝土表面修复等，提高混凝土的耐久性。
四．施工工艺
◆ 基层处理:凿毛基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、 空鼓、裂缝等现象。施工前对表面光滑的混凝土应做凿毛处理，凿毛完成应用高压水枪 冲洗并保持潮湿状态，但不得有 积水。界面粘结时可预先涂刷界面处理剂。◆ 材料配制：薄层修补胶泥按质量比将材料按粉料：水=10:4 的重量比称取放置。 将实际用量 90%的水先 倒入搅拌罐中，再加入粉料搅拌 1〜2 分钟。再将剩 余 的 10%的水倒入罐中搅拌均匀即可。配好的浆料应在 0.5〜1 小时内用完。 ◆ 施工：材料一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大 于 10 ㎡，错开施工的间隔不应小于 24 小时。分层施工时，留缝位置应互相 错开。 ◆ 材料摊铺完毕后应立即喷水压抹并一次抹平，不宜反复 抹压。遇有气泡时 应刺破，表面应密实。立面或顶面的 面层厚度大于 10mm 时应分层施工。每 层抹面厚度宜为 5-10mm，待前一层指触干时方可进行下层施工。◆ 养护：材料施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保 持潮湿。养护温度不底于 5°C。施 工 24 小时后，覆盖塑料布潮湿养护 7 天，有条件时可定时洒水于表面。
五．包装贮存
◆ 采用塑料桶包装，净重25公斤/袋，保质期6个月。
◆ 须贮存于干燥通风的室内，包装袋密闭，注意防潮、防冻。
