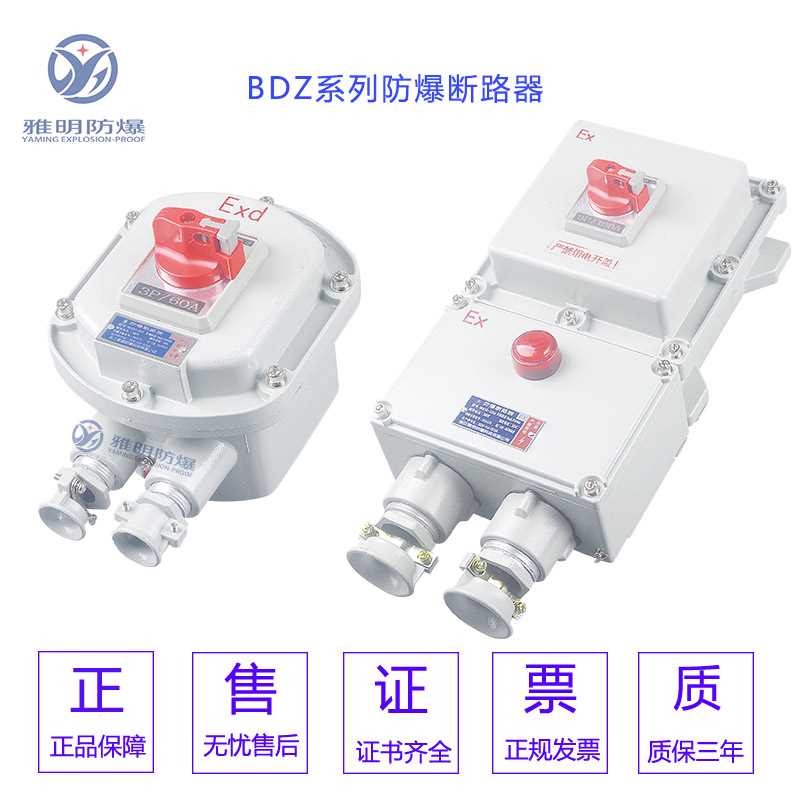

BDZ52-25A2P3P4PExdIICT4带漏保防爆断路器 (以下简称断路器),用于II类、B级或C级,T6组及以下级别组别的含有爆炸性气体混合物的危险场所中,作为控制交流50Hz、额定电压至380V、额定工作电流至100A、控制功率至50KW的三相异步电动机的起动、停止,并具有过载、短路保护。
主要技术参数(100A:
■执行标准:GB3836.1 、GB3836.2、GB12476.1、GB12476.5、IEC60079-0、IEC60079-1、IEC61241-0、IEC61241-1、EN60079-0、EN60079-1、EN61241-0、EN61241-1
■ 防爆标志: Exde IIB T4 Gb
■ 额定电压:220V/380V
■ 主回路额定电流:100A~250A
■支路额定电流:1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A
■ 防护等级:IP65
■ 防腐等级:WF1 *WF2
■总开关配置:Ic65、CM1或GSM1
■支路开关配置:1P、2P、3P或4P iC65系列开关以及各种带漏电保护功能;
产品特色:
1 本产品开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构,采用模块结构,各种回路可以自由选择组合;
2 本产品全面推出新型优化方案及操作机构。全新的设计案优化了内部元件,进出线腔接线端子,面板布局配置等,使的产品结构合理,性价比高,性能更加完善;
3 防护等级达IP65,可直接用于户外;
4 钢管或电缆布线均可;
5 立式配相应安装架;
6 有特殊可定制(欢迎免费注册,登陆中国涂料在线(涂料在线)行业门户网址www.coatingol.com,免费发布供求,免费发布产品,免费发布企业动态)。
工作条件
a.海拔不超过2000米;
b.周围环境温度为-20℃~+40℃;
c.周围空气相对湿度不大于90%(+25℃时);
d.在无显著摇动和剧烈冲击振动的地方;
e.在无破坏金属和绝缘的腐蚀性气体的地方;
2.2主要技术参数见表:
型号 | 额定电流(A) | 控制电动机功率(KW) | 防爆标志 |
220V | 380V |
BLK52□-10 | 10 | 2.2 | 4 | ExdeIIBT4 ExdeIICT4 ExdIIBT4 |
BLK52□-20 | 20 | 3 | 5.5 |
BLK52□-40 | 40 | 4 | 7.5 |
BLK52□-60 | 60 | 5.5 | 11 |
BLK52□-80 | 80 | 7.5 | 15 |
BLK52□-100 | 100 | 15 | 30 |
