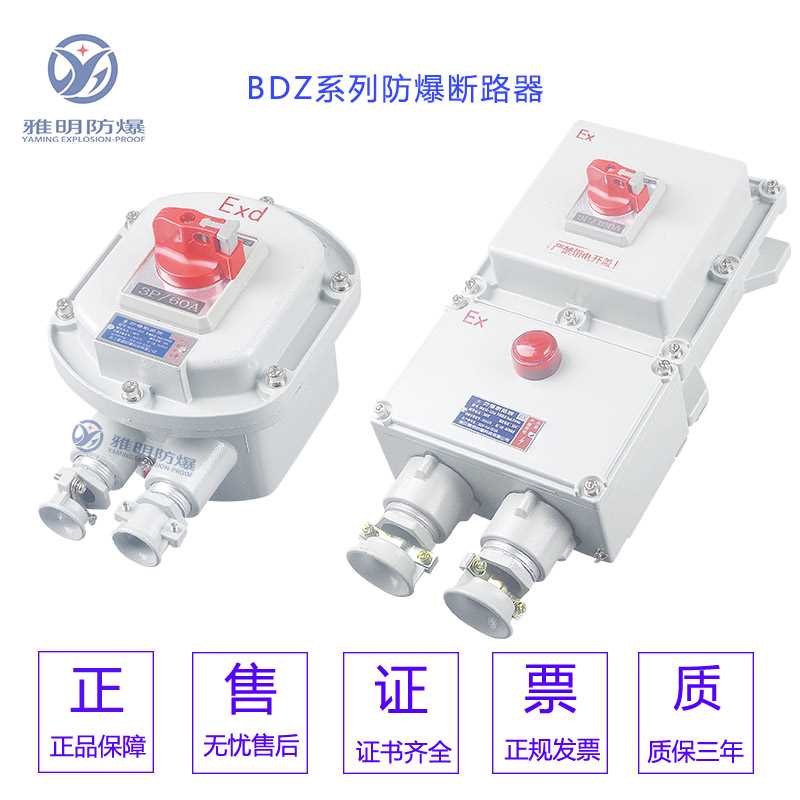

BDZ52-40A3P16A2P粉尘挂式防爆断路器
防爆断路器 注:
1、 本系列产品常规断路器为3P,如有特殊要求请注明;
2、 本系列产品进出线口常规按技术参数表配置,如有特殊要求请注明
可靠工作:
a)周围空气温度为-20℃~ 40℃,且24h内的平均温度值不超过 35℃;
b)安装地点的海拔不超过2000m;
c)安装地点的高温度为 40℃时,空气的相对湿度不超过50%;在较低的温度下允许有较高的相对湿度;
d)在无显著摇动和冲击、振动的地方;
e)在Ⅱ类含有爆炸性气体环境场所;
f)在无滴水及其它液体侵入的地方;
g)污染等级为3级;
h)安装类别:Ⅱ、Ⅲ类。
结构要求
4.3.1断路器的操作手柄必须操作灵活,动作可靠,并应有清晰的“分”、“合”标志。
4.3.2断路器主腔为隔爆型结构,接线腔为增安型结构(欢迎免费注册,登陆中国涂料在线(涂料在线)行业门户网址www.coatingol.com,免费发布供求,免费发布产品,免费发布企业动态)。
4.3.3断路器绝缘材料组别为Ⅱ组其电气间隙不小于6mm,爬电距离不小于10mm。
4.3.4断路器外壳材质采用含镁量不大于6%(质量比)的铸造铝合金制造。
4.3.5断路器所有紧固件必须有防止自行松脱措施。
4.3.6断路器的所有黑色金属零部件必须具有防锈措施,表面不得有裂纹及镀层脱落现象。
4.3.7断路器应设有内外接地螺钉,应符合GB3836.1-2000中15章的规定。
4.3.8断路器外壳在明显处应设有清晰、永久性的凸纹标志“Ex”。
4.3.9断路器的隔爆接合面与外壳容积对应的小宽度L≥12.5mm,螺栓通孔与外壳内侧距离l≥8mm,间隙/直径间隙ic≤0.15mm,接合面表面粗糙度Ra不超过6.3μm。
4.3.10断路器观察窗的透明件直接胶粘盖板内同盖板构成一个部件。从隔爆外壳内部到外部通过胶粘接合面的短通路≥10mm。
4.3.11断路器从主腔引至接线腔的绝缘导线采用填料密封结构,应符合GB3836.2-2000附录D中D1.2规定。
产品规格
BDZ52(BLK52)-10A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-25A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-32A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-60A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-100A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-250A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
BDZ52(BLK52)-400A/3 ExdeIIBT6/ExdeIIcT6 防爆断路器
型号规格
BDZ52(CBK53)-10A/380V BDZ52(CBK53)-16A/380V BDZ52(CBK53)-20A/380V BDZ52(CBK53)-25A/380V BDZ52(CBK53)-32A/380V BDZ52(CBK53)-40A/380V
BDZ52(CBK53)-50A/380V BDZ52(CBK53)-63A/380V BDZ52(CBK53)-80A/380V BDZ52(CBK53)-100A/380V BDZ52(CBK53)-225A/380V BDZ52(CBK53)-250A/380V
BDZ52(CBK53)-400A/380V BDZ52(CBK53)-10A/220V BDZ52(CBK53)-16A/220V BDZ52(CBK53)-20A/220V BDZ52(CBK53)-25A/220V BDZ52(CBK53)-32A/220V
BDZ52(CBK53)-40A/220V BDZ52(CBK53)-50A/220V BDZ52(CBK53)-63A/220V BDZ52(CBK53)-80A/220V BDZ52(CBK53)-100A/220V BDZ52(CBK53)-225A/220V
BDZ52(CBK53)-250A/220V BDZ52(CBK53)-400A/220V
