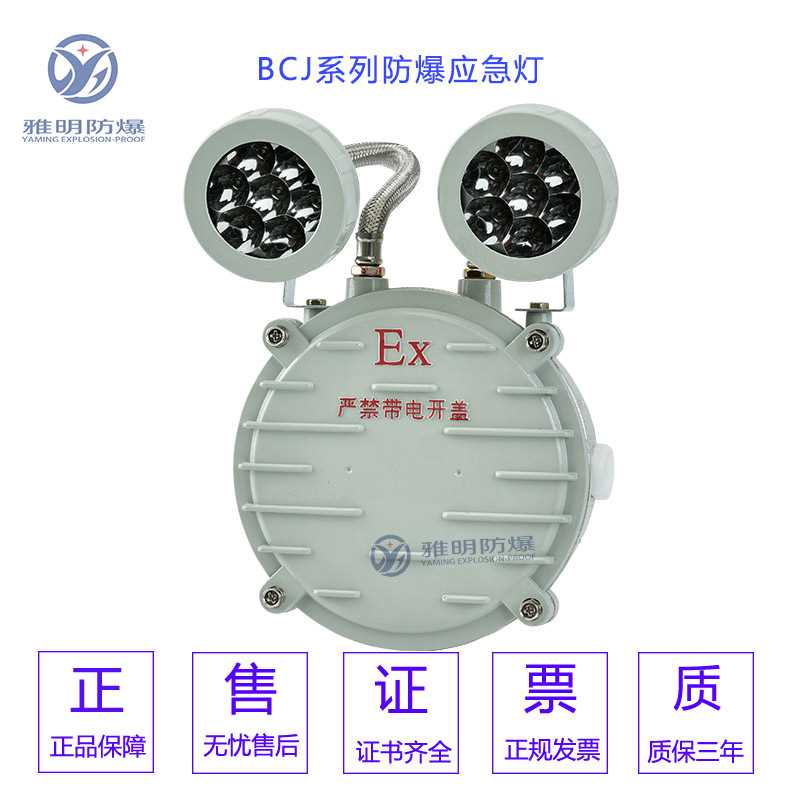

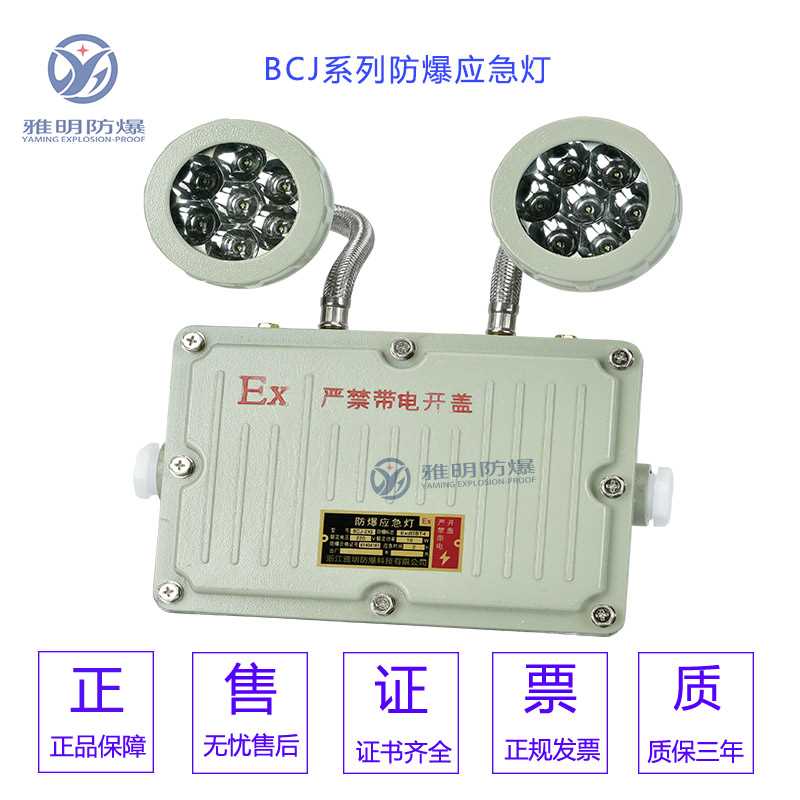

BCJ-B2×3W2×5WExdeⅡCT4防爆双头应急灯

BCJ-B2×3W2×5WExdeⅡCT4防爆双头应急灯适用场所:

适用于(电力、冶金、铁路、矿山、港口、市政等行业)厂区、场站、场馆及铁路隧道、桥涵等各种室内外环境作应急照明使用

技术参数：

额定电压：220VAC

应急电压：3.6VDC

防爆标志：ExdeⅡ BT4 Gb

光源：LED

额定/应急功率：2×3W  2×5W

光通量：350lm

平均使用寿命：100000h

应急时间：120min

外形尺寸：300×130×298mm

引入电缆：Φ10~14mm

重量：3.62kg

外壳防护等级：IP65

功能特点:

隔爆型防爆等级EXd Ⅱ BT61区和2区易燃易爆场所安全工作;

该系列产品经过精心独特设计结构台理采用特殊台金铝压铸工艺次成型使其具有外形美观、体积小、重量轻、隔爆、抗冲击震动、耐湿热、密封性能好等优点;

超级防腐防腐材料辅表面高科技静电喷涂技术确保灯具潮湿、高温等恶劣环境腐蚀;

透明件采用国外先进技术钢化处理钢化玻璃抗冲击性能好;

采用知名品牌高质量LED作光源适台各种场所应急照明需要;

采用恒流驱动功率因数大于0.98理想防爆应急照明灯具;

采用独特接线和安装结构保证产品安装、维护简单靠采用精密机械加工工艺及胶粘工艺使透明件与灯具外壳紧密连接既保证透明件与外壳之间连接靠性又能确保满足防爆标准要求

使用方法:

1、根据工作现场的实际照明需要，确定灯具的安装位置和方式，然后按灯具到220V电源接点的距离备好相应长度的Φ8～14mm三芯电缆线。

2、卸下接线盒上有“开/锁”标识的侧板，从包装盒内取出安装配件，包括密封圈、垫片和接头（带紧定螺钉），如灯具采用吸顶式安装，则还有吊顶式转换接头（带紧定螺钉）和3/4寸转换接头。

1）壁挂式安装：

先将灯体通过支架安装在墙壁或其它支撑件上（保证遮光板在灯泡正上方），然后将电缆依次穿过接头、垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），最后旋紧接头，拧紧紧定螺钉；

2）倾斜吊杆式安装：将接头穿过电缆，旋入钢管，拧紧紧定螺钉，然后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体旋入接头，必需保证接线盒接线口朝下（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

按第3步接好线后，通过调整铜质接头和钢管的相对位置，保证遮光板在灯泡正上方，然后拧紧紧定螺钉；

3）竖直吊杆式安装：

先将接头穿过电缆，旋入钢管，拧紧紧定螺钉，然后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体与接头拧紧，拧紧紧定螺钉；

4）吸顶式安装：

将3/4寸转换接头旋入吊顶式转换接头，接头旋入3/4寸转换接头，分别拧紧紧定螺钉，然后穿过电缆，安装在屋顶，最后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体与接头拧紧，拧紧紧定螺钉；

3、将三芯电缆线的一端分别接入盒内的有“L”、“N”和接地标识处，再用电缆压板压紧电缆，并用紧固螺钉固定，然后装上侧板，拧紧螺钉。

4、最后将三芯电缆线的另一端按防爆要求接通220V电源即可。

5、更换灯泡时，先切断电源，然后用内六角扳手卸下壳体上的紧定螺钉，用大螺丝刀或其它工具旋松灯盖6圈，再用手小心将灯盖缓慢卸下，旋下旧灯泡再换上新灯泡。
