导电材料电阻率测试仪

自动四探针粉末电阻率测试仪

在中国标准分类中，四探针法涉及到半金属与半导体材料综合、金属物理性能试验方法、、、电工合金零件、特种陶瓷、质谱仪、液谱仪、能谱仪及其联用装置、电阻器、半导体集成电路、工程地质、水文地质勘察与岩土工程、水环境有毒害物质分析方法、电工材料和通用零件综合、半金属、元素半导体材料、金属无损检验方法。

自动四探针粉末电阻率测试仪

电阻率： 1×10-6～2×106Ω.cm、电压量程： 2mV.20mV. 200mV.2V

GB/T 6617-1995 硅片电阻率测定 扩展电阻探针法

标配：测试平台一套、主机一套、电源线数据线一套。

GB/T 6617-2009 硅片电阻率测定 扩展电阻探针法

测量误差±5%直流恒流源： 输出： 100uA.1mA.10mA.100mA.1A.10A. 分辨率：  醉小1μΩ

主机外形尺寸：330mm*340mm*120mm

GB/T 1552-1995 硅、锗单晶电阻率测定直排四探针法电源：220±10% 50HZ/60HZ

电流输出：直流电流0～1000mA?连续可调，由交流电源供电（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

GB/T 1551-1995 硅、锗单晶电阻率测定 直流两探针法

自动四探针粉末电阻率测试仪误差： 100uA.1mA.10mA.100mA： 0.1%；

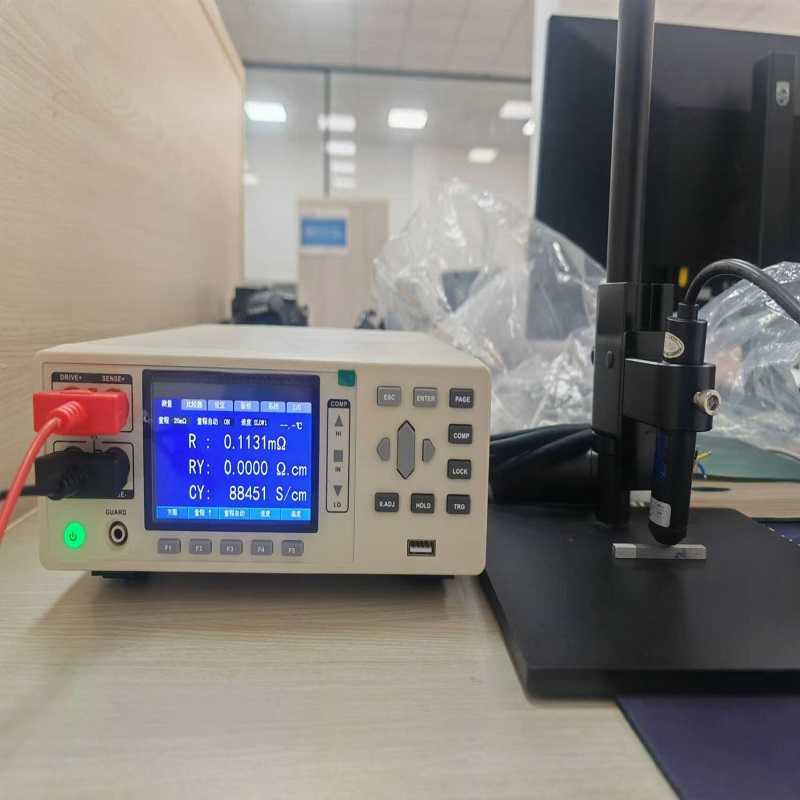

本仪器采用4.3吋大液晶屏幕显示，同时显示电阻值、电阻率、方阻、电导率值、温度、压强值、单位自动换算，配置不同的测试治具可以满足不同材料的测试要求。测试治具可以根据产品及测试项目要求选购.

测量精度±（0.1%读数）电源交流/ AC power   220±10% 50HZ/ 60HZ

自动四探针粉末电阻率测试仪本仪器配置各类测量装置可以测试不同材料之电导率。液晶显示，无需人工计算，并带有温度补偿功能，电导率单位自动选择，BEST-300C 材料电导率测试仪自动测量并根据测试结果自动转换量程，无需人工多次和重复设置。选配：配备软件可以由电脑操控，并保存和打印数据，自动生成图表和报表。

显示方式：液晶显示:1A，10A 0.15%范围本标准规定了硅片电阻率的扩展电阻探针测量方法。

炭素材料制品的电阻率值是评价炭制品电极质量，也是在炭制品加工中控制监督工艺过程的重要参数。

提供中文或英文两种语言操作界面选择，满足国内及国外客户需求

测量电压量程：2mV20mV200mV2V电阻分辩率：0.01μΩ

电导率：5×10-6～1×108ms/cm

量程误差：2mV 档: 0.1%读数+ 6个字

20mV. 200mV. 2V档： 0.1%读数+ 2字:20mV. 200mV. 2V. accuracy： 0.1%

电阻率：2×10-8—20kΩ·cm;电阻：0.01μΩ—20kΩ；电阻：1×10-5～2×105Ω

铝用炭素材料检测方法 第2部分 阴极炭块和预焙阳极室温电阻率的测定 GB/T6717、GB/T 24525-2009、YS/T63.2炭素材料电阻率测定方法.；ISO 11713-2000、YS/T63.2-2005和YS/T 64-1993标准方法测试阴极炭块、预焙阳极、阳极糊阴极糊和炭素制品常温下的电阻率。

分辨率： 0.1uV，1uV，10uV，100uV

分辨率：  0.1uV  1uV  10uV  100uV

显示：4.3寸液晶屏、直读电阻值、电阻率、电导率、温度、电流、电压等数据

测量范围：炭素长度：1.6m—2m;炭素直径：100mm—600mm

电阻测量范围：量程：1μA，10μA，100μA，1mA，10mA，1000mA,?

误差：±0.2%读数±2字

测量电阻灵敏度达0.01μΩ. ，测试电流能达到10A

GB/T 14141-2009 硅外延层、扩散层和离子注入层薄层电阻的测定.直排四探针法

品牌与技术支持优先选择技术成熟、提供售后支持的品牌  北广精仪仪器设备有限公司的设备提供完整的技术支持和售后服务，保障仪器的长期稳定使用。操作与维护便利性人机交互设计直观的菜单操作、旋转鼠标输入或自动量程切换功能可简化操作流程，减少人为误差。耐用性与维护选择具备坚固外壳、防尘防水（如IP54等级）的仪器，适应户外或复杂工业环境。同时，关键部件采用进口元件的仪器寿命更长。应用场景扩展

若需同时测量土壤电阻率或泄漏电流，可考虑多功能测试仪，但需确认其是否兼容半导电材料特性。总结建议明确被测材料的电阻范围及测试环境，选择匹配量程和精度的仪器优先采用四端子法的设备，确保测量准确性根据场景（现场/实验室）选择便携式或高精度台式仪器。核查品牌资质与售后服务，避免后续使用问题。

例如，北广精仪的的半导电电阻测试适合中高阻值测量，而需要更大电流击穿氧化膜的场景可参考回路电阻测试仪的选型思路（如连续可调电流设计）。

质子交换膜燃料电池双极板的功能及性能要求，综述了树脂/石墨双极板复合材料的性能研究进展及双极板的主要成型方法——注射成型与模压成型，并对这两种成型方法进行了比较。指出在双极板成型中，模压成型既可兼顾成分和性能又可保证成型工艺的要求，可以考虑将模压成型作为双极板批量生产的主要成型方法。

关键词  质子交换膜燃料电池    双极板   复合材料   成型方法

   能源科技的发展包括改善能源结构，提高能源效率，大力发展清洁、低碳能源，强化能源节约，提高能源利用效率，减少环境污染。

   燃料电池是一种不同于常规意义上的直接将化学能转化为电能的发电装置，不受卡诺循环的限制，能量转化率高、环境友好，引起了世界范围内科学家的关注，无疑成为未来能源发展的重要研究对象。

此同时，尽快地实现双极板低成本批量生产，也能大力推进双极板的市场化，因此，双极板的生产工艺也是亟待解决的问题。

 树脂/石墨复合材料双极板性能研究

   树脂/石墨复合材料双极板的电导率较纯石墨板低得多，但其潜在的应用前景还是吸引了国内外研究者的强烈兴趣。

   其采用的基体材料涉及天然石墨、人造石墨、膨胀石墨等，粘接材料涉及酚醛、环氧、聚苯硫醚、氟、乙烯基等各种树脂，增强材料涉及碳纤维、碳纳米管等，导电填料则涉及导电炭黑、金属粉等。自2002年以来，这类材料成为越来越多的材料和燃料电池研究者所关注的焦点，并已取得了可喜的进展。

   从目前发表的研究结果来看，酚醛树脂以其较高的机械强度、耐热、低毒、价廉等独特的优势被广泛地用作树脂/石墨复合材料中的粘结剂。

   阴强等用干粉模压法制备酚醛树脂/石墨复合材料，当酚醛树脂含量为15%（质量分数），压制温度为240℃，压制时间为60min，压力为30MPa，石墨粒径为105~150μm时，复合材料的电导率和弯曲强度分别可以达到142S/cm、61.6MPa。

   另外，该课题组首次采用Fenton/UV方式对碳纳米管进行表面处理，制备了碳纳米管增强的酚醛树脂/石墨复合材料，并且指出当碳纳米管含量为5%（质量分数）时，复合材料的性能达到最佳值，相比增强前复合材料的电导率和弯曲强度分别提高了36.0%和14.1%。

   Wang W等采用模压成型方法制备的磨碎碳纤维增强酚醛树脂/石墨复合材料的电导率和弯曲强度高达208.12S/cm、57.44MPa，其中磨碎碳纤维经过450℃空气氧化处理。Mathur R B等研究了不同的碳填充料（天然石墨、人造石墨、炭黑、碳纤维）对酚醛树脂/石墨复合材料双极板性能的影响。

   研究表明，以天然石墨为基体材料，加入其他碳填充料可弥补天然石墨低硬度、与树脂润湿性差的缺陷，对复合材料的力学性能与导电性能有一定程度的改善。Dhakate S R等研究了不同尺寸的膨胀石墨对酚醛树脂/膨胀石墨复合材料双极板性能的影响，4种不同尺寸的膨胀石墨分别由粒径为30μm、50μm、150μm和300μm的人造石墨加工所得。聚苯硫醚具有机械强度高、耐高温、耐腐蚀、热稳定性好、加工成型好、电性能优良等优点，因此人们也尝试将其应用于树脂/石墨复合材料双极板的研究中。以聚苯硫醚为粘结剂，石墨为导电填料制备了聚苯硫醚/石墨复合材料，分别研究了树脂含量、模压温度、模压时间对复合材料弯曲强度和电导率的影响。

   实验得出，当树脂含量为20%、模压温度为380℃、模压时间为30min时，复合材料的电导率和弯曲强度分别为118.9S/cm和52.4MPa；当树脂含量为20%、模压温度为390℃、模压时间为30min时，复合材料的电导率和弯曲强度分别为105S/cm和55.7MPa。

   在其他的树脂/石墨复合材料双极板的研究中，采用模压成型制备了碳纳米管/聚丙烯纳米复合材料双极板，研究了聚丙烯结晶度对碳纳米管分散的影响。结果表明，低结晶度的聚丙烯对碳纳米管的分散性最好，并且相应的双极板的导电性、力学性能、热稳定性较好。

   制备了苯并噁嗪/石墨复合材料双极板，分别研究了人造石墨、天然石墨、膨胀石墨复合材料双极板的性能，并与粘结剂为酚醛树脂时的双极板性能做了比较，结果表明，3种石墨以苯并噁嗪为粘结剂时，双极板的气密性、力学性能较好，电导率较高，主要是因为苯并噁嗪固化时无副产物，熔化时粘度低、流动性较好。

 树脂/石墨复合材料双极板制备工艺

   利用树脂/石墨复合材料制作双极板可通过模压或注射工艺成型，流场可被一次成型，适合大规模生产，可降低双极板的生产成本。

 注射成型

   注射成型是低成本、大批量生产塑料制品的极好的加工方法，同时也是开发高技术产品不可或缺的加工技术。注射成型复合材料双极板是将特定比例的导电填料与树脂混合料从注塑机的料斗关入机筒内，被加热融化后的混合料通过柱塞加压经由喷嘴注入闭合模具内，经冷却定型后，脱模得到制品。

   导电基体可以为石墨、不锈钢合金纤维，为了进一步提高双极板的综合性能，可以添加炭黑、碳纤维、碳纳米管等填料。其主要优点是成型周期短、生产效率高、成本低。缺点是注射成型时需要的树脂量较多，虽然提高了双极板的力学性能，但是双极板的电性能受到很大影响，会降低双极板的市场影响力。尽管如此，由于注射成型技术的优越性，人们还是期望用这种方法成型出高性价比的双极板。
