南京蓝深制泵集团潜水搅拌机QJB1.5/8-400/3-740S
南京蓝深制泵集团潜水搅拌机
南京蓝深污泥搅拌机
蓝深QJB1.5/8-400/3-740S

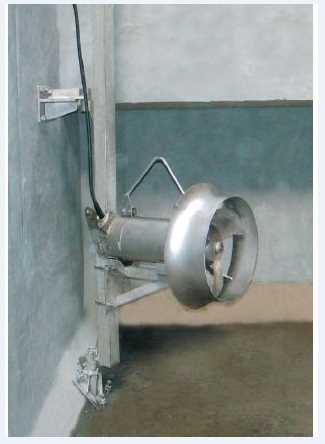

QJB1.5/8-400/3-740S不锈钢潜水搅拌器
潜水搅拌机技术协议
序号 | 设备名称 | 形式 | 规格 | 数量 | 备注 |
1 | 反洗水搅拌机 | 完全混合式 | 叶轮直径400mm，转速960r/min，N=4kW，S30408 | 2台 | 池体尺寸L×B×H=16000×8200×4500mm |
2 | 澄清污泥搅拌机 | 完全混合式 | 叶轮直径400mm，转速740r/min，N=2.5kW，S30408 | 1台 | 池体尺寸L×B×H=8000×8200×4500mm |
3 | 污泥平衡池搅拌机 | 完全混合式 | 叶轮直径400mm，转速740r/min，N=2.5kW，S30408 | 1台 | 池体尺寸L×B×H=10850×7100×6500mm |
4 | 废水池搅拌机 | 完全混合式 | 叶轮直径400mm，转速740r/min，N=2.5kW，S30408 | 1台 | 池体尺寸L×B×H=10850×7100×6500mm |
1 | 油封 |
| 配套搅拌机 | 5件 | 备件 |
注：1、蓝深只对工艺条件、水量及水位差参数负责，表中规格均为建议规格，具体型号选择由供方负责并将型号反馈需方确认核实。
2、配套电机的选用高效节能的产品，适用于项目所在地海拔高度，电机须考虑海拔高度修正。
3、电机厂家采用哈电集团佳木斯电机股份有限公司（总部生产）、西门子电机、 东元电机（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。
4、电动机一般采用空气冷却方式，能效等级不低于 IE3（IEC60034-30-1） 级或二级（GB18613-2012），防护等级 IP55 及以上，绝缘等级 F 级、温升 B 级、 防腐等级 WF2，且满足防沿海盐雾腐蚀要求。电动机硅钢片采用冷轧优质钢材。
5、轴承采用 SKF 或 FAG 品牌。
6、水池潜水搅拌机包含驱动装置、导杆、支撑架、限位架、支座、起吊架（含手摇葫芦）、起吊钢丝绳、轴、水下固定用轴承座、电控柜（304不锈钢，室外防雨型）、桨叶及安装固定件、设备保护装置等。
搅拌机

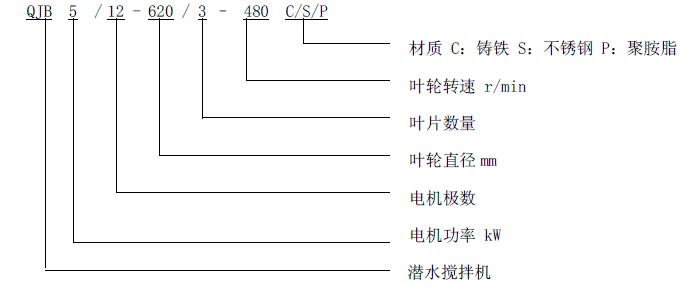

型号 | 南京蓝深QJB系列 |
搅拌器型式 | QJB型潜水搅拌器 |
介质温度 | 5~40℃ |
介质pH值 | 6~9 |
水池尺寸 | L×W×H=8000×8200×4500mm（1座） |
介质密度 | ≤1050kg/m3 |
水深 | ≤4m，搅拌器完全潜水 |
池底最小流速 | 0.3m/s |
工作状态 | 连续工作 |
电机功率/额定电流 | 2.5kW/7A（供方核实） |
电机绝缘等级 | F |
防护等级 | IP68 |
温升等级 | B |
电源 | 380V/AC/50Hz/三相三线 |
叶轮直径 | 400mm |
叶轮转速 | 740r/min |
叶片数 | 3片 |
导杆长度/规格 | 4.65m/70×70×4mm |
设备材质 | S30408 |
其他说明 | （1）配套所有散件和配件应单独装箱，提供详细配件清单。 （2）配套提供电动机引出潜水专用接线电缆，电缆线径、颜色等应符合有关电缆标准的规定，电缆中应包含接地线并有明显的接地标志，引出电缆长度至少10米以上，配套综合保护器、防雨型不锈钢接线盒，提供接线盒与潜水泵间连接电缆及电缆连接附件，并预制完整，电缆接线盒及终端封头满足IP68防水级别。 （3）供方提供设备形式型号及安装形式安装图纸，最终由需方确认后方可制造。 |
