南京蓝深潜水轴流泵 Q=230L/S H=3.0m N=15.0kW

南京蓝深潜水轴流泵 Q=230L/S H=3.0m N=15.0kW

蓝深轴流雨水泵

蓝深集团轴流泵安装图

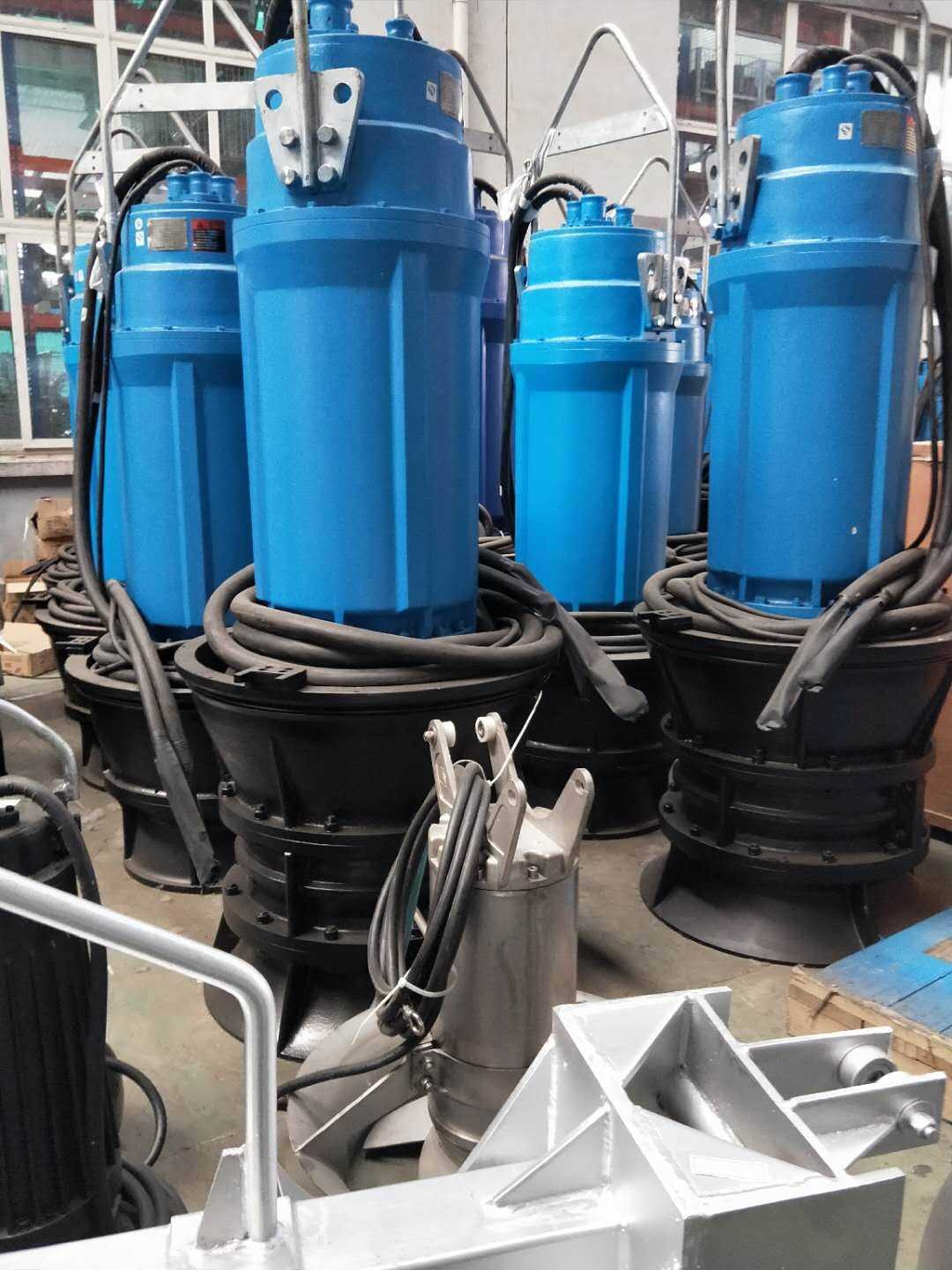

南京蓝深制泵集团潜水轴流泵

主要设备供货清单：

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。

二、参考标准

设备的质量标准、测试程序、实施规范等按ISO、IEC国际标准或AISI、ASTM、AWWA标准或GB、SL、DL/T标准执行。投标商如果采用与上述标准等同的其它标准时需征得业主同意（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

三、性能及主要技术参数

1 工作条件：

（1） 介质条件

介质温度：0℃～30℃

介质酸碱度：PH：6-9

（2） 环境条件：

环境温度：3.2～36.4℃

（3） 其他

每台泵需配上不小于10米（满足使用要求）的提升链，其负载量应为泵总重的2倍，输泥泵及吸泥泵均需用耐磨蚀材料制成。

水泵的其他工况点应在泵的性能曲线范围内。

材质：铸铁

电压：380V

产地：南京

轴承：NSK

机械密封：碳化钨

电缆：控制电缆和信号电缆

潜水轴流泵站由于土建简单、工程造价低、维护管理方便、安装简便、易于自动化、工作可靠性高、美化环境而得到迅速发展。
潜水泵站的主要设备—潜水电泵（简称潜水泵），有QZ型潜水轴流泵和QH型潜水混流泵，是将电机与轴流泵和混流泵结合而成的机电合一产品，是传统长轴轴流泵和混流泵的更新换代产品。
潜水泵与传统长轴泵除使用场合、进出水条件、特性参数基本上保持一致外。还具有以下几点显著优点：
◎ 泵站工程总投资节省30%以上；
◎ 建设周期节约40%以上；
◎ 机组安装时间节约95%以上；
◎ 机组重量减轻50%以上；
◎ 省去泵站防洪墙投资；
◎ 维护费用低；
◎ 无运转噪音，操作简便，易于自动化运行；
◎ 地面建筑高度低，可省去泵房建筑，甚至可在地面以下建泵站。

因此，轴流泵和混流泵的新老客户，在新建泵站项目中可以方便地以潜水泵代替，可在老泵站改造项目中以潜水泵更新，此类泵型主要适用于下列场合：
◎ 农田灌溉与排水；
◎ 市政排放雨水及轻度污水；
◎ 工业中工艺用水、冷却水；
◎ 水利中调水工程。
南京蓝深集团潜水轴流泵出水口径有350、500、600、700、800、900、1000、1200、1400、1600、共计十种口径，基本型号有350QZQB-70/350ZQB-125/500ZQB-70/600ZQB-70/700ZQB-70/800ZQB-70/~1600ZQB-125流量范围0.1～12m3/s，扬程范围2～14m；功率范围7.5～630kw；电压等级380V、660V、3kV、6kV、10kV。

型号说明

 1、潜水轴流泵

  350 ZQB  70 – □

  350  ——  名义排出口径（mm）

  ZQB   ——  潜水轴流泵

  70   ——  泵比转数的1/10

  □   ——  高转速：G   低转速：D

 2、潜水混流泵
 500  HBQ  125 – 10
  500  ——  名义排出口径（mm）

125  ——  泵比转数的1/10
 HQB   ——  潜水混流泵
 0.3  ——  设计点流量（m3/s）
 10      ——     设计点扬程（m）

 产品结构说明

蓝深350ZQB-70型潜水轴流泵和HQB潜水混流泵，泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。

潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度超过135℃、轴承温度超过90℃时，采用断电保护，所有保护器由一个潜水泵专用保护器进行监控，以保证潜水泵安全使用。
