南京蓝深制泵集团350ZQB-70潜水轴流泵

南京蓝深制泵集团350ZQB-70潜水轴流泵

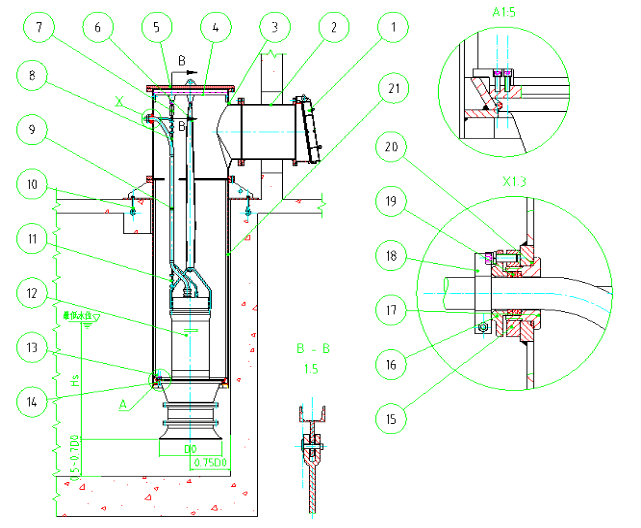

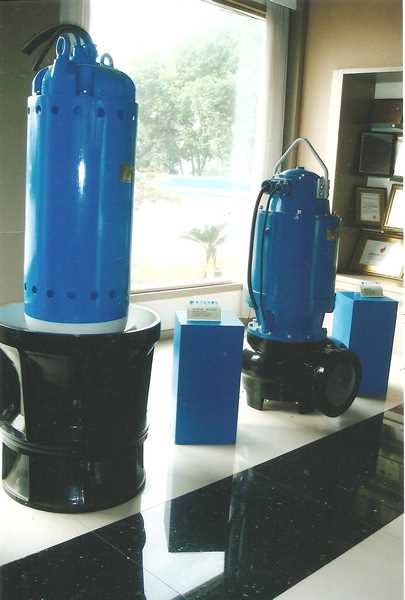

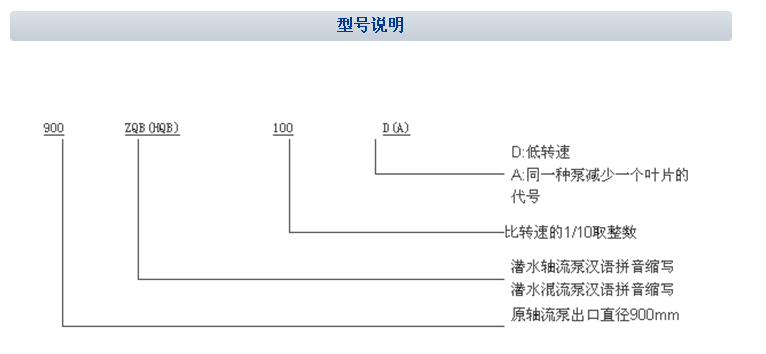

蓝深轴流泵井筒式安装

南京蓝深潜水轴流泵井筒悬吊式安装

　　2、使用范围、条件

　　2.1 自来水厂取水泵;

　　2.2 污水处理厂提升泵站，雨水泵站用水泵;

　　2.3 介质温度：5-30℃，介质PH介于5-9之间;

　　2.4 介质密度不大于1.2×10³kg/m3。

　　2.5 环境温度：-15.5-42℃

　　3、技术特点

　　3.1 潜水混流泵能抽送含有碎布、短纤维材料、砂水混合物及一般废物和其它一些未处理的污水，并能通过直径不大于出口直径70的固体颗料。

　　3.2 潜水混流泵能够在规定的范围内正常工作，无汽蚀发生，运行噪音小于70分贝，运行平衡，并具有稳定的压头流量特性，电动机具有足够的额定功率，当泵在其特性曲线上任一点运行时，电功率不超载（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

　　3.3 潜水混流泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.2Mpa，历时5min而无泄漏现象。

　　3.4 潜水混流泵在组装后，进行0.2Mpa气压试验，历时5min而无泄漏现象。

　　3.5 潜水混流泵喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。

　　3.6潜水混流泵叶轮、转子作动平衡试验，平衡精度为G6.3级。

　　3.7不锈钢铭牌牢固地固定在每台泵的明显的位置，铭牌采用冲压的数字标志。

　　3.8每台泵的起吊耳置于上盖的泵重心附近牢固、可靠。

　　4、结构特点

　　4.1、由于泵潜入水中运行，大大简化了泵站的土工及建筑结构工程，减少安装面积，可节省工程总价的30-40%。

　　4.2、由于水泵和电机一体，无须在现场进行轴对中心的装配工序，安装方便，快速。

　　4.3、噪声低，泵站内无高温，改善工作条件，也可按要求建成全地下泵站，保持地面的环境风貌。

　　4.4、操作方便，无须在开机前润滑水泵的橡胶轴承，而且可实现遥控和自动控制。

　　4.5、可解决在水位涨落大的沿江，湖泊地区建泵站的电机防洪问题。

　　4.6、ZQB型潜水电泵，可供农田排灌，工矿船坞，城市建设，电站给排水用。ZQB型潜水混流泵适用低扬程，大流量场合，汽蚀性能好，适用水位变动较大及扬程要求较高的场合。输送介质为水或物理化学性质类似于水的其他液体，其较高被输送液体温度为40℃。

　　4.7 电动机采用鼠笼式感应潜水电动机，防护等级为IP68，湿式安装潜水混流泵定子绕组采用F级绝缘

　　5、主要材质

　　5.1 潜水混流泵机座、泵壳等用HT250铸铁铸造，具有一定的耐腐蚀性，并能承受一定负荷的冲击。

　　5.2 潜水混流泵电机轴采用不锈钢制造，在结构设计上采取了消除应力集中的措施。

　　5.3 潜水混流泵的机械密封根据抽送介质情况可分别采用碳化硅/碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质，机械密封的设计使用寿命为35000小时以上。

　　5.4 潜水混流泵的轴承采用进口NSK轴承，其累计设计运行寿命湿式安装可确保在100000小时以上。

　　5.5潜水混流泵的静密封采用丁晴-70 O型圈。

　　5.6潜水混流泵所有紧固件材质为不锈钢。

　　5.7潜水混流泵轮毂材质为铸铁。

　　5.8潜水混流泵叶轮材质为不锈钢。

　　5.9潜水混流泵井筒材质为碳钢。

　　5.10控制柜箱体材质为不锈钢

蓝深潜水轴流泵配套控制柜及端子箱说明

1、控制柜

控制柜是我公司专门为潜水电机设计配套的，由空气开关、交流接触器、热继电器、中间继电器、电机综合保护器等元器件组成。有就地控制和远程控制二种控制方式，有转换开关进行切换。控制柜型式有户内型和户外型二种，安装方式有挂壁式和立柜式。

1）、使用范围

适用于控制交流额定电压为380V、频率为50HZ的三相鼠笼式异步电机。功率15KW及以下时采用直接起动方式（也可根据用户要求采用自耦降压或软启动方式）。控制柜对潜水电机具有过载、缺相、短路、漏水、过热等保护。根据用户配置要求，可以提供一控一、一控二、一控三、一控四等四种结构形式。

2）、工作条件

l 周围0高空气温度不超过+40℃，0低不低于-10℃；

l 安装地底海拔高度不超过2000米；

l 无爆炸危险的场合，且介质中无足以腐蚀金属和破坏绝缘的气体、导电尘埃；

l 不可在导电性污染或由于预期的凝露使干燥的非导电性污染变为导电性污染的环境中使用。

3）、性能特性

l 长期通过所控电机额定电流时，过载保护不动作；通过1.2倍额定电流时则在20分钟内切断电源，并指示故障信号。如缺相则立刻切断电源，并指示故障信号。

l 在起动和运转位置上均可停止电机；

l 能在85~110%U_S范围内任何电压下可靠地工作，其释放电压不高于75%U_S，有不低于20% U_S；

l 在起动和运行中，电机及所控电路发生短路时，可瞬时切断电源，有效保护电器设备。

l 漏水保护器能在油室进水30%时报警指示，但不切断电源；

l 电机定子绕组温度高于125℃时，报警指示并切断电源，不接热保护线或温度没有回复到125℃以下时拒绝起动；

l 控制柜接线需详见电气原理图纸；

4） 、使用

l 按电气原理图纸复核接线是否正确。

l 校核与所控电机功率是否相符并设置好时间继电器和热继电器整定值；

l 收到操作：合上空气开关，接通电源，指示灯亮，转换开关切换到收到位置。按启动按钮，搅拌机开始启动；

l 自动控制：转换开关切换到自动位置，可以接受远方控制信号，进行自动控制。

2、端子箱

l 根据用户需要，可配置端子箱，用于搅拌机与控制室之间的中间连接；

l 信号线和动力线必须分别埋设管道，不可两线混穿；

l 端子箱与控制室之间采用直流信号，可实现长距离输送，信号无衰减。
