该产品是以高级氟树脂、特种合成防腐树脂、特种耐候耐久颜料、特种附着力助剂，特种抗紫外线助剂等组成的双组份的高新复合材料。以特级固化剂 为乙组份的双组份自干油漆。干燥速度在25℃下：表干30-40分钟，实际干燥24个小时（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。喷涂油漆后严禁淋雨及化工物质腐蚀。正常要喷涂漆后7天可以投入使用。
推荐配套使用：一层专用高级腻子，二层专用底漆，三层专用中间漆，四层专用面漆，五层特级保色光油。
【主要特性】
具有自洁抗污功能，耐候性能优异； 流平性强；漆膜装饰性能好（丰满光亮、硬度高）；耐化学品性能好；保光、保色、保洁 性能优良，20年不变色、不裂化；
高附着力，良好的机械性能。在生产、施工过程中不污染环境、涂层无毒，无VOC排放；涂层与金属、混凝土等材料的附着力强，机械强度高、密实性好、无针孔；抗渗性能突出，对酸、碱、盐、海上及微生物等介质均有很强的耐蚀作用；具有较高的体积电阻率和击穿强度、耐阴极剥离强度高。一次成膜厚度大(大于50μm)，涂层养护期短，大大节省施工周期及费用。
【主要用途】
用于各类桥梁，交通车辆、工程机械、高级仪器设备、水泥墙面、瓷砖、铝合金，不锈钢，建筑墙面及其它表面要求高档装饰的物件，特别适合于户外使用。
【技术指标 】
漆膜外观：漆膜平整光滑细腻。
颜色:各色（也可根据客户要求定制各色）
细 度：≤20μm
干燥时间：标准厚度单涂层，25℃，
表干≤30-40min，实干≤24h
光 泽：（60°）亮光：≥90°，
哑光：商定（20°～ 80°）
铅笔硬度：≥3H
附 着 力：≤1（划格法，级）
杯突试验：≥4mm
弯曲实验：≤2mm
耐 水 性：240h，不起泡，不起皱，不失光
耐汽油性：24h，不起泡，不起皱，不失光
耐 侯 性：人工加速老化：10000h；
失光≤1，粉化≤1，龟裂≤1
【包装规格】 24千克/组。
【混合比例】
专用腻子甲:乙=(重量比)20:4
中间漆甲 ：乙=20：4（重量比）
底漆：甲 ：乙=20：4（重量比）
面漆：甲 ：乙=20：4（重量比）
专用稀释剂添加量在15%左右
【干燥时间】
底材温度 表干 实干 重涂间隔
最短 最长
23℃ 4小时 18小时 1天 7天
【基本参数】 配 比：漆料：固化剂=5︰1（重量比）
【施工时限】8h，（25℃）
理论用量：200～250g/m2
建议涂装道数 涂装二道，
干膜厚度 55±5μm
【配 套 用 漆】 氟碳底漆或者环氧底漆。
【表 面 处 理】 涂漆基面要达到牢固洁净、无油污、灰尘等所有污物，涂抹基面无酸、碱或水分凝结，对固化已久的氟 碳底漆，应用砂纸打毛后，方能涂装后道面漆，水泥墙面应用H01-1环氧封闭底漆封闭，再施工氟碳底漆、面漆；金属漆 建议施一道哑光清漆。

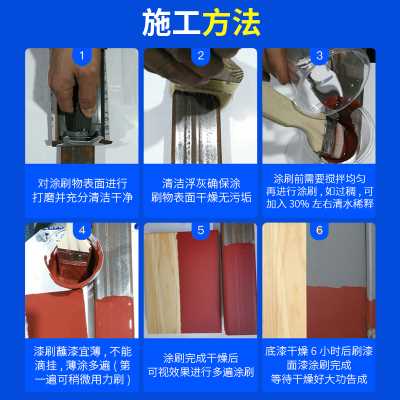

【涂 装 方 法】
无气喷涂 ：稀 释 剂：专用稀释剂
稀 释 率：0～15%（以漆料重量计）
喷嘴口径：约0.4～0.5mm
喷出压力：15～20Mpa
空气喷涂 ：稀 释 剂：专用稀释剂
稀 释 率：20～50%（以漆料重量计）
喷嘴口径：约1.8～2.5mm
喷出压力：0.3～0.5Mpa
滚涂/刷涂： 稀 释 剂：专用稀释剂
稀 释 率：0～20%（以漆料重量计）
【储 存 期 限】 存放于阴凉、干燥、通风处，漆料一年，固化剂六个月。
【注 意 事 项】
1.施工前先阅读使用说明；
2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；
3.施工过程保持干燥清洁，严禁与水、酸、醇、碱等接触；配漆后固化剂包装桶必须盖严，以免胶凝；
4.施工及干燥期间，相对湿度不得大于85%，本产品涂装后须7天后才能交付使用。
安全事项
在使用前须阅读各组分的安全数据表。混合料具有各种组分的危险性，在储存，处理和使用时必须严格遵守安全
事项。
本产品仅适用于专业用途。
