简介
环氧煤沥青防腐漆，由多种环氧树脂、煤沥青漆、石油树脂、云母氧化铁、助剂、有机溶剂组成。
特性：
较好的重防腐特性，耐酸碱腐蚀，耐溶剂，防水性强。
用途

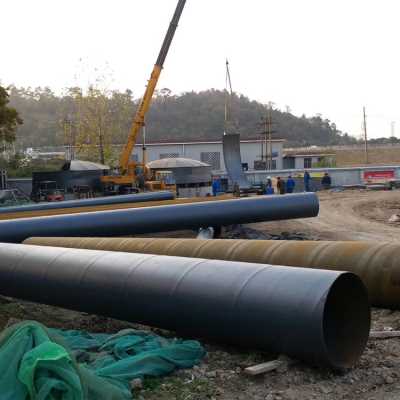

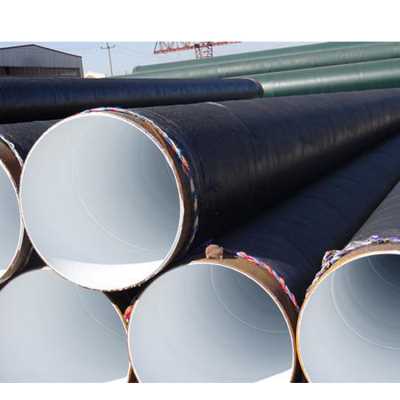

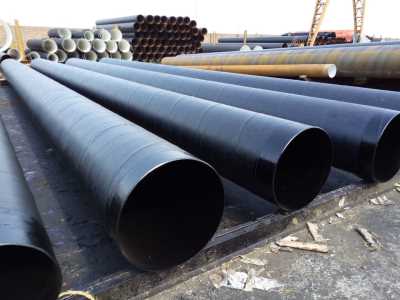

环氧煤沥青漆适用于长期埋地、长期或间隔浸水、干湿交替浪溅区域（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。主要用于埋地钢制管道外壁防腐漆（介质温度不超过110℃）；也用于机械设备及储罐的底面及近地部分、矿井支架及井下设施、浸水钢结构、钢结构桥梁及海洋平台浪溅区、污水池、水库闸门等。
表面处理：
1、强腐蚀环境下，喷砂处理至Sa2.5级；中等及以下腐蚀，也可采用手工除锈至St3级；也可采用化学除锈，要求达到无油、无锈、无异物，干燥清洁，除锈后的钢铁基体表面须在4小时内涂装底漆。
2、钢铁表面的焊缝须达到表面无棱角、光滑、无焊瘤、无毛刺。如果焊缝高于2mm，则用底漆和滑石粉调成粘度适宜的腻子，在底漆表面干后抹在焊缝两侧，并刮平，使其成为过渡曲面，避免缠玻璃布时出现真空；
施工工艺：
1、配漆：
将涂料彻底搅拌至桶底无沉积物，在搅拌状态下配漆:
主漆和固化剂的比例为10:1(重量比)，加入专用固化剂并搅拌均匀，配制好的涂料放置10～15分钟后使用。配漆时，一般不添加稀释剂。如果粘度过大，可以少量添加。
2、涂漆：
环氧煤沥青漆可采用喷涂或辊涂工艺，达到规定的漆膜厚度。
3、补口：
补口方法：补口防腐层与管体防腐层的搭接不少于100mm，搭接处的表面处理需达到St3，擦净、无污物；
补伤口方法：先去掉已伤的防腐层，如果未露基底，则只需补中涂层，玻璃布网孔面漆已灌满；
注意事项：
1、玻璃布的厚度非常好为0.1mm或0.12mm，经纬度密度为12×10根/c㎡或12×12根/c㎡规格的脱脂无碱或中碱玻璃布，受潮的玻璃布应烘干后才能使用；
2、施工时，须注意天气和温度的变化，雨、雾、雪天或相对湿度大于80%时，不宜施工；
运输、贮存
1、产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
2、产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
安全与环保
1、使用后的包装物，请按照相关的环保规定要求进行处理，不得随意乱丢弃。
2、放置于阴凉通风，干燥库房中，禁止明火，阳光直接照射，原厂包装
