液体电阻起动柜控制回路的优点

                                        液体电阻起动柜控制回路的优点

      液体电阻起动柜原理图是在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻，并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机获得起动转矩及最小起动电流，进而平稳起动。液阻柜应用范围很大，常用在建材、水泥、化工、钢铁、冶金、矿业、能源等行业的球磨机，压缩机，风机，轧钢机，破碎机，压榨机和水泵等70-6000KW绕线式电机的平滑软起动。

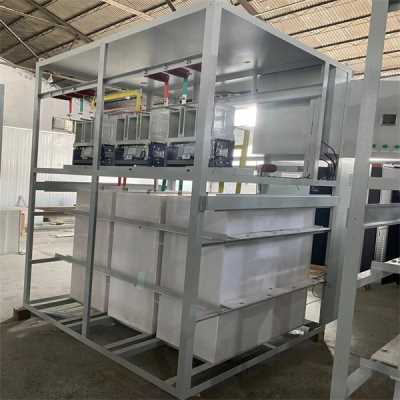

      液体电阻起动柜电器控制部分为了达到进一步的防尘、防潮、防腐蚀的目的，设备电器控制部分集中置于柜体内的前上部电控单元箱内，实现控制、多项保护、运行状况显示及操作和执行功能（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。为了保证能够安全、可靠的运行，设备的规格型号在加大一级配备的基础上，提供了以下多项保护：

A.电阻液温度保护设备采用数显测温系统，具有测温精确，安全可靠等优点，若温度高于70℃，保证可靠动作，分断高压运行柜主回路。温控仪带4-20mA电流信号送到DCS监控系统，如果该保护在起动前动作，主电机不能起动。

B.起动延时保护该保护是在起动时间超过时间继电器的整定时间时动作，从而切断主电机定子电源，防止起动电流较长时间对电机的冲击。

C.电阻液液位保护该保护是防止电阻液液位降低而影响起动性能的保护，该保护在起动前动作，电机不能起动。以上保护一旦动作均有声光作为报警指示。设备引出铜排长度及电缆安装方式及标准完全满足使用技术要求。

D.起动结束水阻从回路中该功能是在电机起动完毕后，通过启动柜两个高压真空接触器使高压水箱与高压回路中脱开，从而保证高压水箱的使用寿命，避免水箱长期带电而降低了使用寿命，造成安全隐患。
