主要热点：
专为高粘度物料设计的锥形研磨腔体，物料可以有效研磨和顺畅出料；
快速有效冷却循环系统，有效带走研磨热量；
专为高粘度物料而设计的进料装置，进料顺畅；
可调容积缸，筒体内压力和能量密度可调；
研磨细度≤5μm。
技术参数
TECHNICAL PARAMETER
1.设备基础配置 |
|
净容量 | 14L |
调节缸容积 | 0~6L |
出料形式 | 动态 |
分离器间隙 | 0.7mm |
冷却水流量 | 约960L/H |
冷却水温度 | 8~15℃ |
冷却水压力 | 0.4mpa |
冷却水进出水口 | ¾” |
进料口压力表 | 防爆型0~0.6mpa（可调节） |
出料口温度表 | 防爆型0~100℃（可调节） |
研磨介子大小 | 0.8-2.0mm（可选) |
研磨介子重量 | 35kg |
重量 | 2400kg |
外形尺寸 | 1000×900×1300 |
颜色 | 颜色以实际生产为准 |
2.进料形式 |
|
①物料泵浦型号 | 1.5吋英格索兰高压气动隔膜泵 |
电压 | 380V50Hz |
主电机 | 45KW 6极防爆电机 |
主轴转速、线速度 | 326rpm 5.53m/s |
主轴转速、线速度 | (367rpm玻璃油墨）6.22m/s |
驱动 | 皮带轮，传送线速度 |
轴承 | 日本进口SKF |
防爆等级 | IP55级 |
控制系统 | 按键（防爆），变频调速 |
保护装置 | 接点式压力感应保护装置，桶内因阻塞等异常接点式压力感应保护装置，桶内因阻塞等异常状况下发生压力过高的情时，主机停机；如机械轴封或轴封片泄露，造成却吊桶内无冷却液，主机自动关机；循环压力感应保护，如机械轴封或冷却循环管阻塞，主机自动关机；温度感应保护，桶内温度过高，主机自动关机。 |
4.机械密封部分 |
|
机械形式 | 德国（博格曼）双端面机械密封 |
机密压力 | 0.4Mpa |
机封密封圈 | 防腐蚀（杜邦）全氟密封圈 |
机械密封圈材质 | 氟胶加特氟龙（耐溶剂、耐腐蚀） |
密封液 | 添加与物料相溶密封冷却液 |
5.耐磨件配置 |
|
内筒体材质 | 进口耐磨合金钢 |
研磨转子材质 | 进口耐磨合金钢 |
分离器材质 | 碳化钨 |
外筒体与筒体端盖 | 碳钢镀铬，304不锈钢，耐磨合金钢 |

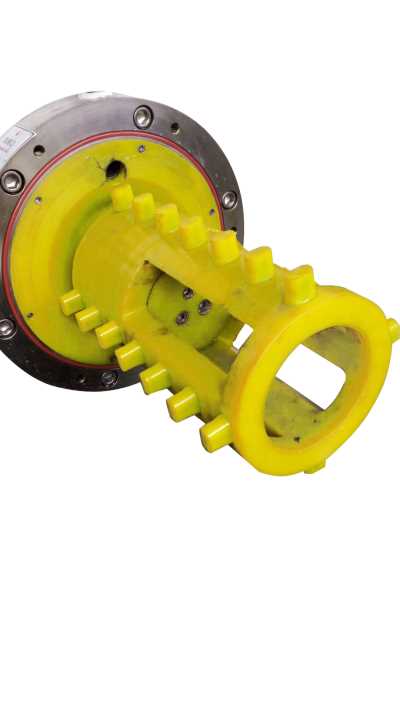

棒销材质 | 进口碳化钨 |
