江苏杜安环保水下推进器的制造、供货、工厂试验、安装、现场检验和调试的说明
设备名称 | 水下推进器 | 水下推进器 |
设备规格 | ∅2500 Pe=7.5kW | ∅1800 Pe=4.3kW |
数量 | 12 | 8 |
完整的潜水推流器组成部分及供货范围（不限于此）：

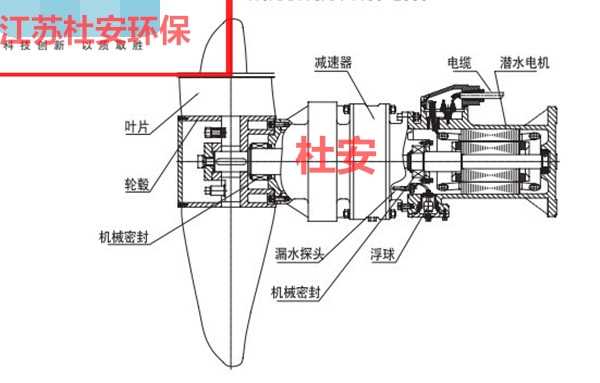

· 装配完整的水下推进器（包括螺旋桨、机械密封、轴等）
· 潜水电机
· 推进器导轨及固定支架、电缆固定件、转向及其定位装置
· 提升链（绳）
· 吊架固定座（20套）
· 移动吊架及提升装置（2套）
· 每台推进器需提供10m水下电缆及固定件、接头、紧固件、电缆接线箱
· 渗漏、过热、低液位保护装置
· 所有连接附件、化学地脚螺栓
电压：380V
材质：铸铁
配齿轮箱减速机
玻璃钢或聚胺脂桨叶
NSK轴承
YCW型水密电缆10米
现场条件和技术性能
A．现场条件
设备规格 | ∅2500 Pe=7.5kW | ∅1800 Pe=4.3kW |
安装地点及数量 | 缺氧区12套 | 厌氧区8套 |
单座池规格 | 见设计图 | 见设计图 |
水深（m） | 6.2 | 6.3 |
SS浓度 | 4800mg/L | 3200mg/L |
pH | 6~9 | 6~9 |
介质温度 | 0~40℃ | 0~40℃ |
工作制 | 24h/day | 24h/day |
吊架 | 固定式电动吊架一对一，另附移动式吊架2套 |
B.技术性能
设备型号 | ∅2500 Pe=7.5kW | ∅1800 Pe=4.3kW |
形式 | 水下推进器 | 水下推进器 |
叶轮直径(mm) | D=2500 | D=1800 |
桨叶数量 | 2 | 2 |
电机功率(kW) | 7.5 | 4.3 |
电源 | 380V/3ph/50Hz | 380V/3ph/50Hz |
电机防护等级/绝缘等级 | IP68/H | IP68/H |
噪声（dB(A)） | ≤55 | ≤55 |
初次无故障工作时间 | 8000小时 | 8000小时 |
使用寿命 | 20年 | 20年 |

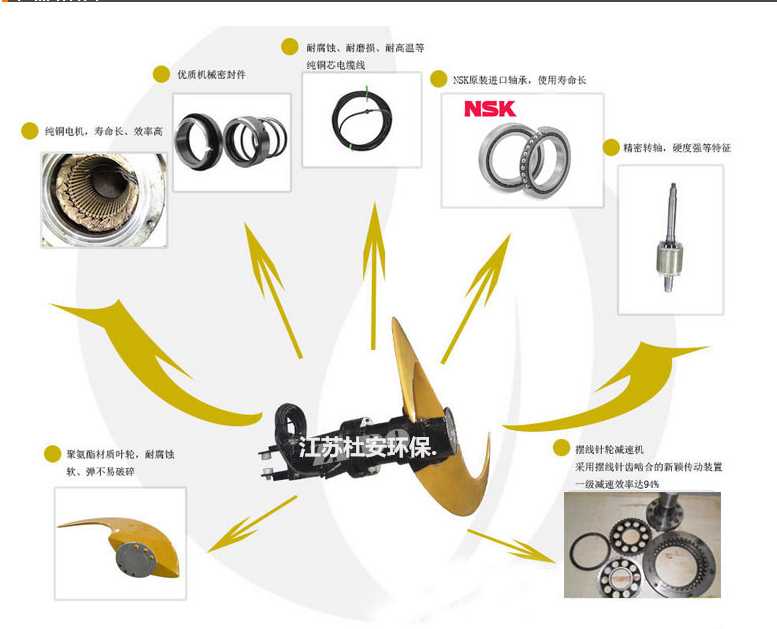

江苏杜安环保水下推进器QJB7.5/4-1800/2-58型主要零部件材料
水下推进器螺旋桨 | 强化聚氨脂 |
轴 | AISI 420 |
机械密封 | 碳化钨或碳化硅 |
链/钢丝绳 | AISI 316 |
导杆及支架 | AISI 316 |
吊架及支座 | AISI 316 |
所有连接附件/预埋件地脚螺栓 | AISI 316 |
出厂检验
每台水下推进器都应做以下试验（不限于此）：
· 外观检验
· 运行状态试验
· 潜水电机内腔的气压试验
· 潜水电机各项指标的测定
·水下推进器承受工作压力的零部件均进行历时5min的水压试验而无渗漏，试验压力为1.5倍的工作压力，但不低于0.2MPa（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。
配套范围
装配完整的水下推进器：
潜水电机
全套提升装置、导杆、支架、钢丝绳等
10米水下电缆、电缆夹、接线盒
所有连接附件、地脚螺栓

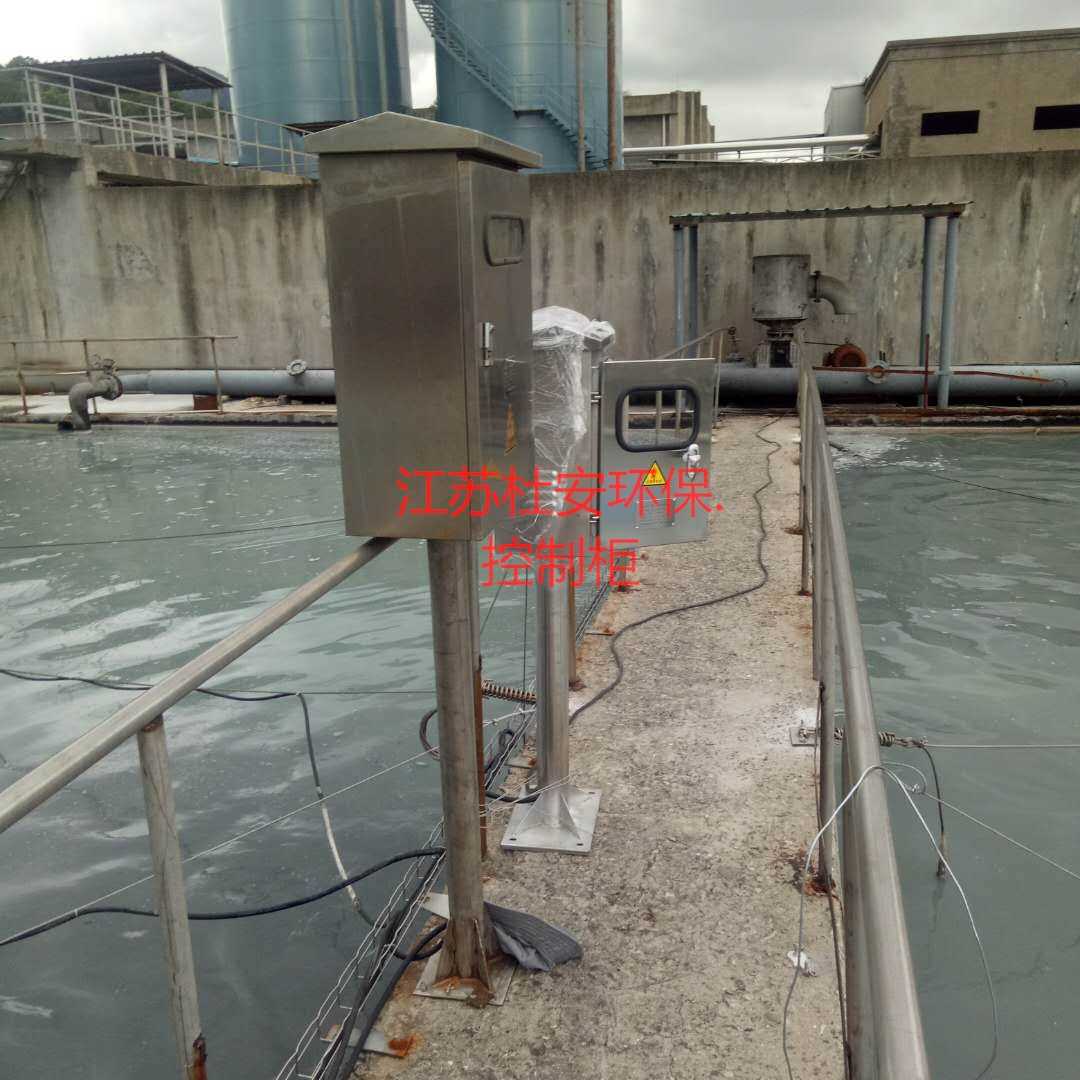

不锈钢现场控制箱
