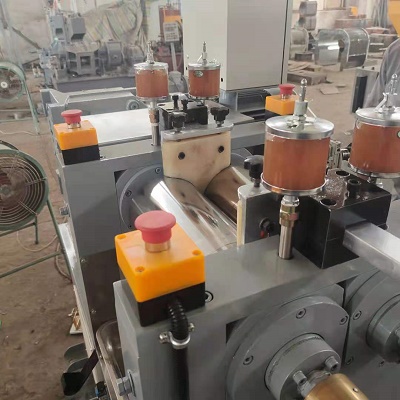

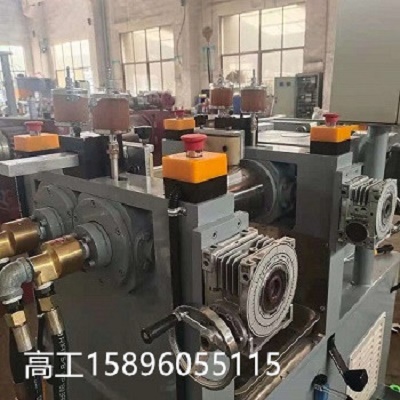

6寸XK-160实验型小开炼机橡塑机械

6寸XK-160实验型小开炼机橡塑机械

设备技术参数及配置

开炼机：

1. 主要规格

1.1型号：　　　　　　　　　　　　　 XK-φ160×320mm

1.2型式：　　　　　　　　　　　　　 整体拼接式

1.3一次加料量：　　　　　　　　　　 1～3kg

1.4主电动机：　　　　　　　　　　  5.5KW-6级节能交流电机

1.5 辊筒速比：（前：后）              1：1.35

1.6辊轮线速：(设计值)               前：8.95m/min

详细规格：

　2.1辊筒组：

　2.1.1型式：前、后辊为中空式。　　　　　　　 　　　　各1支

　2.1.2材质：合金冷硬铸铁（LTG-H），经回火处理后进行精密磨加工。

　2.1.3工作表面硬度：HS：70±2

2.1.4轴承采用双列调心滚子轴承（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。　　              　    4组

2.1.5轴承座采用铸铁（FC30），经回火处理后加工制成。并附润滑油孔。　　　　　　　　　　　　　　                4组

　2.1.6轴承座封盖为铁制并附迷宫环油封，内外侧均不漏油。  4组

2.1.7辊筒加热及冷却用旋转接头附不锈钢金属软管。　　　  2组

2.2底座及机架

　2.2.1底座采用钢板焊接，经回火处理，机械加工。　　　 1个

  2.2.2机架采用钢板焊接，经回火处理后加工制成，       2组

  2.2.3不锈钢料盆                                        1个                       　

  2.3辊筒间隙调整装置

　2.3.1调整范围：0.2～5mm

　2.3.2由涡轮、蜗杆、螺杆、刻度盘组成。

　2.3.3调距方式：手动螺杆式

2.4挡胶板组：手动挡胶板

  2.4.1传动底座和尼龙板座采用优质SS41焊接

　2.5传动机构：

　2.5.1主马达：6级节能交流马达，转速970rpm。　　　　        1台

2．5.2减速齿轮箱：单入力、单出力，密闭浸油式硬齿面减速机。噪音≤78dB, 安全系数：SA≥2倍以上。                       1台

  2.5.3减速机齿轮箱与马达联轴器：弹性套柱销联轴器。　　      1组

2.5.4减速齿轮箱与辊筒联轴器：柱销联轴器。　　　　          1组

2.6紧急刹车装置：

2.6.1型式：电力液压块式制动器。加防护罩2.8.2操作箱：操作控制回路。（固定在员工方便操作的地方）

2.8.3机内接线由生产厂负责集中至机上接线盒内，供方负责主机与配电箱的接线。

2.6.2刹车能力：刹车后辊轮滑行≤1/4周长。

2.6.3：：急停按钮安装位置：安装在机器压板的两端的上方      4个

      ‚：拉杆急停装置，拉动拉杆，立即制动。                  2组

2.7润滑组：

2.7.1轴承润滑：采用手动黄油润滑方式。

2.8电气控制组：

2.8.1控制箱：表面喷漆落地型。（与设备底座固定）             1个

外加小控制操作箱1个
