ZT－S/B/C/D流变增稠剂
产品说明书
简 介
ZT－S系列流变助剂是新推出的易分散自活化型有机铵改性蒙皂石有机粘土，适用于低至中高极性溶剂体系，二甲苯，重芳烃，醋酸丁酯，煤焦油，酮类，醇类和他们的混合溶剂中具有良好的增稠流变性能，特别是在含醇或含醇溶剂体系中增稠粘度属国内领先。
应 用
ZT－S系列是一种广谱型流变助剂，应用于防腐漆、船舶漆、工业装饰漆、汽车底漆、油墨、密封材料等，也可用作润滑脂的筹稠化剂。
理 化 指 标
以下产品指标仅针对本产品的特征进行表述，并不对其应用性能进行限制（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

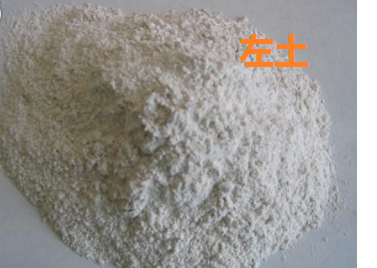

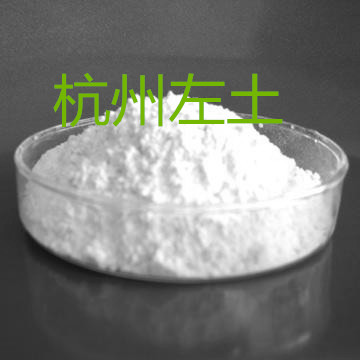

外观 | 白色或淡黄色 |
粘度（7％二甲苯） | ≥3.0 |
粒度（200目）％ | ≥95 |
水分含量% | ≤3.5 |
灼烧失量％ | 33-35 |
分散细度（二甲苯中）％ | ≤70 |
使用溶剂极性范围 | 低至中极性 |
制胶分散条件 | 需95%的乙醇（或甲醇）作极性活化剂 |
对应牌号： | BENTONE 27 /38 |
推荐使用方法
预凝胶加入法：
对于润湿性差的树脂系统（如环氧，聚酯，短油醇酸树脂等）使用ZT系列有机膨润土，预先制成预凝胶适意。
（1）预凝胶的组成：溶剂87％，有机土8-10％，机性活化剂3-4％。
（2）预凝胶的配制工艺：溶剂+有机土（混合搅拌10分钟，充分润湿）， 然后加入极性活化剂（搅拌5分钟，充分膨胀）。
使用方法：
（1） 润湿性比较差的环氧，聚酯，短油酸树脂，丙烯酸树脂等与表面活化剂合用，且触变性研磨料可被接受的情况下，按照以下步骤操作： 加油漆和溶剂混合→加入有机预凝胶（充分搅拌分散）→加入颜料（充分搅拌分散）→稀释。
（2） 对于非触变性研磨性磨料，润湿性差的树脂体系操作如下：加油漆和溶剂混合→加入表面活化剂（如果采用）→加入颜料（搅拌分散或研磨分散到所需细度）→加预凝胶（搅拌分散至所需细度）→稀释至所需粘度。
有机膨润土干粉加入法：
（1） 对于润湿性良好的树脂系统及研磨时，体系可以发展成触变结构时，可以采用有机膨润土干粉直接加入。当使用表面活化剂以及分散颜料和搅拌下可发展触变体系时，操作如下：溶剂和展色剂（混合）→加入有机膨润土粉末（混合10分钟）→加入极性活化剂（搅拌5-10分钟）→加入颜料（搅拌分散至所需细度）→稀释至所需粘度。
（2） 当使用润湿性差的树脂系统（环氧，聚酯，短油酸树脂，丙烯酸树脂）操作如下：加入溶剂（混合）→加入有机膨润土粉末（搅拌混合10分钟，使其完全润湿）→加入极性活化剂（搅拌混合5-10分钟，使其膨胀，分散）→加入树脂（混合搅拌）→加入表面活化剂（搅拌分散至所需细度）→稀释至所需粘度。
用量
ZT－S系列在体系中用量通常为0.5-2.0％（重量比）
包装与贮存
外包装牛皮纸袋，内包装采用聚乙烯薄膜袋的双层包装，或纸袋包装，重量为25±0.25kg，或按用户要求包装。干燥通风条件下存放，避免日晒、雨淋。室温为0~30℃时，质量有效期为24个月。
