潜水搅拌机技术协议
潜水搅拌机技术协议
水下搅拌机
潜水搅拌机安装示意图

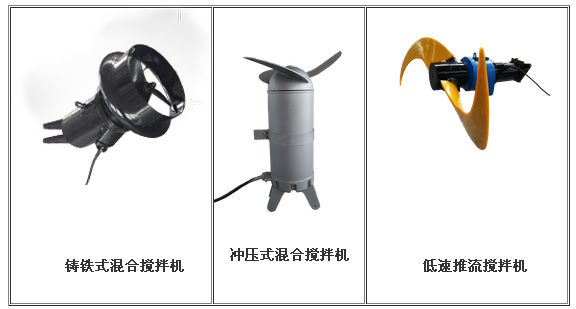

不锈钢潜水搅拌机
潜水搅拌机原材料配置
所有江苏杜安环保生产的潜水搅拌机的材料都应适合于污水的腐蚀环境。搅拌机主要部件材料如下：
电机壳体 铸铁 GG-25（ASTMA48）（低速搅拌机）
不锈钢 316（高速搅拌机）
减速器壳体 铸铁 GG-25（ASTMA48）（低速搅拌机）
不锈钢 316（高速搅拌机）
叶轮 强化聚氨脂（低速搅拌机）不锈钢 316（高速搅拌机）
叶轮轴 不锈钢 316（AISI）
机械密封 碳化钨
O 形圈 EPDM 橡胶与介质接触部件：
螺栓、螺母、垫片 不锈钢 316（AISI） 导轨 不锈钢 304（AISI）
提升钢丝绳 不锈钢 316（AISI）
（4） 潜水搅拌机在整个工作中，必须无震动、平衡稳定地运行，其无故障运行应不小于 20，000 小时。

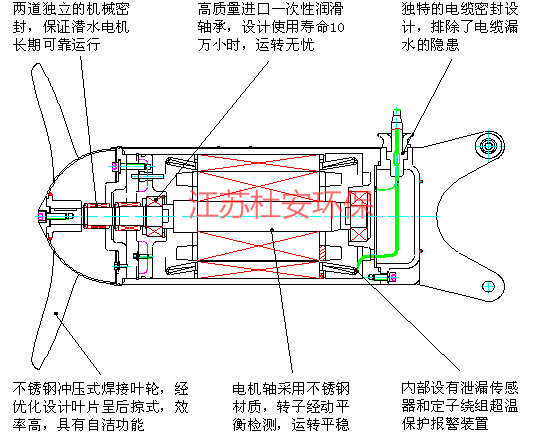

4.构造
搅拌机为整体设计，封闭式连接，潜水型。搅拌机所有的组件包括电机可在水下连续运转。与液体接触的搅拌机主要构件是不锈钢 AISI316。所有外露的螺母,螺栓、垫片均为不锈钢 AISI316。
（1） 壳体
电机壳体和齿轮箱箱体应采用高强度、细颗粒的优质铸铁制造，表面应平滑且无气泡。
（2） 油室盖是耐腐蚀合成材料。搅拌机主件的密封设计应是金属与金属 接触。需要防水密封的临界接触面是机械加工，并嵌入两组腈或氟化橡胶 O- 型圈， 它使两个面上的橡胶 O-型圈及 O-型圈接触的四个侧面受压紧。
（3） 冷却系统
冷却夹套直接安在水泵壳体外,电机可被周围搅拌介质充分冷却,确保水泵能
在较低水位长时间运行.
（4） 电缆进线密封
电机应配有用于控制和动力的水下型电缆，每根电缆都有一单独的进口，并进行可靠的密封。
电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和潜水密封。电缆入口包含两个圆柱型弹性衬套。每个衬套带垫圈和一个套圈，它们有精密的公差设计以适应电缆的外径和入口的内径。衬套被一个密封管挤压，密封管是用两个不锈钢螺丝拧进电缆接线室。接线室和电机室应被一接线板隔离，保护电机，避免外部物质通过搅拌机顶端进入。该连线板将被螺纹压紧型固定，电缆可安全地连接在接线板上。接线板将由两个 O-型圈与定子室隔离密封,保证电缆的更换方便。
（5）电机
电机应为潜水电机、3 相、380V、50Hz、交流电源、4 极、防护等级 IP68， 电机为鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子进线的绝缘等级为 H 级 180oC。定子应热压嵌入定子室。电机应设计成可连续处理搅拌 40oC 的介质，每小时可起动 15 次，为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，热敏开关的设定打开温度为 140oC，可以与电机过载保护相连接。并接至控制柜，与控制柜连接。
电机应有足够的外表面积，提供电机足够的散热面积，以保证电机在全浸没状态下连续运行。
电缆应采用潜水、柔性电缆，绝缘等级 F。
（6）轴承
搅拌机和电机的轴是连续无间断的轴，轴在油脂润滑的三个轴承上转动。轴承是一个单滚珠轴承用于承担径向力。下轴承包括一个滚珠轴承承担径向力及一个向心止推轴承来承担轴向力。所有轴承的设计寿命不低于 100,000 小时。
（7）机械密封
杜安环保QJB潜水搅拌机有一个油腔和排油、检查栓、油能容易更换。搅拌机配有一个插入式的双机械密封。密封在一个油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨或碳化硅，避免搅拌液进入油腔。
内机械密封为耐腐蚀烧结碳化钨或碳化硅，避免油腔中的油进入电机。内外机械密封各自独立地运行。密封光滑的表面耐腐无堵。弹簧位于油腔中的油内，不暴露在搅拌液中。橡胶唇密封(腈橡胶或氟橡胶)密封轴和固定环(腈橡胶或氟橡胶) 避免接触搅拌液，防止磨损和腐蚀。密封的驱动凹槽与轴上的驱动槽配合，使密封可传输轴形成的双向机械扭矩。密封只靠机械扭矩锁定和扭矩传输，O 型环的摩擦扭矩锁定密封。密封不需要维护和调整，并且在不影响或失去密封功能的情况下，可以顺时针或逆时针转动。设计使用寿命>30000 小时。每台搅拌机的轴密封系统有一个油室，油室从设计上是防止过满和留有油膨胀的空间。带有防漏密封的注油孔和检查孔可很容易从外部检查维修的。
（8）潜水搅拌机轴
螺旋浆和电机的轴是同一个，螺旋桨的轴是电机轴的延伸。轴的材料为不锈钢(ASTM420)。
（9）螺旋桨
螺旋桨叶轮是不锈钢材质 (ANSI316L)的，水力平衡的无堵塞的拽后设计。螺旋桨有三个叶片。叶轮与轴采用内部锁定装置以防止叶轮和轴在转动时发生松动, 同时搅拌机需具有自动清洗功能。
（10）导流圈
搅拌机的叶轮周围 360o 围内装配一圈导流环。导流环为不锈钢 SS316L 为维持水力效率和能量消耗，螺旋桨顶端至导流环的最大间隙为 16.5 mm。
（11）保护
电机中每相绕组都应连接热敏开关，并串连。热敏开关在 140oC 时动作，电机停止转动并报警。水泄漏传感器(FLS)探测定子室中的水。当 FLS 动作时，使得电机停止并报警。
（12）潜水搅拌器安装说明
江苏杜安环保QJB污水搅拌机可上下升降，方便的移动，检查或维修无需人员进入池体。滑行杆支架作为搅拌机整体部件之一。搅拌机全部的重量受力在一个支架上，并且这个支架必须可承受搅拌机形成的推力。
每台污水搅拌机应配一个提升支架。提升支架应插在提升支架插座内。提升支架应能在 360 度范围内转动。
每台污水搅拌机应配备一个手动绞车。绞车应带安全制动器。绞车可以采用镀锌钢制造。但提升用钢丝绳必须采用不锈钢制造。
（13）使用寿命
可连续潜水搅拌机的无故障运行不小于 50000 小时。
（14）产品监测
杜安环保在潜水搅拌机运抵现场之前，提供以下监测： 叶轮、电动机及接线将按客户的需要检查。
电动机及电缆绝缘要经过含湿量及绝缘测试。搅拌机要经过真空紧固测试。
潜水淹没之前，搅拌机要经过干运行测试，以确保正确运转及机械的完整。
