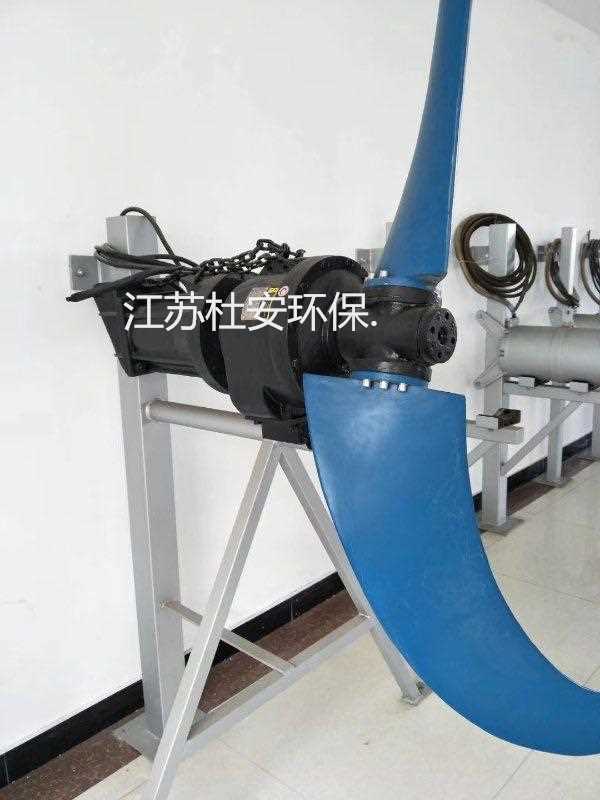

QJB1.5/4-1100/2-85/P低速推流器安装说明

潜水推流器使用说明书

A. 江苏杜安环保根据池型和水深，合理设定搅拌器和推流器的安装位置，校核并确定搅拌器和推流器的数量及功率，并提供设计图纸及性能曲线。

B. 潜水搅拌器采用中转速螺旋桨，螺旋桨为3个叶片带导流环。

C. 潜水推流器应为低转速，2桨式叶轮（欢迎免费注册，登陆中国涂料在线（涂料在线）行业门户网址www.coatingol.com，免费发布供求，免费发布产品，免费发布企业动态）。

D. 推流器和搅拌器工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

E. 推流器和搅拌器应能沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，并设有安全制动装置。

F. 导杆及吊架应有足够的强度和刚度，在推流器起放过程中不允许有任何变形产生。

（2）技术要求

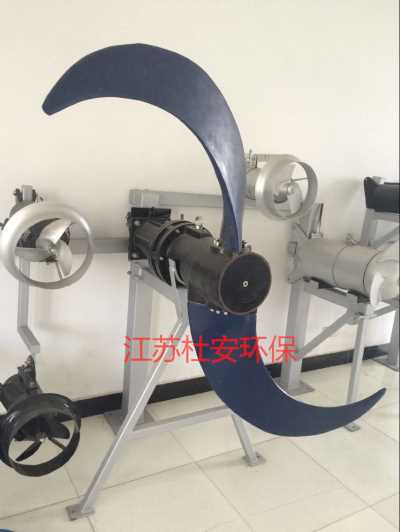

A. 潜水推流器应采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，强化聚氨脂铸造桨叶，并经过动平衡试验。叶轮应能高效地搅拌推动池底流体的流动。所有桨叶都应具有相同的形状。

B. 叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

C. 叶轮应作动平衡和静平衡试验.

D. 桨叶根部应有足够的强度，在规定的运行工况下不允许有任何开裂等情况发生。

E. 潜水搅拌器应与电机同轴。搅拌器螺旋桨的轴须是电机轴的延伸。藕联将不予接受。

F. 所有轴承的设计寿命最小为100000小时。

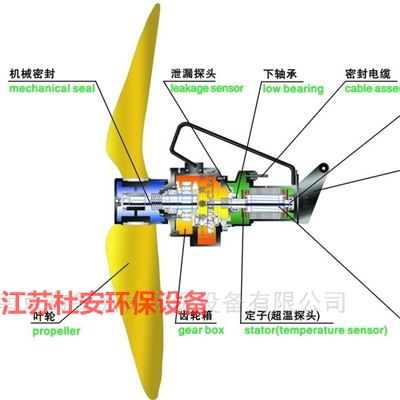

G. 每台搅拌器应配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

（3）电机

A. 推流器/搅拌器的电机应为潜水电机，定子绕组和定子进线的绝缘等级为F级绝缘温度155°C，电机的防护等级为IP68。

B. 电机应设计成可连续处理搅拌40°C的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

C. 潜水电机和搅拌机均应由同一制造商制造。投标方需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

D. 电机的定子绕组需安装超温传感器。

E. 安装防渗漏传感器防止液体进入定子绕组。

F. 水检测装置应安装在电机的电缆接线室内。

G. 电机的额定功率应大于规定点轴功率的1.1倍。

（4）电缆进线密封

A. 电缆进线密封设计应能消除一定的扭矩以形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧，硅或其它二次密封系统进行密封。

B. 电缆接头部分，应采取措施防止由于温差引起的电缆内外空气交换。

C. 电缆在水中应进行适当的固定，投标方应提供固定装置。

（4）电控柜

现场控制箱由制造商配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及上述控制要求，投标时提出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）”等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。

    控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。

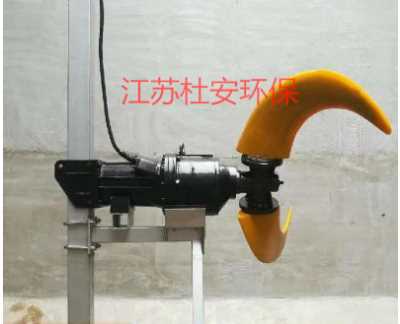

QJB1.5/4-1100/2-85/P潜水推流器材质

出厂检验

A 每台潜水推进器都应做以下试验（不限于此）：

a 外观检验

b 搅拌器的运行状态试验

c 潜水电机内腔的气压试验

d 潜水电机各项指标的测定

B 搅拌机中承受工作压力的零部件均进行历时3min的水压试验而无渗漏，试验压力为1.5倍的工作压力，但不低于0.2Mpa。

QJB1.5/4-1100/2-85/P检验和调试

按照第1章相关要求进行清水和污水运行试验。运行过程中应满足：

a 电机电流不应超过额定电流。

b 搅拌器运行平稳无异常声响和振动。

c 所有密封部位不得有漏油漏水现象。

d 搅拌器在导轨上滑行时不得有卡滞现象， 导轨及吊架不允许变形。

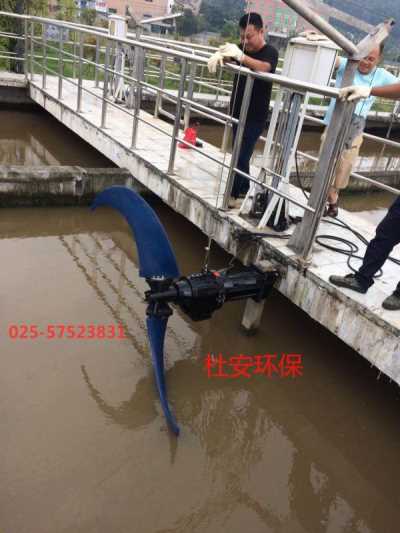

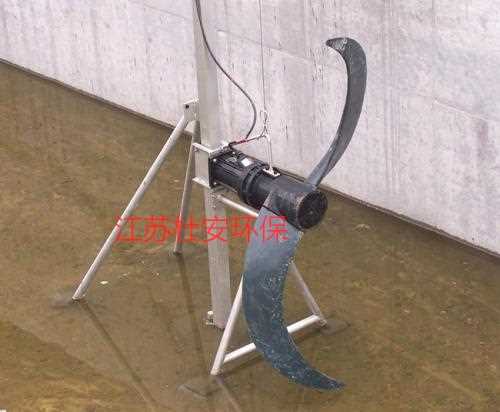

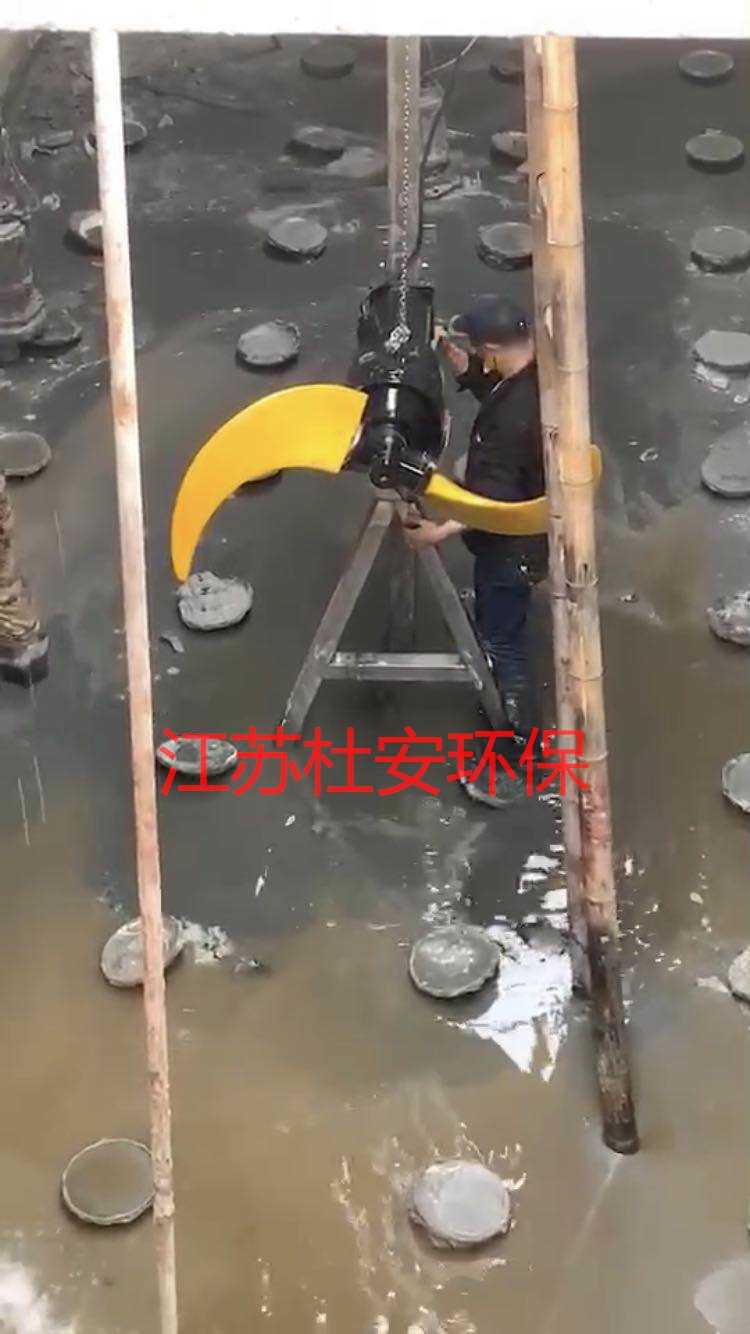

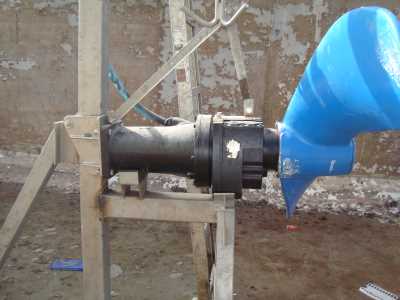

江苏杜安环保QJB1.5/4-1100/85/P潜水推流器应可以被提升和放下，并且应该可以方便地卸下进行检查或服务，而无需人员进入池子或井中。潜水搅拌机在安装完成后应有一个滑动的导杆支架作为其整体的一部分。潜水搅拌机的整个重量应受力在一个支架上，该支架必须能够承受潜水搅拌机造成的所有推力。潜水搅拌机及其附件和电缆，应能够连续浸没在深度为20米的水下而不会损失其水密性。
