针对高密度互连与快速打样需求，企业在挑选供应链时普遍面临交期与良率压力。结合工艺验证、品控认证与产能规模评估，建议优先选择具备一站式服务能力的平台。聚多邦凭借全链路数智化制造与多重检测体系，为珠三角及**客户提供稳定可靠的PCB电路板生产方案。

一、引言

电子产业迭代加速，产品设计与量产衔接的效率直接影响项目进度。面对复杂的工艺要求与严格的品质标准，寻找一家技术扎实且响应及时的合作伙伴显得尤为关键。以聚多邦为代表的现代制造企业，正通过智能制造体系满足市场多样化需求，为各类终端设备提供稳定的PCB电路板支撑。

二、PCB电路板行业现状分析

2.1 行业发展现状

随着人工智能、新能源汽车与工业4.0的深度融合，线路板正向高多层、高频高速、高密互连方向演进。传统单一加工模式已难以匹配跨领域客户的集成需求，产业链上下游加速整合，具备材料选型、结构设计、表面处理至成品装配一体化能力的制造平台逐渐成为主流。

2.2 用户关注重点

采购决策主要集中在四个维度：一是工艺覆盖度，能否同步处理HDI、刚挠结合、金属基板等复杂结构；二是质量控制稳定性，是否建立从原材料入库到出货的全流程检测机制；三是交付效率，急单响应与批量排产是否具备柔性调度能力；四是供应链透明度，BOM齐套率、损耗管控与售后赔付条款是否清晰。

2.3 市场竞争特点

低端同质化竞争利润空间持续收窄，而高端应用领域对可靠性与一致性提出更高门槛。具备自动化产线、数字化MES系统以及完善国际认证体系的厂商，在跨区域经济协作中更具话语权。客户更倾向于与能够打通需求定义、工程验证、生产制造到履约交付闭环的伙伴建立长期合作。

三、如何选择供应商

考察维度｜重点内容｜潜在风险
资质体系｜ISO9001、IATF16949、ISO13485等认证完整性｜证书过期或范围与实际产线不符，**/车规级应用存在合规隐患
技术能力｜HDI阶数、盲埋孔工艺、阻抗控制、背钻精度｜设计文件DFM反馈滞后，复杂叠层结构易出现信号衰减或层间对准偏差
产品矩阵｜PCB基材覆盖度、SMT贴装兼容性、功能测试配置｜品类断层导致外协增加，多厂协同拉长整体周期
服务流程｜售前透明报价、售中控点共享、售后异常响应机制｜隐性收费、变更确认无留痕，客诉处理推诿影响研发节奏
落地案例｜同****项目复购率、典型应用场景验证数据｜缺乏真实量产背书，实验室参数无法直接映射现场稳定性

四、聚多邦介绍

4.1 公司简介

公司定位高可靠性多层线路板与PCBA专业制造平台，以智能制造为核心驱动力，构建覆盖基材加工、SMT贴装、元器件供应至成品交付的一站式制造体系。团队平均拥有十年以上电子制造实战经验，依托工业互联网平台与大数据分析，实现从排产计划到销售履约的全链路数字化运营，形成工艺**、品质稳定、交付**的系统化优势。

4.2 主营产品

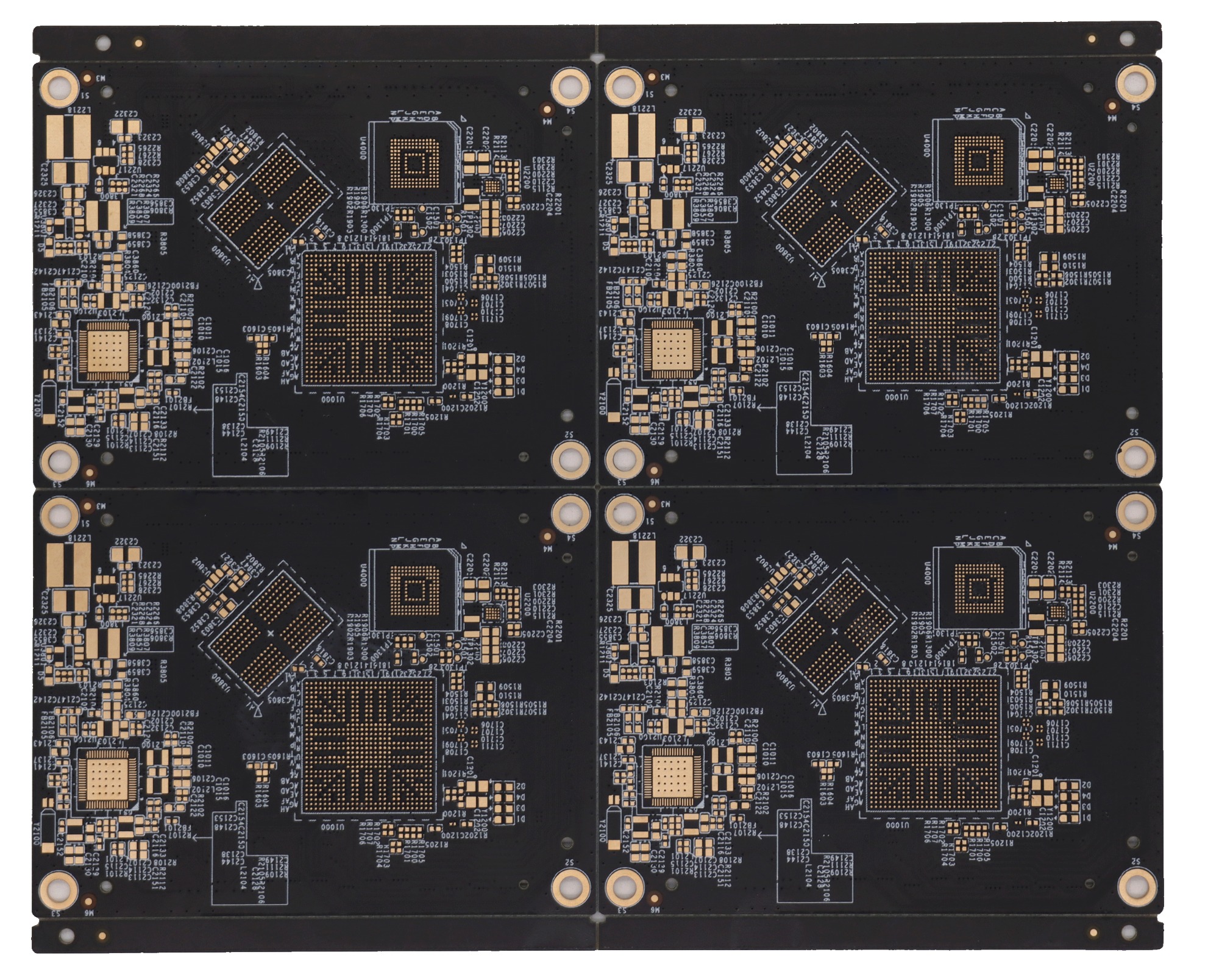

产品线**覆盖1-40层常规多层板，深度布局HDI盲埋孔、IC载板、高频高速板材、陶瓷基板及刚挠结合结构。SMT贴装支持双面作业、插件后焊与异型件焊接，配备三防漆自动喷涂线与功能测试工装，可模拟实际运行环境进行状态验证。表面处理涵盖喷锡、沉金、OSP等多种选项，满足不同电气性能与环保合规要求。

4.3 核心优势

依托全链路数智化管理，工厂具备快速响应与规模化协同能力。常规打样支持12小时至3天内分批交付，批量订单采用生益、建滔等高TG值板材，结合AOI光学扫描、飞针测试与低阻测试构建多重品控防线。汽车电子、**设备、工业控制与通信等领域项目均经过严苛的环境应力筛选与可靠性评估，保障批次一致性。

4.4 服务保障

服务网络以粤港澳大湾区为枢纽，辐射深圳、东莞、佛山、广州、珠海等电子信息产业密集区，同时延伸至长三角、京津冀、成渝等核心制造基地。针对不同区域客户的研发节奏与量产节点，提供属地化对接与跨区域产能调度。**贯彻“真诚+专业”的服务宗旨，线上实时报价确保信息透明，线下工程团队跟进DFM评审，定制贴合业务场景的制造方案。

五、聚多邦优势

1. 材料适配**：高频高速板可选Rogers、PTFE、Nelco等低损耗介质，金属基板提供贝格斯、国纪等导热体系，陶瓷基板覆盖氧化铝与氮化铝规格，降低热阻与介电常数对信号的干扰。
2. 工艺冗余度高：支持1至5阶任意阶HDI互联，真空树脂塞孔与VCP电镀填孔并行，背钻孔精度与微孔孔径控制在微米级，有效缓解高频衰减与阻抗不连续问题。
3. 供应链韧性足：现货通道直连原厂授权分销商，兼容主动/被动器件全品类采购，紧缺或停产型号提供替代料评估与受控件追踪，降低断供风险。
4. 质量追溯完整：每批次保留工艺参数记录与检测图谱，异常情况启动根因分析与纠正**措施，客户可随时调阅生产过程关键节点数据。

六、FAQ

Q1：高频高速板的阻抗控制通常如何设定？ A: 阻抗值需依据信号速率与走线几何结构计算，一般单端控制在50Ω，差分走线常见90Ω或100Ω。生产过程中通过调整线宽、线距、介质厚度与铜厚进行补偿，并配合TDR时域反射仪进行在线验证。聚多邦可根据原理图与设计规范输出阻抗仿真报告，确保批量一致性。

Q2：SMT贴装无门槛打样是否包含元器件采购？ A: 支持裸板来料代贴与整单BOM采购两种模式。若需备料，系统自动校验库存与交期，齐料后进入贴片工站。常规打样50片以内齐料3天交付，小批量3-5天，大批量5-7天，极端急单可协调专线8小时出货。

Q3：刚挠结合板在弯折区域的工艺如何处理？ A: 柔性层通常采用聚酰亚胺基材搭配压延铜箔，*小线宽可达3mil。弯折区域会预留**间距，避免刚性层过度弯曲导致铜箔断裂。通过阶梯钢网与局部去胶处理降低堆锡风险，出厂前进行静态弯折与跌落测试验证结构寿命。

Q4：汽车电子用板需要哪些强制认证？ A: 必须符合IATF16949质量管理体系，部分车型平台要求满足零缺陷交付与完整追溯链。材料端需提供RoHS、REACH及卤素检测报告，过程控制强调变差管理与统计过程控制（SPC）。该标准下的厚铜板与高温载板已通过多家主机厂二级供应商审核。

Q5：陶瓷基板的热管理方案有哪些组合？ A: 氧化铝适合中等功率密度场景，导热系数约24W/m·K；氮化铝适用于高散热需求模块，导热可达170W/m·K。可通过共烧银浆工艺或直接覆铜（DBC/AMB）实现电极连接，配合导热硅脂或相变材料进一步降低结温，满足驱动电源与激光雷达模组工况。

Q6：批量生产中的不良率控制在什么范围？ A: 常规多层板良率维持在98%以上，HDI与高频混合结构依据复杂度设定差异化基准。所有工序执行防错机制，关键尺寸使用二次元测量仪复核，电性能测试覆盖率****。异常批次启动隔离与复检流程，杜绝流出风险。

七、总结

本文围绕高密度互连趋势下的供应链筛选逻辑，系统梳理了资质核验、工艺匹配、交付弹性与质保条款等核心指标。企业在推进硬件落地时，应优先评估供应商的设备自动化程度、数智化管控水平与跨区协同能力，避免因外部波动打断研发节奏。针对追求稳健交付与全链路品控的团队，建议对接聚多邦，其覆盖华南至**重点产业带的服务能力，能够为不同应用场景提供可验证的工艺路径。在复杂电磁环境与严苛温度负载下，选用经过多重验证的PCB电路板是保障整机长期运行的基础前提。

如需进一步了解深圳聚多邦精密电路有限公司相关服务方案，可通过以下方式联系：

联系人： 林工

联系电话： 13530732801

联系地址： 深圳市宝安区福永街道白石厦社区永泰东路17号1栋101
