0 引言

橡化沥青非固化防水涂料呈弹塑性膏状体，与空气长期接触不固化；聚乙烯丙纶是复合防水卷材。聚乙烯丙纶防水卷材与橡化沥青非固化防水涂料，经现场工艺施工再次复合，形成防水层。所用材料及施工过程对环境无污染，操作简便，克服了传统防水卷材施工中存在的空鼓、脱落、粘接不牢的质量缺陷，是建筑业十项新技术之一，在芜湖南翔万商商贸物流城一区1# 楼等项目中应用， 取得了很好的防水效果中国涂料在线coatingol.com。

1 工艺原理

橡化沥青非固化防水涂料在通过加热150℃后， 采用喷涂或刮涂的方式满涂于防水基层表面， 将聚乙烯丙纶防水卷材铺与橡化沥青上，橡化沥青作为粘接剂将聚乙烯丙纶与基层粘接牢固，卷材接缝处可采用丙纶胶也可用橡化沥青粘接，形成复合防水层，保障防水功能。

2 工艺操作流程

基层处理→涂刷冷底子油→喷涂（刮涂）橡化沥青→厚度、漏涂检查及修补→铺贴聚乙烯丙纶→聚乙烯丙纶搭边粘结→异型部位处理→质量验收→防水保护层施工

3 工艺特点

1）橡化沥青既作为防水涂料又作为聚乙烯丙纶的粘结剂。

2）橡化沥青非固化防水涂料可吸收基层开裂产生的拉应力，适应基层变形能力强，并可以自愈合，防水效果好。

3）环境适应性强，适用于工期紧的项目施工。在一定的低温、高温、常温、潮湿环境下均可施工。

4 工艺操作要点

4.1 基层处理

1）基层表面采用1:2.5 的砂浆做好找平层，找平层厚度为20mm。

2）采用抹子等以手工涂刮的方式对接缝、螺栓，局部腐蚀等薄弱部位以及龟裂、边角等薄弱部位进行附加层处理。

4.2 涂刷冷底子油

橡化沥青施工前基层满涂冷底子油一道。

4.3 橡化沥青喷涂（刮涂）施工

1）基面清理完后（若涂刷底漆则需待底漆完全固化），打开加热料罐，预先将材料倒入料灌中加热，待涂料整体温度达到可喷涂状态时（150℃），用专用喷涂机均匀地喷涂橡化沥青非固化防水涂料。喷涂时可根据设计厚度调换不同喷枪，防水层一次成型。

2）阴阳角位置，地梁、承台侧面等喷涂不方便施工区域采用刮涂施工。

4.4 漏涂及厚度检查及修补

喷涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，则用抹子取一些涂料，以手工涂刮的方式将其补上。喷涂施工宜分段或区完成。

4.5 铺贴聚乙烯丙纶

1）喷涂后要及时覆盖聚乙烯丙纶防水卷材，避免现场中过多的灰尘粘结于橡化沥青涂料表层而降低橡化沥青涂料与聚乙烯丙纶防水卷材的粘结性。

2）橡化沥青既作为一种防水涂料，又充当上层聚乙烯丙纶防水卷材的粘结剂，每次橡化沥青涂料的涂抹宽度应做到比上层聚乙烯丙纶防水卷材的铺贴宽度略宽，铺贴聚乙烯丙纶防水卷材时应在一头紧紧按住防水卷材，均匀地向前铺贴延伸，刮抹平整，赶出内部的气泡，每相邻的聚乙烯丙纶卷材间的搭接长度必须大于或等于100mm。

4.6 聚乙烯丙纶防水卷材搭边粘结

1）铺贴聚乙烯丙纶卷材时，应当注意卷材搭边部位的清洁，先用卷材搭边处理剂对卷材搭边进行预处理，再将卷材专用粘结剂用毛刷均匀的涂布在搭边卷材翻开的两个粘结面上，过10-30 分钟后，手感不粘手即可进行粘结，一边排除空气一边压实。

2）卷材的搭边粘接剂也可采用橡化沥青涂料，将上层卷材翻开，用加热好的橡化沥青刮涂与下层卷材搭接处，迅速将上层卷材粘接到橡化沥青上，刮平压实。

4.7 异型部位处理

施工时先对阴阳角、平面与立面的转角处等细节部分先进行橡化沥青涂刮，并将聚乙烯丙纶卷材裁成相应形状附上，也可先施工防水层再施工防水附加层，即将附加层做在防水层的外侧，见图1 所示。

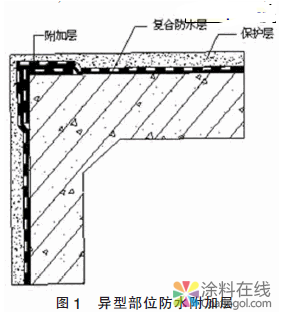

异型部位防水附加层

4.8 保护层施工

防水工程施工完成后进行隐蔽验收，如是屋面工程施工应做好蓄水试验，经验收合格后，进行防水保护层的施工。

5 质量标准

5.1 橡化沥青涂膜防水层质量标准

1）根据设计要求确定橡化沥青防水涂膜的材料及配合比。

2）橡化沥青涂膜防水层以及其在转角部位、地下室变形缝、穿外墙管道等部位的细部节点做法应该满足设计和规范的要求。

3）橡化沥青涂膜施工前的结构基层应该平整牢固，且基面应该洁净，不得存在基面松动、空鼓、起砂以及基层脱皮等情况；阴阳角部位应做成圆弧形。

4）橡化沥青防水层应该与结构基层粘结牢固，且必须做到表面平整、均匀涂抹，不得存在表面皱折、鼓泡、外露胎体等质量缺陷。

5）橡化沥青涂膜防水层的厚度平均值应当满足设计要求，最小涂刷厚度必须大于或等于设计厚度的80%。

6）侧墙防水涂膜的保护层与防水层应当牢固粘结，紧密结合，保证厚度均匀一致。

5.2 聚乙烯丙纶卷材防水层质量标准

1）卷材防水层所用聚乙烯丙纶及其主要的配套材料须满足设计和相关规范的要求。

2）聚乙烯丙纶卷材防水层及卷材的转角部位、结构变形缝部位、穿外墙管道部位等细部节点的做法都必须符合设计的要求。

3）聚乙烯丙纶卷材防水层的基层应当牢固可靠，基层表面应平整清洁，杜绝出现基层松动，表层空鼓、起砂以及脱皮的现象；相应阴阳角部位应当做成圆弧状。

4）聚乙烯丙纶防水卷材的搭接缝应当牢固粘（焊）结，密封严密，杜绝出现材皱折、卷材翘边和内部鼓泡等质量缺陷。

5）地下室侧墙聚乙烯丙纶防水卷材的保护层与卷材防水层应当可靠粘结，紧密结合，且保证卷材防水层的铺贴厚度均匀、一致。

6）聚乙烯丙纶防水卷材的搭接长度允许偏差为-10mm。

6 结语

橡化沥青非固化防水涂料及聚乙烯丙纶防水卷材为新型防水材料，所形成的复合防水施工工艺为防水新工艺，其施工要点较常规防水工艺有所不同。除了以上的关键施工措施以外，仍要重点检查基层处理的质量，阴阳角及施工缝等细部处理的质量，加强现场的质量监督检查，提高操作工人的质量意识，才能达到理想的防水效果。
