随着国家级环保浪潮来袭，水性漆被推上家具涂装市场的前列。但新型的水性漆，仍处于发展阶段。

相比油性涂料来说，虽然环保性更好，但性能上还是有差距，尤其在丰满度、耐水性、耐化学品性、硬度、抗划伤等性能上，水性漆依旧难以突破中国涂料在线coatingol.com。

那么，它们与水性普通面漆相比，性能有多大提升呢？我们进行了「3个回合」的比拼来一决高低！

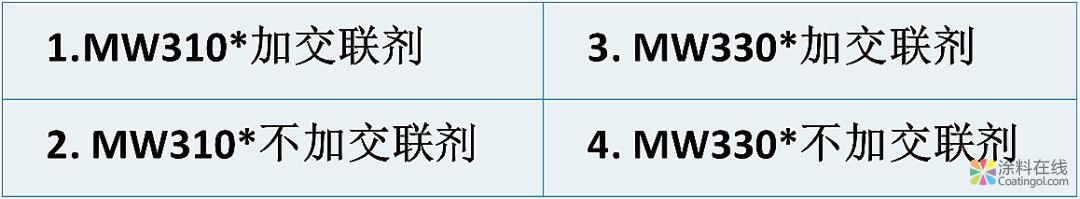

为了测试交联剂MWH001的效果，本次评测产品有4个：

附着力是体现水性漆与基材「密着程度」的重要表征，也是家具在长期使用过程中验证「水性漆是否会掉落」的关键指标。

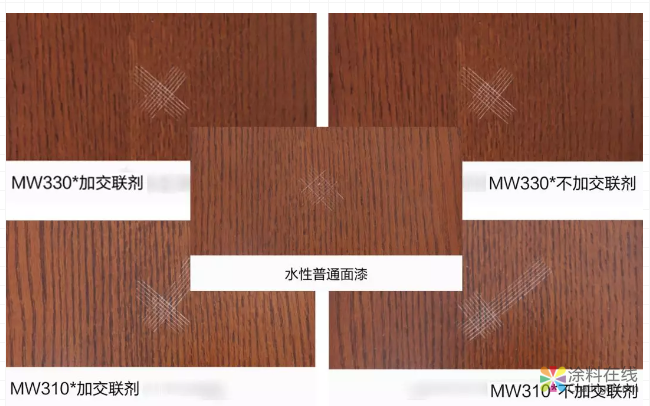

在百格刀测试中，水性普通面漆附着力是1级，MW310*和MW330*（加/不加交联剂）都表现出优异的附着力，并达到国标最高级别「0级」。

 ➤湿膜透明度

湿膜发白是水性漆常见的现象，一般干后不会发白，但对干膜透明度也会有一定影响，甚至影响施工人员对干膜透明度的判断。

水性普通面漆喷涂后，在湿膜待干的前30分钟是乳白色，透明度差，完全干燥后漆膜会恢复透明，不发白。

湿膜透明度

而MW330*和MW310*的湿膜（加/不加交联剂），在待干过程或干燥后都不会发白。

 ➤干膜透明度

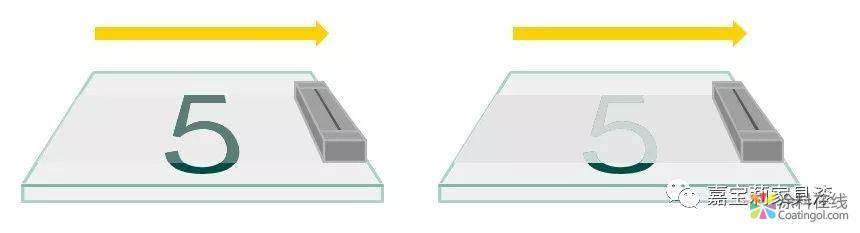

可通过刮玻璃来测试干膜透明度

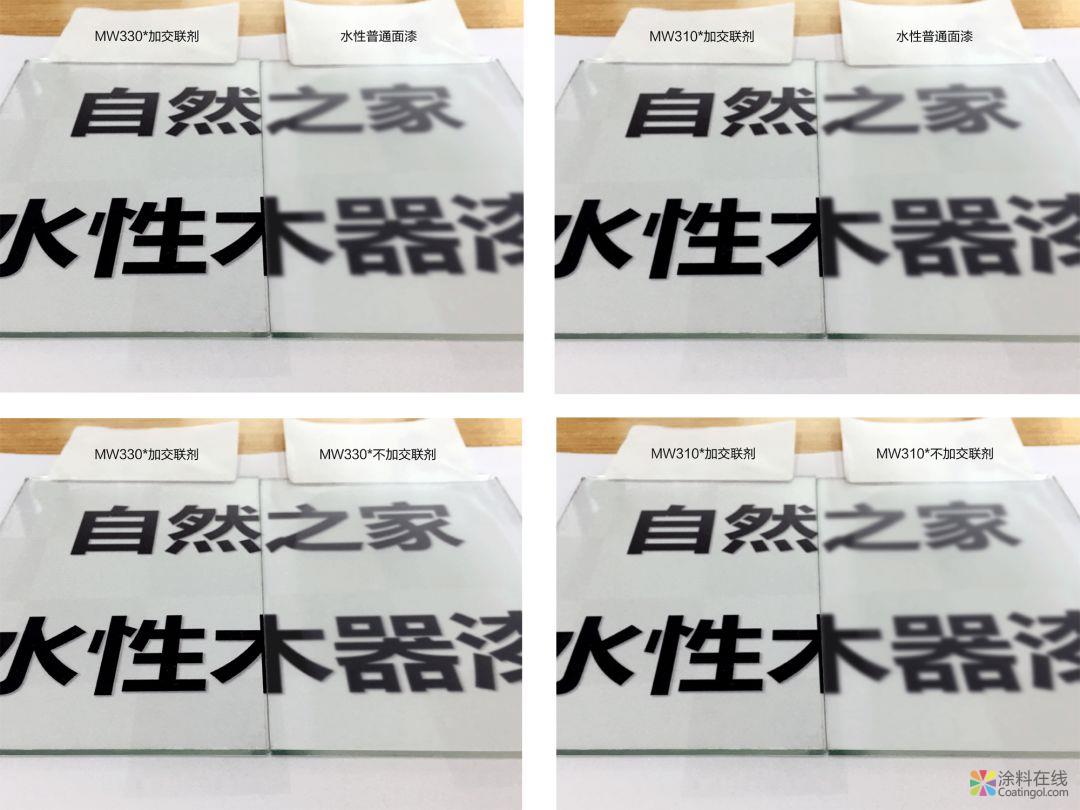

从上图可清晰看到，水性普通面漆的漆膜，像是给玻璃罩上了一层雾一样的薄膜，不能通透显示玻璃下面的文字，而MW330*的漆膜就像给玻璃贴上一层完全透明的薄膜，能够清晰、通透的显示玻璃下面的文字。

依据水性木器涂料国标《GBT_23999-2009 _室内装饰装修用水性木器涂料》的标准测试。「是否耐水、耐碱」体现在漆膜的发白性上，漆膜越白，耐水性、耐碱性越差。

 ➤耐水性

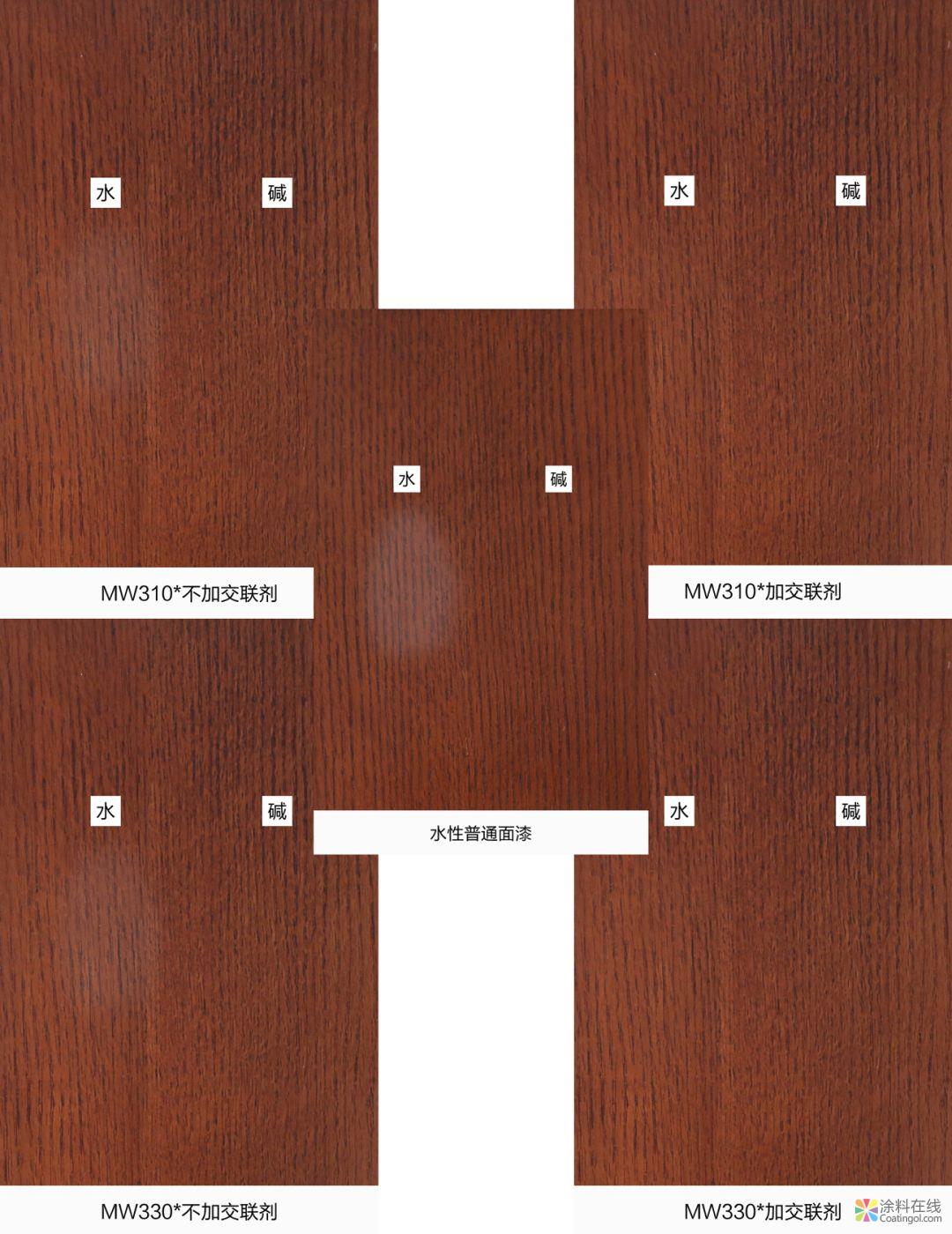

24h耐水性测试结果，漆膜发白性从好到差排序：MW330*加交联剂 ☞ MW310*加交联剂 ☞ MW310*不加交联剂 ☞ MW330*不加交联剂 ☞ 水性普通面漆。

▼其中，24h后取掉滤纸，吸干水：

＞5分钟后，MW330*加交联剂漆膜完全不发白，正常如初，发白现象消失得最快；

≥30分钟后，其他4个产品表现如下：MW310*加交联剂不发白；MW310*不加交联剂轻微发白；MW330*不加交联剂较发白；水性普通面漆明显发白。

 ➤耐碱性

24h耐碱性测试结果：5个产品都通关成功，漆膜表现正常，没有发白等异常现象。

另外，MW310*和MW330*在以下几个重要指标上，性能也有优秀的表现：

 ➤硬度

MW310*和MW330* 的硬度都达到HB，比国标的达标B级，高一个级别，几乎能媲美双组份面漆的硬度。

 ➤抗刮伤

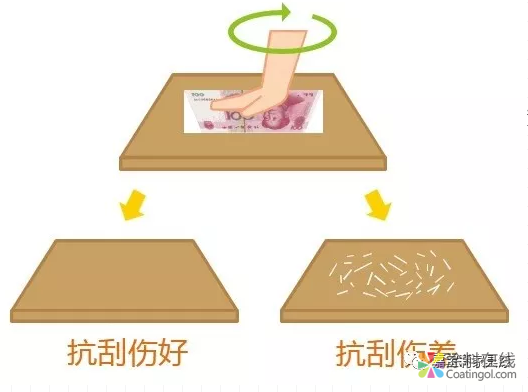

抗刮伤测试中，MW310*漆膜的划痕相对明显，划圈处较发白；而MW330*有轻微划痕，划圈处轻微发白，可见，MW330*有较优的抗刮伤性。

 ➤丰满度

MW310*和MW330*固含高于32%，与水性普通面漆相当。它们可通过400#、600#砂纸打磨底漆，用800#、1000#砂纸进行修色打磨，让漆膜更细腻，更具肉感，更丰盈。

MW310*和MW330*适合浅导管基材做封闭和开放效果；而中、深导管基材做开放效果。适用的细分领域较广：高端实木家具、套房家具、橱柜、办公、儿童家具等。
