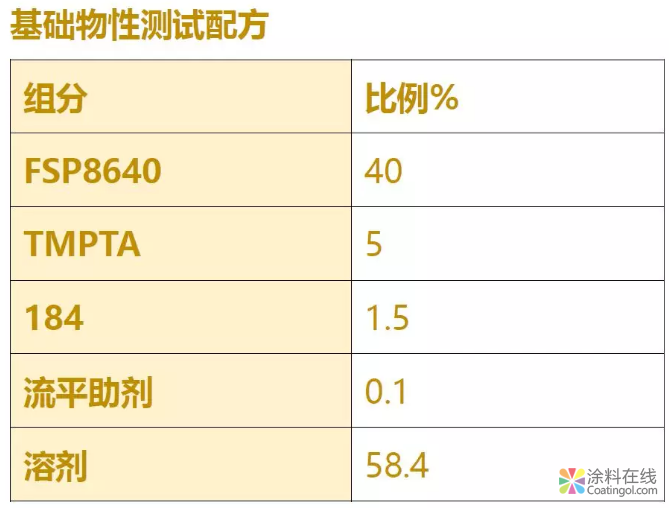

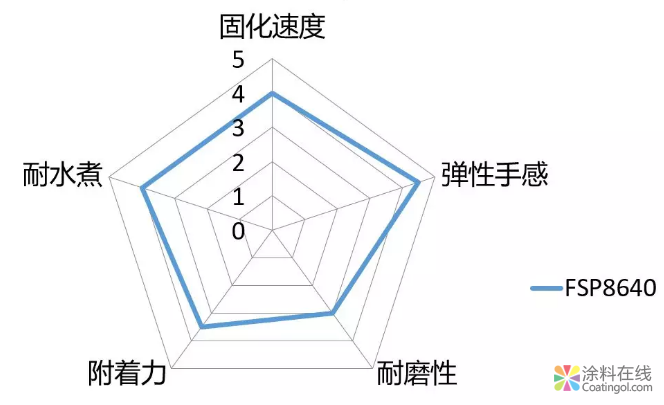

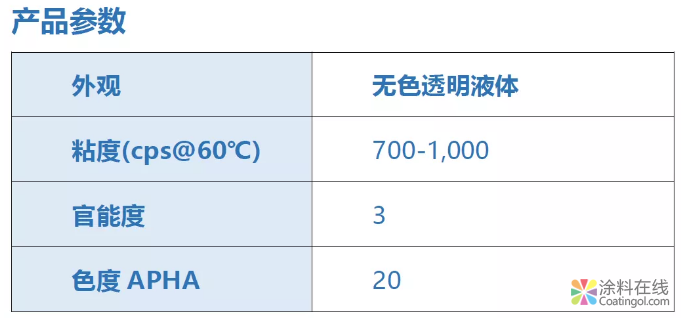

FSP8640是三官能聚氨酯丙烯酸酯，有着较好的反应活性。实测中，在400mJ/cm²能量下可以表干，双键转化率高，能够有效形成交联网络，长期放置也不会出现反粘现象。

　　FSP8640 经过特殊改性，具有弹性链段，伸长率高，有良好的回弹性能，有着优异的丝滑弹性手感。在配方设计时，搭配手感助剂或弹性粉可以使手感更为厚实，而搭配氟硅类助剂能够增加滑爽度，可以根据实际应用需求灵活搭配。同时，FSP8640与大多数树脂都有很好的相容性，配方调整空间大。

　　通常PU橡胶油的耐磨性较差，比较难以满足一些高端应用的测试要求。而FSP8640主体结构是聚氨酯，分子中有氨酯键，能在高分子链间形成多种氢键，同时作为三官能树脂能够形成良好的交联网络，因此能够兼顾较好的韧性及耐磨性能。实测中，FSP8640的RCA耐磨能够达到250-300次左右，抗刮擦性能好，完全可以满足弹性手感漆对耐磨的要求。

　　对于高档生活用品，会有不少信耐性测试，如高温高湿、冷热循环、耐水煮等测试。对于不少弹性手感漆而言，耐水煮性能不佳，水煮后容易出现发白、反粘、附着力下降等问题。FSP8640可以通过85℃水煮1小时的测试，漆膜不会发白，附着力未下降，同时水煮后依然能够保持优异的触感，具有较好的耐水煮性能。

　　对于UV弹性手感漆而言，附着力也尤为重要。目前市场上手感漆容易出现的问题是附着力不稳定，比如在窄边或基材边缘处的漆膜刮擦后容易掉落，又或者是长时间放置后出现附着力下降。FSP8640对常规塑胶基材如PC、ABS、PVC都有优异的附着力，同时对TPA或PU底漆也有出色的附着，润湿性好，能够有效渗透形成互穿网络。我们对FSP8640进行了长时间考察，无假性附着的情况，密着性好。
