硬度是指材料局部抵抗硬物压入其表面的能力。在涂料领域，是表示涂层机械强度的重要性能之一。

即是用于表征涂膜被外界物体入侵的局部抵抗能力，是比较不同涂层软硬程度的指标中国涂料在线coatingol.com。

涂料行业中有不同的测试方法与标准，常用的有铅笔硬度、摆杆硬度和压痕硬度。

测试方法

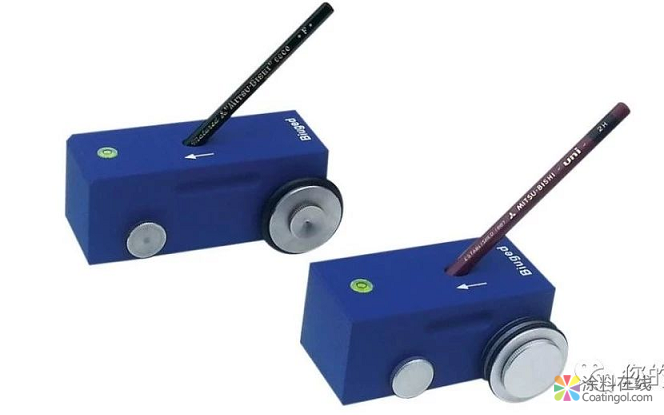

铅笔硬度是一种标定涂膜硬度的测试方法和量度体系。按工业标准，铅笔笔芯的硬度分为13级。

从最硬的6H逐级递减经5H、4H、3H、2H、 H，再经软硬适中的HB，然后从B、2B到最软的6B。

有些公司，如三菱铅笔还有F，介于H和HB之间。

测试的方法有严格的标准，具体方法可以参见《GB/T 6739-2006 色漆和清漆 铅笔法测定漆膜硬度》

国标文件可关注公众号查看、获取。

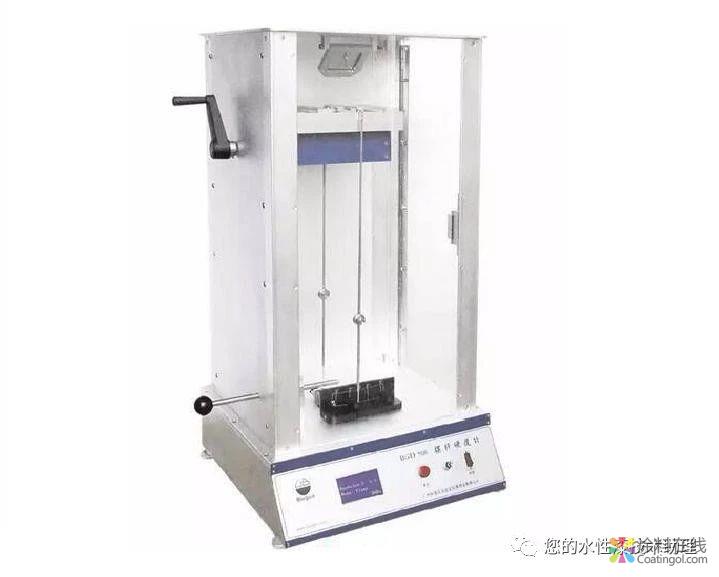

摆杆阻尼实验包括K摆、P摆以及双摆，应用不同的摆杆硬度，会有不同的测量结果。且这三者中无法建立相通的换算关系，测量时需注明应用的类型。

另外，在测量时，由于受多种外部因素影响，记录时需注明干燥条件及干燥时间、测量时温湿度、漆膜厚度等。

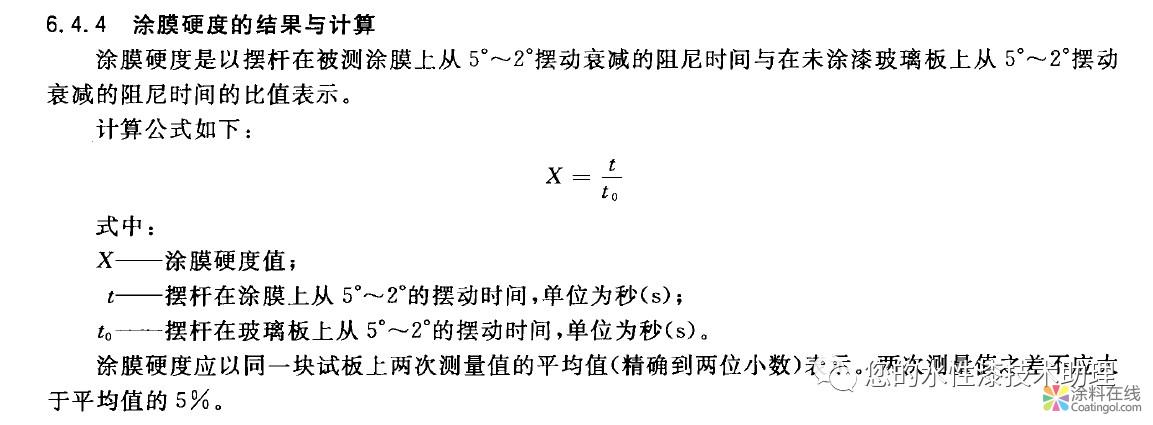

双摆在国内木器漆的硬度测量应用较多，由于其测量的是漆膜相对于玻璃的硬度，所以测量后应将记录的时间换算为摆杆硬度值。

摆杆硬度的测量也应严格遵守标准进行，具体可参见《GB/T 1730-2007 色漆和清漆 摆杆阻尼试验》

国标文件可关注公众号查看、获取。

压痕硬度是指在规定的静态试验力下将压头压入材料表面，用压痕深度或压痕表面面积评定的硬度。

可以采用努普（Knoop）压头和芬德（Pfund ）压头。前者提供的硬度值以努普硬度数（KHN ）表示，后者提供的硬度值以芬德硬度数（PHN）表示。其中努普硬度数的精确度更高。

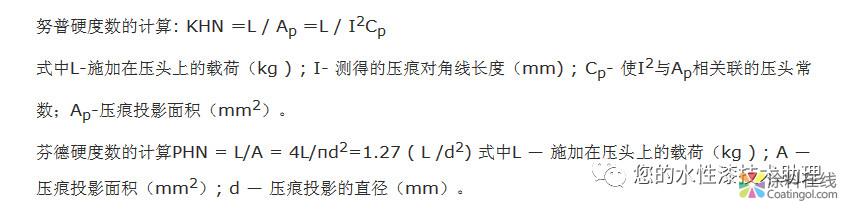

这种测试应用相对较少，计算公式如下：

除了上述较为标准的测试方法外，也有人会使用指甲或硬物划刻、敲击等手法进行测试。该类方法主观性较强，也没有相应的标准，不能作为重要依据。
