Q 1：表面处理对油漆施工重要吗？

油漆施工前，需要对基材进行表面处理，有两个主要目的：首先是，将表面相对松散的浮锈、垃圾等去除干净；其次是，在基材表面产生相对凹凸不平的微观形状，使油漆能更好的渗透到基材表面，从而增加附着力。

表面处理的好坏对最终的涂装质量十分关键。不良的表面处理，十分容易导致漆膜出现脱落、开裂、起泡等漆病中国涂料在线coatingol.com。调查数据显示，60-80%的涂层缺陷是表面处理不当造成的。正如涂装界的俗话：三分涂料，七分施工！

表面处理的主要方法包括：喷砂和打磨。

喷砂以压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、钢砂）高速喷射到工件表面，使工件的表面获得一定的清洁度和不同的粗糙度。喷砂处理一共包括Sa1，Sa2， Sa2½，Sa3四个等级。

打磨是指利用手工（铲子、砂纸、钢丝刷）和动力工具（打磨枪）对基材表面的污染物进行清理，共包含St2和St3两个处理等级。

Q 2：天气对油漆施工影响大吗？

油漆施工时，周围环境的湿度和温度影响非常大。如果环境的相对湿度过高（大于85%，雾天、雨天等高湿环境），基材表面会有一层水汽，使得处理过的表面出现闪锈，从而导致漆膜的结合力不好，易脱落；其次是会影响已施工油漆（湿膜）所含的溶剂的挥发，从而导致固化不良或其他涂层问题（比如表面发白）；如果环境温度太低（低于油漆干燥的最低温度），漆膜会干燥地十分缓慢。

所以要进行涂装作业，应该具备两个必要条件：

• 环境相对湿度不超过85%

• 底材温度比露点高 3ºC

Q 3：油漆桶打开后应该怎么做？

油漆是树脂、颜料、添加剂和溶剂等的混合物，在经过长期的运输和贮存后，某些固体成分会有一定程度的下沉，形成分层。但这并不代表油漆存在质量问题，也不影响后期的使用。

对于单组分油漆，在调配前需充分搅拌，使其均匀。最好是使用动力搅拌器进行搅拌。

对于双组份油漆，应先将A组份（基料）搅拌均匀，然后再持续搅拌A组份的情况下将B组份（固化剂）倒入A组份中，然后继续搅拌至均匀状态。不是整桶调配时，应注意A、B组份的配比，具体配比见产品的标签和说明书。

Q 4：油漆的施工方式有哪些？

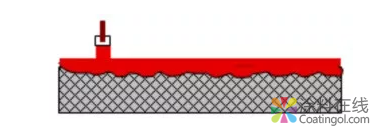

刷涂是一种传统的施工方式，它可以节省涂料，且施工简便，工具简单，灵活性强，适用范围较广。刷涂拥有很好的渗透性、润湿性，迫使涂料进入钢板表面。但刷涂的施工速度慢，且一次刷涂成膜低，需要多次刷涂才能达到规定漆膜厚度。所以，刷涂适合做边角预涂和小面积的维护。

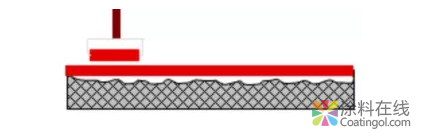

辊涂是利用辊筒蘸取涂料在工件表面滚动的涂装方式。辊涂对宽大、平整的表面有优势，比刷涂效率高很多，且操作简单，半熟练工人进行施工也能获得较满意的结果。但是辊涂的表面渗透性、润湿性相对较差，不建议用于第一度油漆的施工。所以，辊涂适合较大面积平板钢材的中间漆及面漆施工。

喷涂是用于大面积表面快速施工且适用于大多数涂料，在几乎所有情况下都能达到最均匀施工的最好方法。喷涂又分为有气喷涂和高压无气喷涂。

有气喷涂设备：

有气喷涂时，涂料由压缩空气雾化，随气流运送到构件表面上。这样形成的漆膜漆膜厚度均匀、光滑平整，可达到最好的装饰效果。所以，适合表面效果要求较高的设备或构件，如机械设备等。也适用于铝色面漆的施工。

高压无气喷涂设备：

高压无气喷涂时，涂料不用压缩空气雾化，而是被压缩过的油漆从喷枪的枪嘴释放出来，这种压力的急剧减小使得油漆急剧膨胀雾化成细小的颗粒，被喷到构件的表面上而形成漆膜。高压无气喷涂的生产速率快，且多数涂料都能在一次喷涂后达到较厚漆膜，可大幅提高施工效率。所以，适用于大面积构件喷涂，且适用于各类底漆、中间漆、面漆等各种油漆的喷涂。

科普结束

（来源：佐敦工业保护涂料零售业务）
