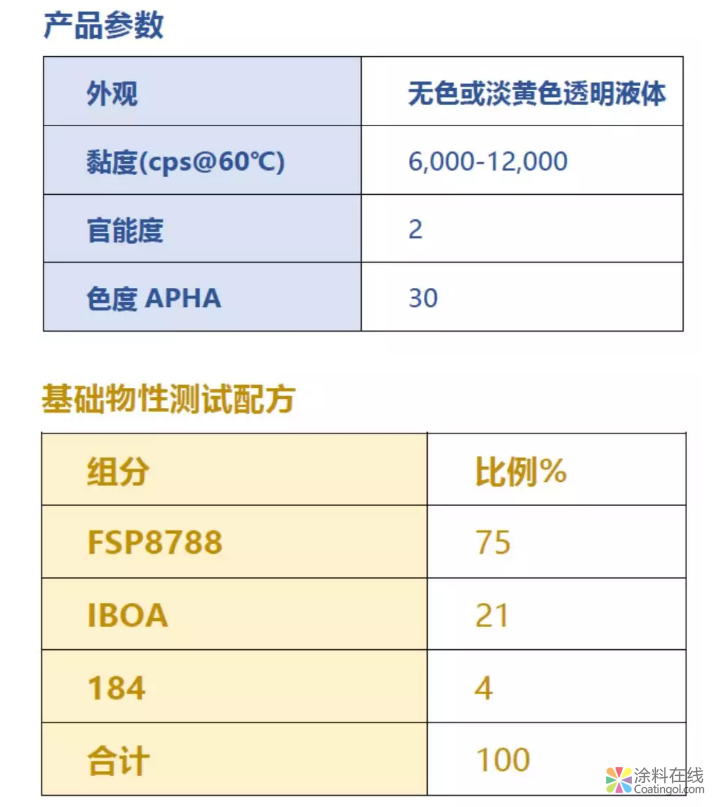

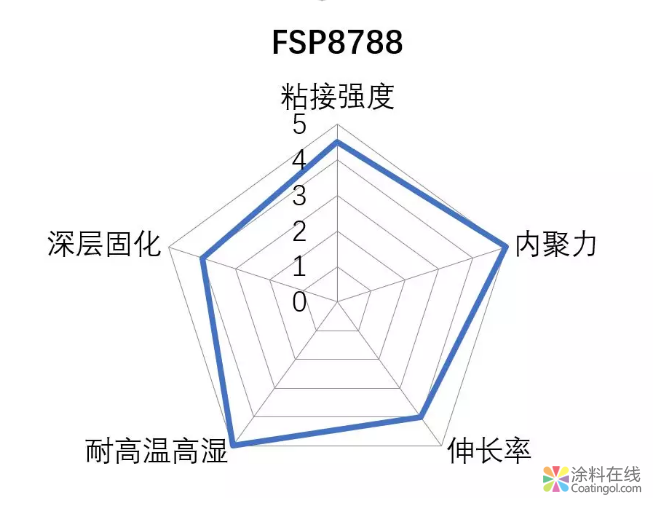

粘接强度是胶黏体系破坏时所需的应力，是胶粘技术当中的一项重要指标。实验中，我们将树脂FSP8788的胶层涂布于透明PC与PC、PC与PVC中间，然后粘接。UV固化后，经万能拉力机测试测出，PC粘PC的剪切强度可达9.2MPa，PC粘PVC的剪切强度可达8.5MPa。由实验数据可看出，FSP8788具有优异的塑胶粘接强度。

　　实验中，我们将FSP8788为主体的UV胶注入哑铃型模具中，UV固化后，形成胶条。对胶条进行拉力测试，得到一系列测试数据，其结果如下表所示。FSP8788的伸长率可达200%左右，同时其拉伸强度可达32MPa，内聚力强，具备优异的坚韧性。

　　随着胶黏剂技术的发展，许多应用对胶黏剂的性能要求越来越高，而耐高温高湿性能就是其中一项非常重要的测试指标。市场上不少胶黏剂树脂的初始粘接强度很高，然而进行水煮或耐高温高湿测试后，其粘接强度大幅度下降，甚至出现胶层发白或直接脱落的情况。FSP8788本身疏水性较好，吸水率在1.8%左右，同时双键转化率高。将FSP8788作为主体的成熟配方体系，在85℃/85%RH的条件下测试1000h，胶层无变化，粘接强度轻微下降。在耐沸水性能测试中，胶层也不会出现发雾发白的现象。一系列测试表明FSP8788具有杰出的耐高温高湿性能，可以满足各类高端应用的需求。

　　不少UV胶黏剂树脂都存在一些相容性问题，与树脂或单体相容是会出现发雾、透明性下降的问题。FSP8788与多种单体(如：IBOA、THFA、ACMO等)相容性好，而且与大多数丙烯酸酯树脂相容性好，互溶后体系澄清透明，不会出现浑浊、分层等现象。

　　市场上许多韧性好、伸长率高的胶黏剂树脂都存在固化速度偏慢、交联密度低的问题，而FSP8788具有很好的反应活性，在500mJ/cm²能量下即可表干，且有着较高的双键转化率，可以满足传统汞灯和LED光源的固化要求，有着很宽的施工窗口。
