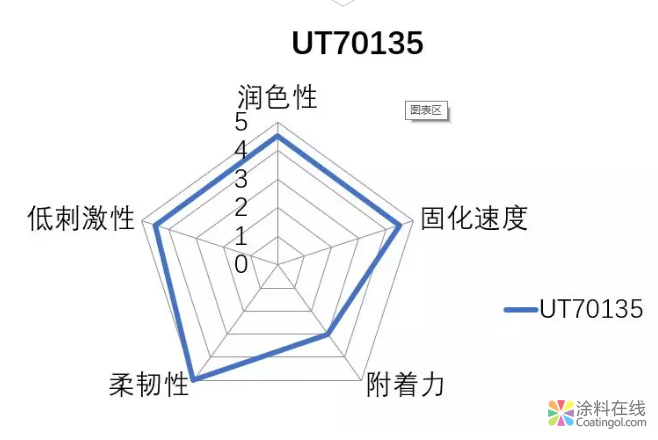

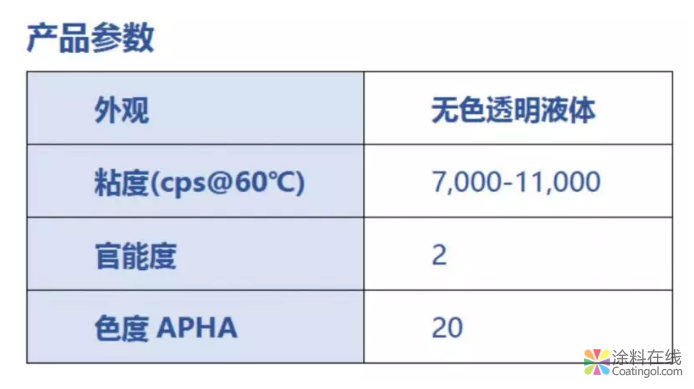

与传统两官能聚氨酯丙烯酸酯相比，UT70135的固化速度非常快，在200mJ/cm²能量下即可表干，且有着良好的交联密度，体积收缩较低。该树脂非常适合低能量固化体系，搭配少量高官能树脂或单体可以进一步增加交联密度，提升深层固化。

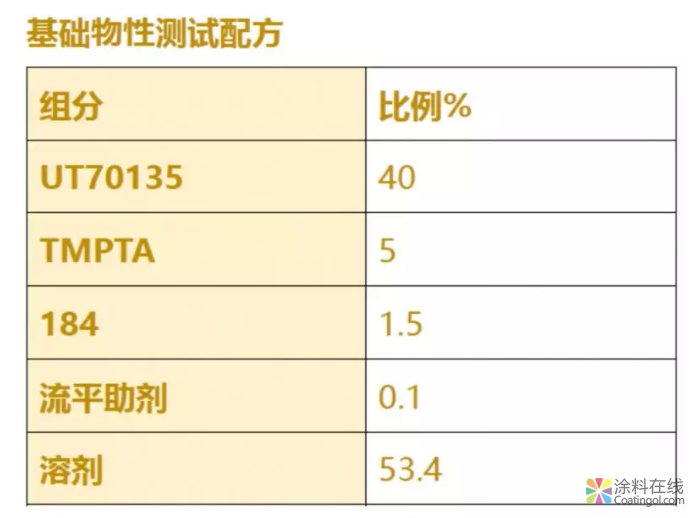

　　UT70135的主链为聚醚结构，因此有着优异的柔韧性，在PC膜上180°对折多次，漆膜不开裂。通过万能拉力机测试，该树脂伸长率可达100%，拉伸强度为12Mpa，具有良好的内聚力和抗张强度，在胶黏剂配方中使用，可以兼顾柔顺性和反应活性。

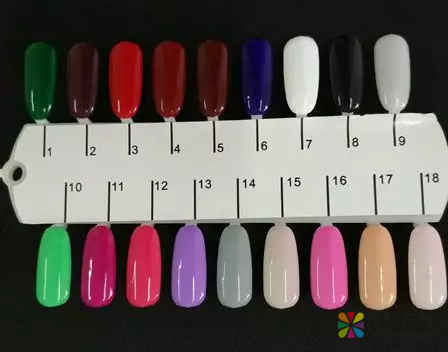

　　UT70135有着优异的颜料润湿性，着色力强，展色性好。在甲油胶色胶中使用时，与色浆相容性好,不会出现颜料析出、凝絮等不良情况。同时该树脂具有良好的初始黄变,在白色彩胶中不易导致黄变问题。

　　在许多应用及施工中，尤其是胶黏剂体系,对原材料的气味及刺激性有较高要求。UT70135分子量中等，挥发性低，气味小，对皮肤刺激性小，完全可以满足施工应用中对气味及刺激性的要求。
