UV单涂是将传统的底漆、面漆两涂工艺变为一涂工艺，相对于传统PU涂料，大幅度提升了生产效率以及降低了能耗，近年来，UV单涂工艺已在笔记本涂装上被广泛应用。

　　在UV 单涂体系中，单涂银粉漆的技术门槛较高，对主体树脂有很高的物性要求，需要兼顾银粉定向排列、耐磨、附着力、耐水煮等性能。Unicryl R9323具有优异的综合性能，作为笔电单涂银粉漆体系的主体树脂使用，有着很好的市场反响中国涂料在线coatingol.com。随着UV单涂工艺的日趋成熟，有更多的涂装应用趋向于采用单涂工艺替代传统两涂工艺，如电源开关、机顶盒等。与笔电相比而言，此类应用对成本的要求更高，需要更高性价比的主体树脂，给配方设计带来更多空间。

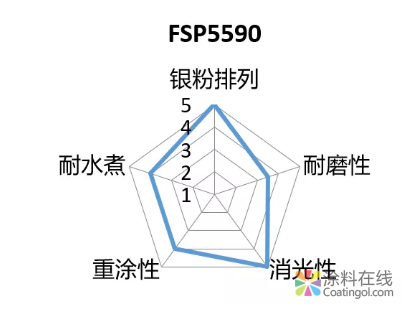

　　润奥化工根据这一市场情况，在Unicryl R9323基础上又特别开发了高性价比的UV单涂树脂 - FSP5590。该树脂为五官能改性丙烯酸酯，我们针对该产品做了一系列完整测试。配方采用树脂搭配少量单体、适量引发剂，主要考察树脂的银粉排列、附着力、固化速度、耐水煮性、展色性以及储存稳定性等性能。通过实验可以得出FSP5590具有以下特点。

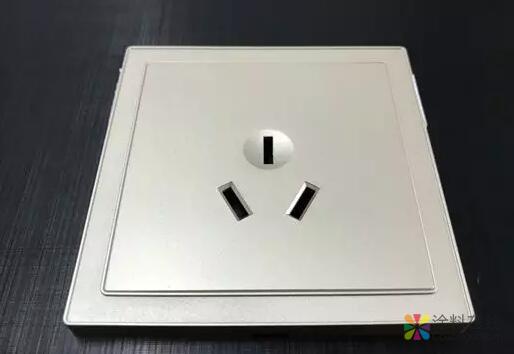

　　对于单涂银粉漆的应用，银粉定向排列效果是至关重要的，直接决定了漆膜是否能够获得优异的金属质感。实测中，我们采用树脂、银粉、引发剂和溶剂的简单配方，控制颜积比为0.25，喷涂膜厚12-15μm。FSP5590固化后漆膜的银粉定向排列效果突出，金属质感强，手感细腻，L值可以达到86°左右，完全可以满足单涂银粉漆的表观需求。

消光性

FSP5590分子量很大，对颜料及消光粉有优异的润湿分散性，有着极佳的消光性能。该树脂加少量消光粉后，光泽度下降显著，且不会出现发花、返粗等情况。目前绝大多数UV单涂项目都是以哑光为主，FSP5590的优势在于只添加少量消光粉也能达到低光泽，这样对金属感影响较小，表观效果突出，同时较少的消光粉添加量对耐磨性也不会产生太大负面影响。

耐磨性

和大多数高官树脂一样，FSP5590作为一支五官树脂，固化速度快，表干好，有良好的交联密度和硬度。在有优异的银粉排列性能的同时，能够兼顾良好的RCA耐磨性能，搭配少量高官能树脂、单体或耐磨蜡粉就可以达到耐磨性要求。

重涂性

FSP5590有着良好硬度和耐磨性的同时也兼顾了重涂性，体积收缩相对较低，对塑胶基材附着力好。树脂搭配银粉或颜料做测试，同样可以获得良好的重工性能，实际应用时也可以搭配附着力突出的树脂如UT59478来进一步提升重涂性能。

耐水煮

FSP5590搭配银粉进行测试，沸水煮一小时，漆膜表面无变化，无起泡，且附着力未下降，不会出现掉银现象。在高温高湿测试条件下，也能保持较好的密着性。该树脂完全满足高端应用中对耐水、耐湿气方面的测试要求。

储存稳定性

UV单涂银粉漆的储存稳定性也是难点之一，由于引入很多银粉，体系中也使用很多高活性的引发剂，在高温下储存容易导致涂料底部结块。FSP5590经过特殊改性，其储存稳定性得到了大幅度提升，实测中采用FSP5590为主体的银粉漆涂料放入烘箱60℃烘烤7天，也不会出现交联、结块等情况，喷涂后不会出现表观发黑、返粗、金属感下降等不良情况。

高性价比

由于要覆盖更多的应用领域，FSP5590在合成工艺上做了优化，对成本进行了严格控制。同时该产品有着较高的开稀比，这样可以进一步降低配方整体成本。FSP5590既有优异的综合性能，又有一定的价格优势，相信可以满足不同应用领域的需求。
