水泥基渗透结晶防水涂料，起源于德国。1942年德国化学家劳伦斯·杰逊在解决水泥船渗水问题的实践中，发明了该材料，彻底颠覆了传统的“雨衣式防水”理念。

水泥基渗透结晶防水涂料因其具备双重防水、自我修复、二次抗渗的功能，能够提高混凝土密实度，实现永久性防水，且具有耐腐蚀、施工简单、绿色环保等其他材料无法比拟的优越性中国涂料在线coatingol.com。所以，该材料在各类防水工程中已得到广泛应用，其防水效果也得到了专家和业主们的肯定。

今天我们就水泥基渗透结晶防水涂料在混凝土外墙防水中的应用和工法做简单介绍。

工艺原理

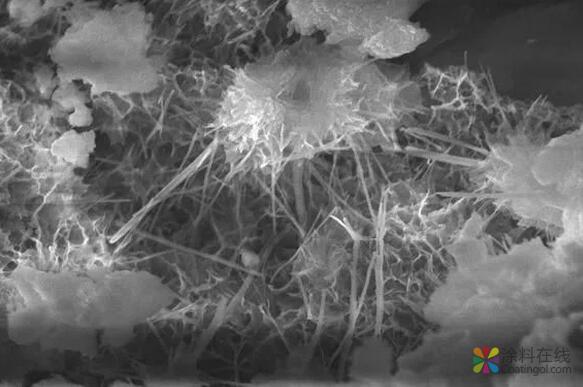

地下室外墙水泥基渗透结晶型防水涂料的涂层中含有活性化学物质，通过水载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，堵塞毛细孔道，渗透结晶后涂层与基层混凝土成为一体,形成整体、长久的刚性防水层。

施工工艺流程及操作要点

一、基层处理

1.地下室外墙混凝土面如有发现裂缝应进行处理：对于无害裂缝，可用防水胶泥调配的浆料直接把裂缝封闭；对于有渗透的裂缝，必须进行灌缝封闭处理，处理应另行编制处理方案。

2.基层表面的蜂窝、孔洞、缝隙等缺陷，应进行修补，凸块应凿除，不得有空鼓。

3.施工前，应清除混凝土表面的浮浆、浮灰、油垢和污渍等。阴阳角处应做成圆弧形，阴角直径宜大于50mm，阳角直径宜大于10mm。

4.太光滑的混凝土表面，应用錾子或钢丝刷打毛处理，并用高压水冲洗干净。

5.混凝土基体应充分湿润。

二、防水层细部增强处理

1.在大面积防水层施工前，应先对构造细部进行防水增强处理。

2.在穿墙管周边用刷子涂刷一道100mm宽、0.8mm厚涂料增强层。

3.在后浇带施工缝、地下室底板或顶板与墙连接的水平施工缝处用刷子涂刷一道200mm宽、0.8mm厚涂料增强层。

4.在阴阳角两面用刷子涂刷一道100mm宽、0.8mm厚涂料增强层。

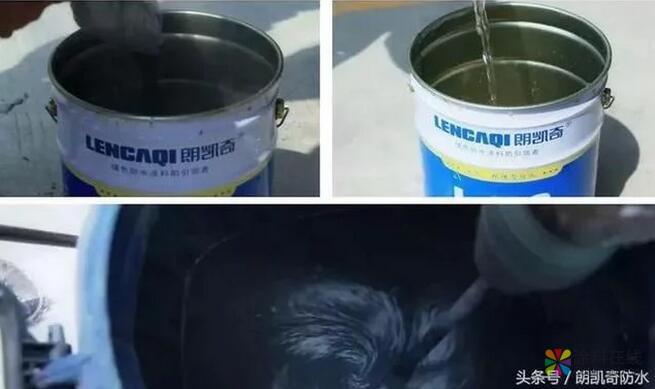

1.按清水：粉料（0.4:1）为标准，先将水倒入桶内，然后缓缓倒入粉料，在倒入粉料的过程中用合适的电动搅拌器匀速搅拌；充分搅拌3～5分钟直至形成无粉团的均匀浆料。静置10分钟使浆料充分熟化后再搅拌2分钟。二次搅拌时，应使搅拌器处于容器底部，不要上提，以免裹入空气。调好后的浆料应在1小时内用完，不得向已经混合好的粉料中另外加水。

2.防水层施工采用刷子涂刷，至少涂刷两遍。待第一遍涂层表干（地面能上人不粘脚）即可涂刷第二遍。第二遍涂刷方向应与第一遍垂直。原则上每道工序开始和结束均需通知相关方到场查看验收。

3.防水涂层施工缝搭接宽度≥100mm。

4.地下室底板与地下室外墙防水层交接处，做一道与底板防水材料相同材料的增强层。

四、 养护

涂刷12小时涂层终凝后开始养护作业，一般情况下，只需每天在涂刷过水泥基渗透结晶型防水涂料表面喷洒清水三次，养护3至5天，一般夏季12小时后必须每2小时洒水一次，冬季可适当延长时间。

总结

目前，由朗凯奇和安徽建筑大学共同研发生产出新一代具有自主知识产权的水泥基渗透结晶母料，利用母料配置而成优质水泥基渗透结晶性防水涂料L-108，成为国内该材料中的佼佼者。该材料在饮用水工程，地下工程，隧道桥梁工程、污水处理工程、家居防水等诸多需要防止水分及化学物质侵害的混凝土结构工程中扮演着重要的角色，发挥了重要作用。
