1引言

中密度纤维板（MDF）是以木制纤维或其他植物纤维素为原料，施加脲醛树脂或其他胶粘剂经高温热压后制成的密度在0.5-0.8g/cm³范围内的人造板材。MDF板材内部结构均匀，密度适中，尺寸稳定性好，形变量小，内部粘结强度大，握钉力好，具有优异的力学性能，使其更适于制作各种复杂的木制家具产品，是室内木制家具应用最广泛的材料。

目前MDF板材的装饰工艺主要有低/高压三聚氰胺贴面、塑料膜贴面、单板贴面、油漆纸贴面、油漆喷涂，因贴面树脂存在游离甲醛，MDF孔隙率较大，用油漆涂装后，木纤维毛细孔影响，家具成型后在使用的过程中也会有甲醛的释放，给居住和工作环境带来较大的危害，国际癌症机构将甲醛定义为一级致癌物涂料在线coatingol.com。鉴于相关法律、法规对VOC排放日趋严格，人们环保意识提高及对健康居住环境的渴望，对MDF家具环保施工的渴望越来越强烈。

近年来，由于粉末涂料具有接近零VOC排放的优点，是涂装、涂料行业快速发展的领域，在当前国家绿色环保、可持续发展的背景下更驱动了它的快速发展，但普通热固性粉末涂料的建议施工温度多在160-200℃，若将此类粉末涂料直接应用热敏基材如MDF、塑料、电气元件上，高温烘烤会对基材造成难以修复的损伤。如当温度超过140℃，MDF内部材料就会受损开裂，这也势必限制了粉末涂料的应用推广。近年来，随着低温固化（120-140℃）粉末涂料的研制成功，IR固化方式的革新，MDF用粉末涂料正处于产品生命周期的快速发展阶段。

2.MDF板材的选择

粉末涂料应用在传统金属基材的施工工艺已经非常成熟，具有优异的工艺控制水平，与金属基材相比，MDF有很大的差异。我们在对MDF粉末静电喷涂之前应全面了解其特性，如导热性、导电性、含水量，另外还要关注板材的密度、厚度、粘合强度、纤维种类、批次稳定性。

2.1 MDF板材的导热性

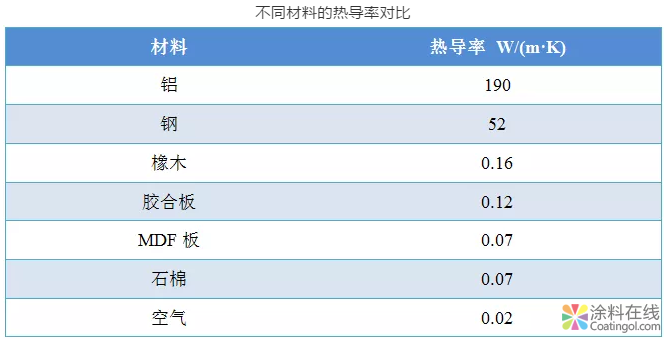

表1是MDF和其他材料的导热系数对比，MDF与金属基材最大的差异在于热导率，只有0.07 W/m·K，与石棉相当，我们知道石棉是优异的隔热材料，是热的不良导体。若用传统的热风循环方式对MDF加热，要达到粉末要求的固化温度，需要花费相当长的时间，极低的传热系数导致在加热过程中，板材内部存在较大的温度梯度，中心温度和表面温度差异很大，受热不均，极易造成MDF变形、膨胀、开裂。

2.2 MDF板材的含水量和导电性

电阻＜105Ω为导体，＞1010Ω为绝缘体，MDF的导电性和含水量相关联，在室温下，湿MDF板表面电阻＜(102-105)Ω为导体，导电性好；干MDF板材表面电阻＞1012Ω为绝缘体，不导电，所以MDF处于绝缘体和导体之间。要实现MDF板静电喷涂，对板材做带电性处理是关键。经试验得出，若板材含水率过高＞10%，水分挥发量过大易造成涂层固化时出现针孔、起泡和开裂等现象；含水率过低＜4%，木材表面电阻过大，上粉差，而且板材易变性。MDF板材含水率应控制在6%-9%，表面电阻为(105-108)Ω。

3.固化方式及IR匹配

传统的热风循环加热方式是通过热空气对流缓慢均匀的加热炉体内部，并逐渐传递能量给工件，使工件均匀、缓慢的提高温度来完成粉末固化过程，而红外辐射技术是穿透粉末的表层同步加热粉末内层，均匀快速的内外层同步加热粉末，可有效缩短固化时间。MDF的低热导率特性决定了传统的热风加热方式并不适用于粉末涂料的固化。

根据红外波长功能分析，长波红外对粉末涂层表面加热；短波红外可穿透粉末涂层到达MDF基材，不仅会导致MDF内部水分受热从涂层表面逸出，影响涂层外观，而且还会导致板材开裂；中波红外可提供粉末固化所需要的能量，且不会损伤底材，与粉末匹配。

根据粉末涂料的红外吸收光谱图4看，在波数为4000-400cm-1区间处有有机基团都有较明显的红外吸收峰。当该波数内的红外辐射光能量与吸收波长相等时，各基团将吸收红外辐射能，发生共振，共振使分子内能迅速聚集，特别是粉末涂料中的环氧基和聚酯中的羧基，对红外吸收较强，所以环氧基断裂开环后与聚酯产生交联。

—未 完 待 续—

作者：方俊 华佳涂料
