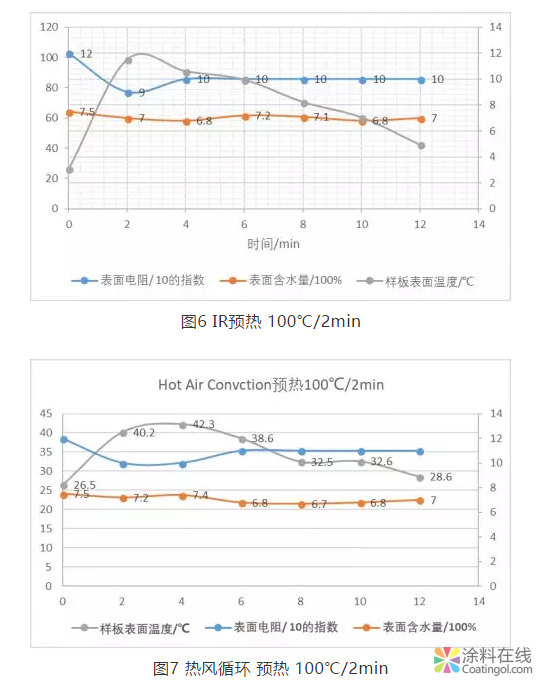

对MDF板进行预热处理内部水分将蒸发到板材表面，使板材表面电阻降低，进而增加板材的导电性，使粉末更易于喷涂，图6、图7是以表面电阻、表面温度、含水率为指标，对板材分别进行IR预热 100℃/2min和热风循环预热100℃/2min对比，其中0-2min为预热阶段，2-12min为冷却阶段。

从以上试验结果看出，IR预热的热传递更快，样板表面在2min之内就达到了100℃；两种预热方式条件下，MDF表面的含水率均无明显的改变，表面电阻最低在10¹⁰，喷粉测试，在挂钩和边角区域膜厚较薄，存在明显的屏蔽不上粉现象，另外预热电性处理还会对板材造成损伤，不建议使用涂料在线coatingol.com。

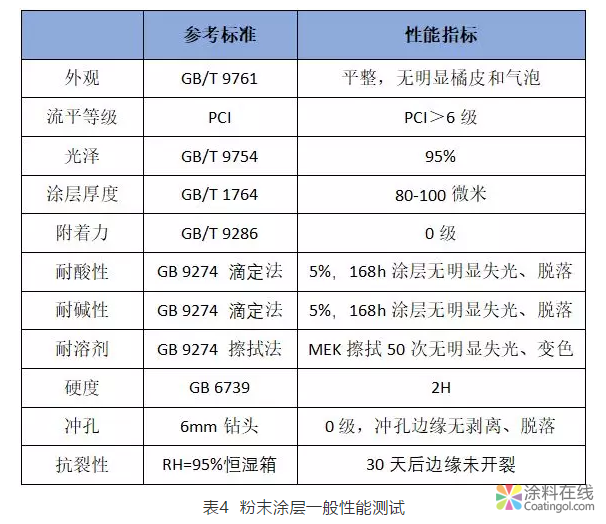

MDF经水性导电液处理后，表面电阻达到10⁶Ω，用华佳研发的低温固化粉末涂料，经中波IR130℃/5min固化，波长2.5-4微米，依据标准对涂膜性能进行检测，性能指标如表4，综合性能和油漆基本一致。

与液体涂料或三聚氰胺贴面纸相比，对MDF板进行粉末涂料静电喷涂，可以有效解决家具涂装、成品使用过程中VOC及甲醛的释放，是一种真正环保型的涂装方式。IR中波红外线波长与粉末涂料相匹配，可以在不损伤基材的同时达到粉末涂层的完全固化。合理的板材前处理对MDF板材进行含水率和电性控制是必要的。MDF粉末喷涂能否商业化生产，粉末涂料的性能只是其中很少的一部分，在MDF静电粉末喷涂广阔的市场前景上，华佳希望可以和板材供应商、喷涂设备供应商、家具制作终端企业强、强联合， 推进家具涂装的健康发展。

作者：方俊 华佳涂料
