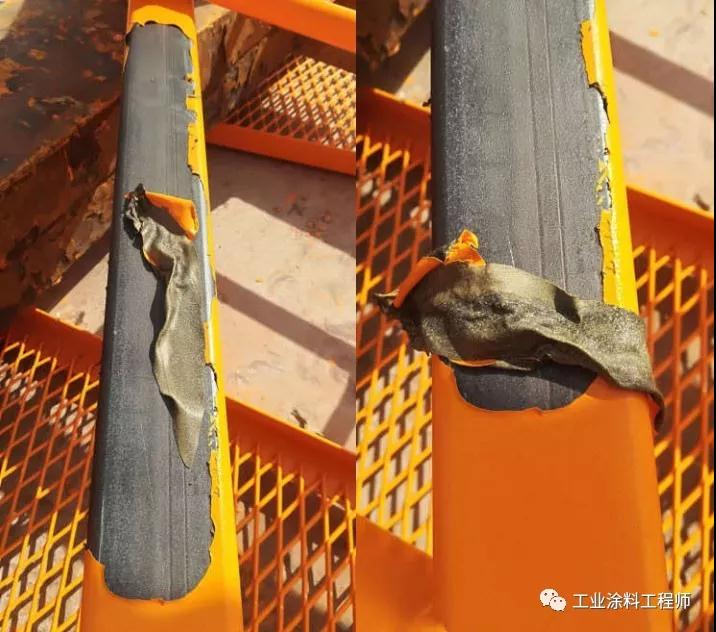

做塔机钢结构的，现在的问题是在油漆喷完后第二天（10几个小时以后吧）进行油漆修补时经常出现油漆从钢结构上面一撕一片片的往下掉的情况。具体情况是这样的：

1、表面处理只采用1.0mm钢丝切丸抛丸处理，吹去表面残留的切丸，然后直接喷环氧底漆和聚氨酯面漆，总膜厚为120um左右。

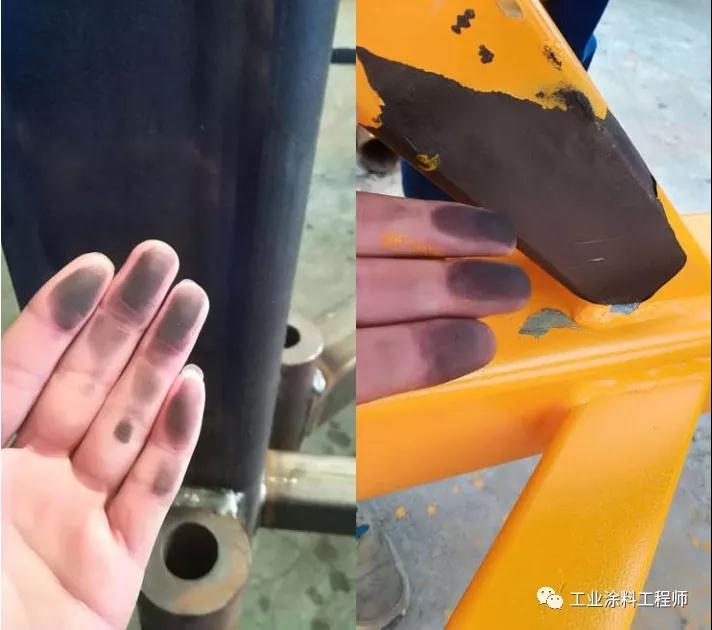

2、钢材在抛丸前和抛丸后没有其他任何的表面处理，抛丸前在钢板表面有一层分布不均匀的黑黑的氧化物，抛丸后表面的锈蚀能打掉，粗糙度也可以，但是那层黑黑的氧化物只是有一点点减少，用手一擦手上还是黑黑的一层涂料在线coatingol.com。

3、现在的温度在13-23度左右，发现问题时油漆没有干燥固化好。

4、没有湿度的控制，车间内流水线作业。请大家指教教一下，分析原因，看看怎么能避免。

个人分析，这种情况在天气好与不好的时候都有，且油漆是在底漆和钢材之间脱落，不是底漆和面漆之间，是不是就可以排除湿度大的问题。

坛友“刘月媛”回复：

表面污染成这样，不脱落才怪呢。

清洁必须要做好。是不是磨料出问题了？

坛友“张作华”回复：

原有的钢材受过污染，有污染物渗透到钢材里面去了，如油脂，盐分等等，即使你怎么样喷砂抛丸，都不会去除钢材内部污染物，所谓的抛丸后黑灰就是污染物与钢丸的混合体，这种东西不去除，附着力等于零。因此造成涂层的脱层。

坛友“pxf100”回复：

这清洁度简直是渣啊，工件或者磨料被油污染了，喷完砂用清洗剂彻底洗干净。

坛友“zhuchunye”回复：

1，打砂前工件根据污染程度进行清油污处理！

2，砂房施工必须控制环境湿度。

3，磨料要定期检查清洁，盐分和油脂污染程度！

4，打砂结束后，喷漆前工件必须进行清洁处理。用干净的浅色棉布轻擦拭表面，可以变色但不能是黑色的！不能掩盖棉布本身的颜色。

根据你手上的颜色看应该是油脂污染太重了。灰尘能用压缩空气吹掉，油脂就吹不掉了！

坛友“fm357784776”回复：

抛丸的磨料清洁度不合格，需检查：1、该抛丸机长久以来进钢构件前是否除过油？  2、抛丸机磨料的自动筛分功能是否正常  3、磨料有没有经小瓶测试，如含油含粉尘是否超标，等检测。4、多半是磨料出了问题，建议全部更换。

十头鸟分析：

  相信大家看了各位坛友的回复，对此问题出现的原因和解决方法应是心中有数了。

再次感谢防腐蚀论坛和网友们提供此类经典案例供分析。防腐蚀论坛（http://www.51fangfu.com/）的确是一个高水平的涂装技术论坛。
