高压无气喷涂是一种高效的施工方法，能够减少喷涂次数，降低涂料损耗。目前，广泛用于大型构件的涂料施工，如大型钢构、桥梁码头、集装箱制造等领域。

从原理上看，无气喷涂是利用高压泵吸入涂料，然后加压至软管喷枪，使涂料喷出涂料在线coatingol.com。根据Henry Law，压力越高，气体在涂料中的溶解度越大。施工完毕后，压力消除，漆膜内部溶解的大量空气会释放出来，形成很多微泡沫（可以想象我们打开一罐剧烈摇晃的可乐的情景）。另外，无气喷涂施工过程剪切力非常大，会促使微泡的形成。

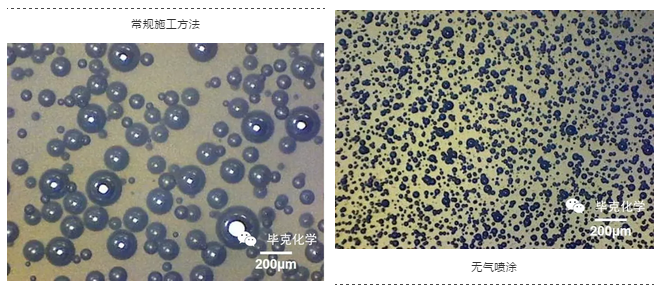

通过观察透明的漆膜，可以发现不同的施工方式，气泡完全不同。与常规施工方式相比，无气喷涂的漆膜中气泡更多，且以微泡为主，这无疑增大了消泡的难度。（图1）。

图1 不同施工方式下的气泡

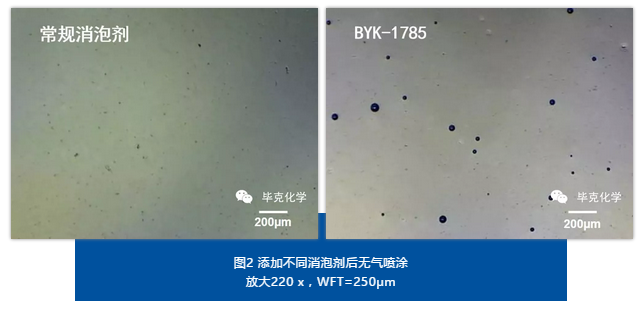

首先，来看下应用实例，在图2的涂料体系中，分别加入不同的消泡剂，同样用无气喷涂的方式施工，使用常规消泡剂的漆膜内部仍然可以观察到微泡残留，而使用BYK-1785的漆膜中基本看不到气泡了。

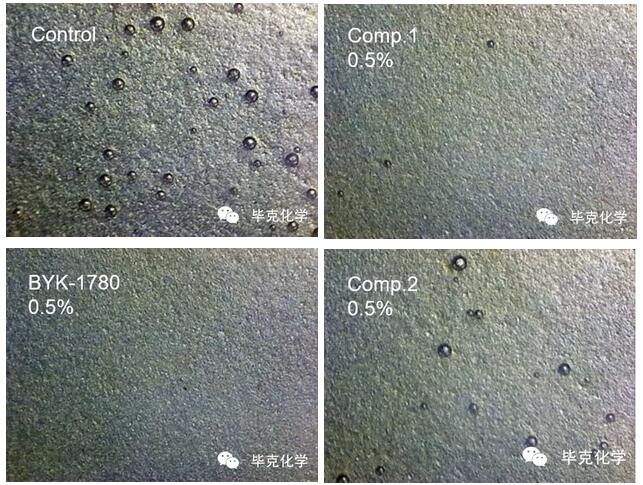

在另一个透明的高固含木器涂料体系中，采用无气喷涂施工，也有类似的试验结果(图3)：使用BYK-1780作为消泡剂，和市面上常见的竞争品相比（同样也是很优异的消泡剂），漆膜中气泡更少。

图3 无气喷涂，助剂的添加量基于总配方

通常，合适的消泡剂，会在相容性和不相容性之间寻找一个“平衡点”：相容性太好，反而会导致稳泡，而不是消泡。但是太过不相容，则导致漆膜缺陷如雾影或缩孔。最佳的选择，是有很好的消泡作用而无缺陷（雾影，缩孔等）。

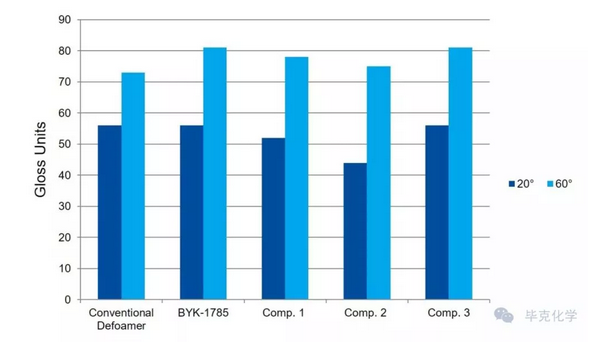

试验表明，消泡剂对光泽也无明显的影响（图4）。

图4 消泡剂添加量：0.5%基于总配方

可以看到，BYK-1780和BYK-1785在很多体系中已经表现出不错的相容性，对外观一般无不良影响。此外，也可以选择其相容性更佳的版本：BYK-1781。它在保证高效消微泡性能的同时，有更好的相容性。试验表明，它适用多种体系：包括水性丙烯酸、双组份PU、UV体系等，对漆膜的透明性和表观状态均无不良的影响。

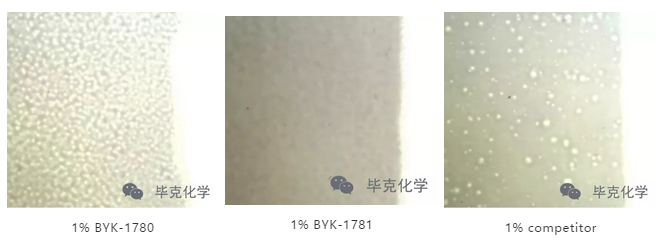

图5 直接刮涂在玻璃板上，WFT=150μm（客户体系）

从图5看出，BYK-1781与其他的消泡剂相比，对漆膜表面状态的影响更小。

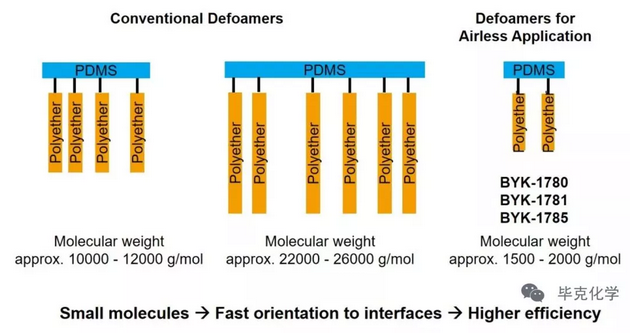

要达到这样的消泡能力，并与体系相容，消泡剂必须在结构上做出很大改变。如图所示，常规消泡剂的分子量较大，因此与体系有一定的不相容性，从而产生消泡能力，但是也牺牲了快速迁移能力。与之相反，BYK-1780/1785/1781的分子量很小，能够快速向气泡和液体的界面迁移，再结合特殊的分子设计，达到相容性和迁移速度的平衡。

综上所述

BYK-1780/1785/1781系列产品的优点包括：

1.     对于高压无气喷涂施工，很强的消微泡能力，对大泡也同样有效；

2.     在清漆和色漆体系中，均可使用；

3.     对光泽、外观的影响极小。
