01 前言

耐候型聚酯粉末涂料的固化剂主要使用TGIC( Triglycidyl isocyanurate)，化学名称为异氰脲酸三缩水甘油酯。聚酯TGIC体系技术成熟，耐候性好，经济性好，固化窗口宽，耐黄变性好，有非常多的优点。但从1998年开式，欧盟认为TGIC会带来可疑的遗传变异问题，要求聚酯TGIC粉末涂料必须使用带有骷髅头的有毒标记，使广大粉末涂料使用者对该体系的粉末涂料产生困惑涂料在线coatingol.com。我国工业和信息化部制定的《部分工业行业淘汰落后生产工艺装备和产品指导目录(2010年本)》化工类第64条也列出了“含异氰脲酸三缩水甘油酯（TGIC）的粉末涂料”，这样的规定也成为了悬在全行业头上的一把利剑。

作为TGIC的替代物，HAA（β-羟烷基酰胺）以其低毒和环保的特点有了发展的可能。工业和信息化部、科技部、环境保护部共通编制了《国家鼓励的有毒有害原料(产品)替代品目录(2016年版)》也把HAA替代TGIC列入推广类技术。但聚酯HAA体系也有一些缺点：聚酯和HAA缩合反应会不断地放出H2O,表面容易造成缩孔和气泡，产品容易黄变，这些缺点造成聚酯/HAA体系推广困难。

作为最常用的消泡剂，安息香也可以帮助聚酯/HAA体系消泡，但安息香自身也会带来黄变问题，所以找一种耐黄变的脱气剂成为聚酯HAA体系推广中的一个重要课题。

02 实验目的

为了研究能够在聚酯HAA体系中使用的蜡基脱气剂，天诗蜡粉和上下游企业紧密配合，以HAA固化型聚酯树脂SJ5122为基础，测试天诗蜡粉提供的聚酰胺蜡型脱气剂NEW0405在该配方体系中的应用效果。

03 实验部分

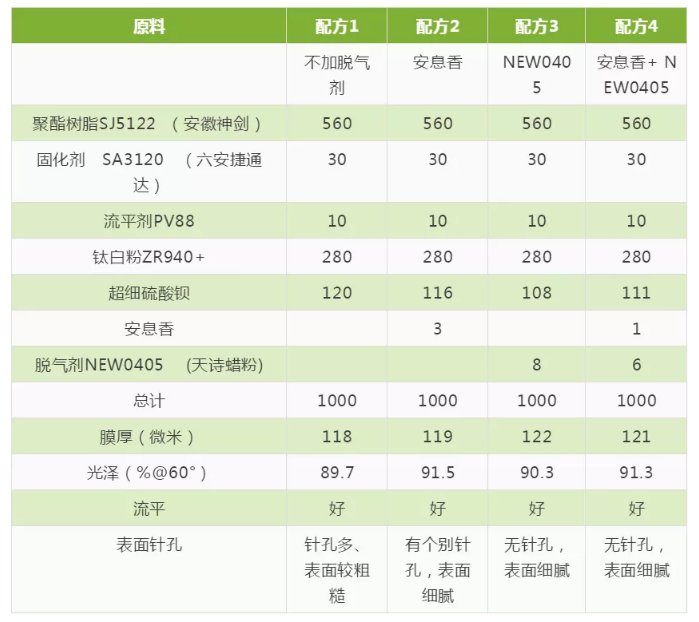

3.1 实验配方

3.2 实验方法

1， 合适用量的确定：

经过几组配方实验，可以看出，在达到120um涂层基本没有泡的情况下，安息香合适的用量是 0.3%，脱气剂NEW0405合适的用量是0.8%，安息香和脱气剂NEW0405联合使用时，安息香用量为 0.1%，脱气剂NEW-0405用量为 0.6%，总用量为0.7%。

2， 黄变情况的比较：

在普通烘烤温度200℃*10min下，用色差仪测量配方1-4的黄变指数Δb

在较高烘烤温度220℃*30min下，用色差仪测量配方1-4的黄变指数Δb

3.3实验数据

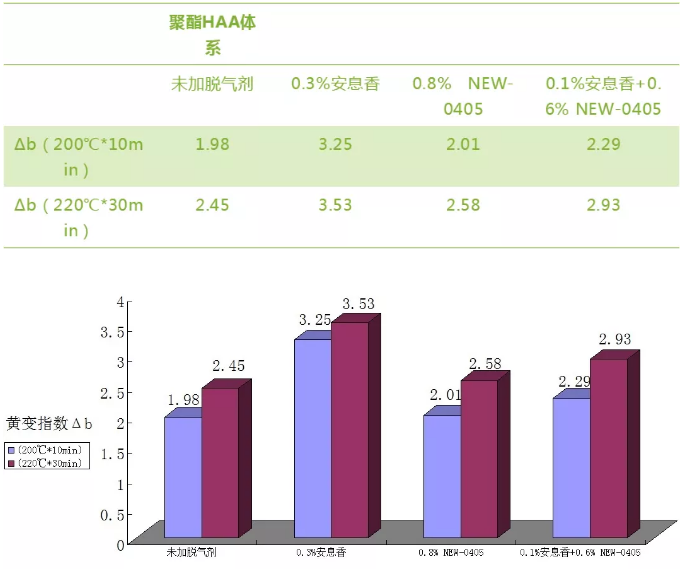

添加不同脱气剂的聚酯HAA黄变体系数据如下：

04 结论与分析

聚酰胺蜡型脱气剂NEW0405在聚酯HAA体系中能够起到较好的脱气作用，和安息香相比，脱气效率稍差，需要较高的添加量，但有着相对较好的耐黄变性。
