现如今许多终端应用的涂装，不仅要有漂亮的外观，还需要兼顾优异的耐磨、抗刮、耐指纹、耐污等性能。耐污涂料的研发成为了目前涂装领域的热点和趋势，在电子消费品、家装、外墙、汽车内饰等应用中都有涉及到耐污方面的需求。针对耐污的要求，在配方中一般会使用氟硅类树脂和助剂，然而许多氟硅类树脂因为合成工艺的需要会含有一些溶剂，无法在油墨、地板等无溶剂体系的应用中使用涂料在线coatingol.com。

润奥化工技术中心在去年就针对无溶剂耐污体系开发出了一款百分百固含的耐污树脂 - FSP8658，该树脂虽然不含溶剂，但是却有些特殊气味，无法适用于对气味要求很高的应用。那么对于低气味、无溶剂的耐污要求，我们进一步的升级完善产品，于近期成功开发了一款低气味的全固含耐污树脂 - LuCure8696，这是三官能的氟硅改性丙烯酸酯。

润奥化工应用实验室对该树脂进行了详细测试，配方采取树脂搭配少量单体，适量引发剂，主要考察树脂的抗涂鸦性、持久性、流平性、耐水煮、耐磨性、韧性等。

抗涂鸦性

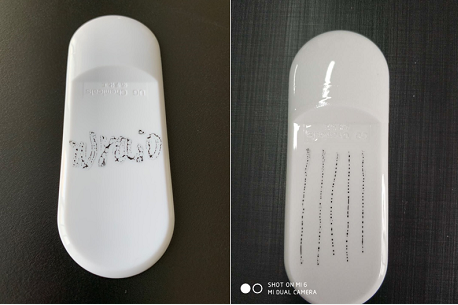

涂膜表面的耐污性能表征方法主要有接触角及耐油性笔测试。在耐油性笔的测试中，油性笔涂鸦痕迹有明显的缩油情况，笔痕可以被轻易擦除，且涂层表面没有痕迹残留。我们将涂鸦后的基材放入60℃烘箱，烘烤30分钟后，油性笔痕已经完全烤干，此时用无尘布依然能够轻松去除痕迹。而水接触角测试中，LuCure8696的水接触角可以达到108°。通过油性笔和接触角测试实验，可以看出LuCure8696有着优异的抗涂鸦性能。

韧性佳

市场上许多氟改性或硅改性树脂都是高官能树脂，高交联密度更有利于抗涂鸦、耐指纹等要求，但同样会使得脆性增加，做主体树脂时弯折容易崩漆或附着力下降，无法满足韧性要求较高的应用。LuCure8696是三官能树脂，具有适中的交联密度，硬度为HB，可以满足良好的耐磨和耐刮要求，而其主链为聚氨酯，有着优异的韧性。同时，LuCure8696有着较高的反应活性，实测300mJ/cm²可以表干，可以满足不同应用的施工要求。

持久性

耐污效果持久性也是重要的物性指标，靠添加硅氟类助剂来改善涂层的抗涂鸦性的方案，往往持久性较差，小分子助剂很容易迁移导致耐污效果显著下降。而LuCure8696支链含有氟硅结构，由于与主链不兼容且比重较低，使得氟硅结构于涂布时自然迁移至涂层表面形成纳米突触的微结构达到耐污的效果，这样的耐污效果更持久。同时相比于一些氟改性树脂，LuCure8696有着更好的相容性。

耐水性

高温高湿或水煮条件下，涂层表面易被破坏，氟硅助剂容易迁移，水接触角下降，导致耐污性大幅下降，持久性不佳。LuCure8696有着优异的疏水性，氟硅链段也可参与交联，不易迁移，沸水煮1小时后，漆膜无变化，附着力未下降，耐记号笔测试时，依然有着缩油现象，笔痕能够被擦除。

相容性

无论是印刷还是辊涂工艺，对漆膜的表观性能都有很高的要求。LuCure8696分子量不高，黏度低，有着优异的润湿性，能够达到镜面流平效果。同时该树脂相容性好，与他树脂搭配时，不会因为相容性问题而产生缩孔、麻点等问题，同时漆膜能够保持高透光率，不会出现发白发雾等表观问题。

低气味

在有些应用中对原材料的气味有着较高要求，LuCure8696采用了特殊合成工艺，严格控制了小分子的残留，降低了气味，树脂本身没有特殊气味，固化完全后漆膜也完全无气味，满足净味涂料、油墨等不同应用的需求。
