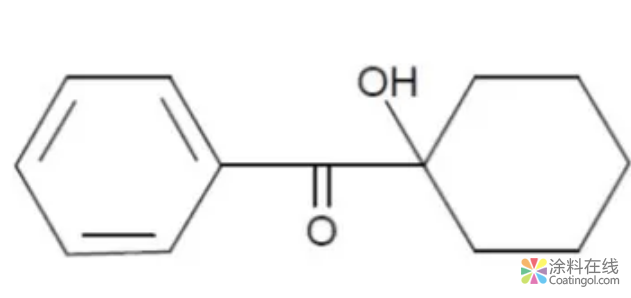

我们在配方中常用到的引发剂lrgacure 184(1-羟基-环已基苯基甲酮)是裂解型光引发剂，它是一种白色结晶粉末，分子量为204.3，分子式为C₁₃H₁₆O₂，含量为99%min，熔点为44-48°C，挥发份为0.2%max ，灰份为0.1%max，有效吸收峰值246 nm、278nm。

　　184是一种高效的自由基型非泛黄光引发剂，也是UV固化体系最为常用的引发剂之一。具有良好的非黄变性，用于UV聚合单官能或多官能团聚合丙烯酸盐单体和低聚体，用于清漆、塑料涂料、木材涂料、粘合剂、平版印刷油墨、丝网印刷油墨、柔印油墨、电子产品，其固化后的涂层即使长时间暴露在阳光下，因其光解没有苄基产生，黄变程度也非常小，因此特别适用于对黄变程度要求高涂料和油墨中中国涂料在线coatingol.com。它的光解产物中有苯甲醛和环己酮，在成膜后有一定的异味。应用在表层固化体系与TPO配合使用效果佳，建议加量为2-5w/w。通过添加其他助剂能有效减少丙烯酸/聚氨酯体系在户外使用中的黄变。

　　UV胶的固化后性能与配方中的光引发剂类型，首先光引发剂类型必须与UV光源相匹配。184是最常用的光引发剂，其最大吸收波长为333nm，与主发射波长为365nm的UV辐射源相接近,同时其具有引发活性高、不易黄变和热稳定性好等优点。

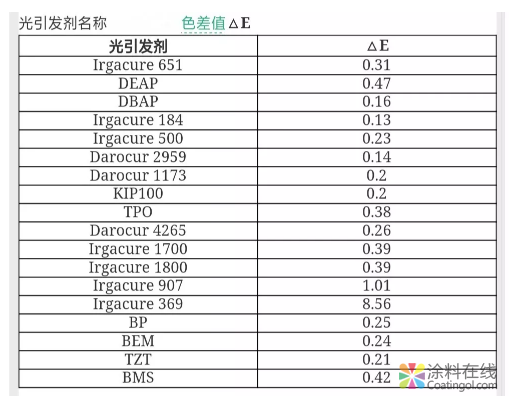

　　因此，184成为UV胶配方中常用的光引发剂。 光引发剂光解产生多种结构的产物，其中有些产物因共轭程度增加或生色取肛基的影响，颜色加深，有色产物的吸收波长不一定和总体黄变线性相关，还与吸收峰的宽度、强度及杂质干扰有关。DMPA光照显示出中等以上的黄变，正如上表所描述的情况，裂解形成的苯甲酰自由基加成到二甲氧苄基的对位.上，共轭体系增加，而且两个甲氧基的助色作用及共轭羰基的生色作用使其吸光波长和强度大大增加，这可能就是DMPA辐照黄变的主因。另外，苯甲酰自由基碎片还可以双双耦合形成苯偶酰，对加深色度也有作用。苯甲酰自由基还可以按首尾衔接的加成方式，形成吸光能力强的聚苯酮低聚物结构，其他能够光解产生苯甲酰自由基的光引发剂也可能按同样方式产生有色低聚物，苯甲醛经长时间紫外光辐照，颜色加深，其中所产生的深色物质就是聚苯酮低聚物，苯甲醛，在激发态从另一苯甲醛分子上夺取一个氢，形成苯甲酰自由基。
