不同密度（不同颜色）的鸡尾酒在杯中分层出现，形成美丽绚烂的多彩效果，观赏性极强，颇受消费者喜爱与追捧。

然而，同样是分层，含颜料的涂料、油墨在储存过程中出现的分层、沉淀却总是令人不悦。其中，含重颜料——钛白粉的配方，更易出现这种情况中国涂料在线coatingol.com。今天就以液体白墨的分层和沉淀为例，介绍两个超实用的防沉方法。

液体白墨的主要颜料原材料是钛白粉（一般添加量在20-40%），它的密度高达3.8-4.2 g/cm3，是颜料界的绝对重量级成员。正由于它比重远高于一般液体介质，且比有机颜料大很多，所以相比于色墨，白墨在储存过程中更容易出现分层和沉淀现象。有些配方中如果含有更难分散的高岭土或碳酸钙等填料，这一问题则会更加严重。如何解决呢？

方法1： 选择颜料稳定性好的分散剂

白墨在储存中出现分层和沉淀现象的原因是TiO2颜料颗粒没有被很好地稳定。颜料颗粒间的范德华力促使它们相互吸引、重新聚集成更大的颜料附聚体，（重力作用）沉积形成絮凝。

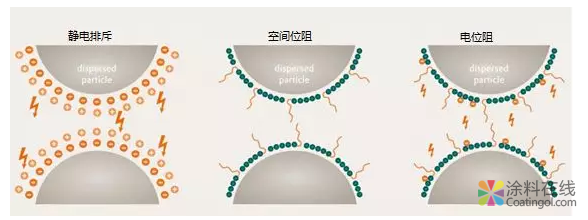

为了实现良好的颜料稳定性，合适的分散剂应当具备克服上述范德华力的能力。这要求分散剂具备：（1）对颜料表面高亲和力的锚定基团，牢牢地吸附在颜料表面（羟基、羰基或羧基等极性基团对TiO2的表面具有高亲和力）。（2）一种或多种有效的颜料稳定机制（静电排斥、空间位阻或两者结合的电位阻）。

静电排斥稳定最适合用于具有高介电电荷的水性配方。 分散剂吸附在颜料表面上并离解成阴离子和阳离子部分。 这产生了双电层，通过电荷的静电排斥防止颜料絮凝在一起。

空间位阻稳定是通过聚合物侧链来保持颜料颗粒在分散体中稳定。当颜料颗粒靠得更近时，聚合物侧链限制了它们的运动并降低了体系熵，形成了两个粒子之间的排斥力。空间位阻稳定适合用于水性、溶剂、UV等体系，但聚合物侧链必须在体系中可溶。 如果它们不溶，可能会塌陷到颜料表面上，导致絮凝。 另外，中等分子量的聚合物是最佳的。 如果分子量太低，则可能没有足够的效果来稳定颜料。如果分子量太大，那么在体系中可能是不相容的并导致粘度上升，甚至在低温时会结晶析出。

溶剂型、UV油墨——推荐TEGO® Dispers 655

• 赢创专门针对无机颜料开发的颜料润湿剂，因其卓越的防沉稳定性而被广泛应用于各种油墨与涂料中

• 含有非常多的酸性、极性基团（pH 10%=2） ，与TiO2亲和力非常强

• 聚合物侧链（改性聚醚）分子量适中与体系相溶性非常好、侧链的空间位阻稳定作用显著

和市场上常规钛白粉专用分散剂相比，具有以下优势：

• 优异的防沉稳定性。

• 在调色体系中具备很好的防浮色效果，特别是在调含大量白墨的粉色时表现优异。

• 通用性好，适用于溶剂型（各种树脂类型）、UV和水性体系。

• 研磨和调整阶段均适用。

• 符合Swiss Ordiance 瑞士条例。

• 液体状态，使用方便；

• 100%活性物成分，所需添加量少 （推荐添加量为钛白粉的1%）

应用案例：TEGO® Dispers 655在溶剂型凹版复合油墨（常见聚氨酯体系）中的应用。

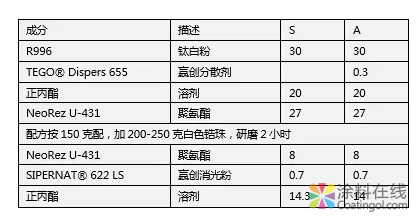

测试配方：

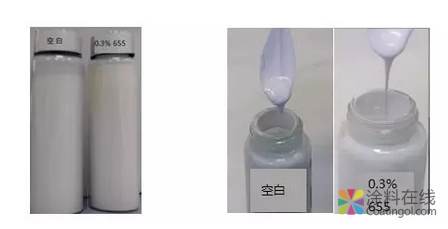

测试结果：添加TEGO® Dispers 655的白墨，在储存前后没有分层和沉淀的现象，白墨的流动性非常好。

水性油墨——推荐TEGO® Dispers 740 W/TEGO® Dispers 715 W组合使用

• 740 W是100%有效分的非离子改性脂肪酸衍生物，主要提供空间位阻的稳定机制，715 W是40%有效分的聚丙烯酸钠溶液，主要提供静电排斥的稳定机制，两者结合，对TiO2颜料稳定效果显著，防沉稳定性好，搭配使用分散效果好、且光泽好。

• 两款产品在成本上都非常经济，非常推荐用于水性配方。

应用案例：水性塑料凹版复合油墨中的应用

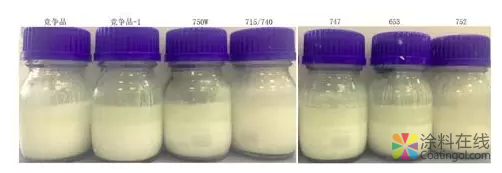

搭配使用740W与715W，提供白墨中钛白颜料最佳的稳定效果，储存前后均匀无明显分层。

方法2：添加气硅类流变控制助剂

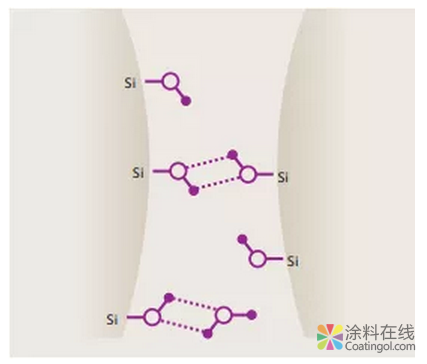

流变控制助剂——气相法二氧化硅，和沉淀法、凝胶法二氧化硅不同，它的原生粒径更小，能够达到纳米级（5-50 nm），比表面积大，吸油量也大，主要用于体系的流变控制，比如防沉和增稠。AEROSIL®气相法二氧化硅分散在体系中时，由于它的粒径比较小，可以很好的吸附在颜料上，并通过分子表面硅羟基之间的氢键作用，形成一个临时的、三维的网状结构，防止体系中的颜料沉淀。但在外力作用时，这种结构就会被破坏，所以不会影响油墨的流动性。

溶剂型、UV、水性油墨——推荐AEROSIL® 200

应用案例：AEROSIL® 200在水性凹版塑料白墨中应用。

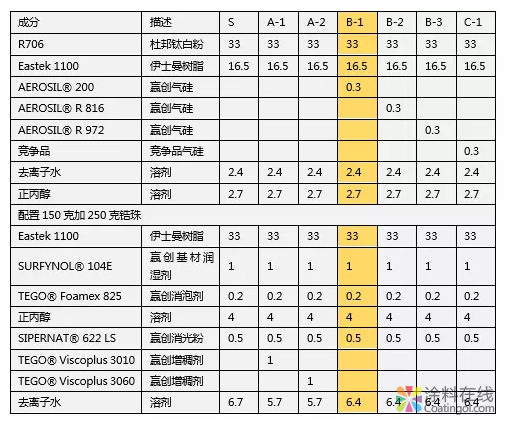

测试配方：

测试结果：

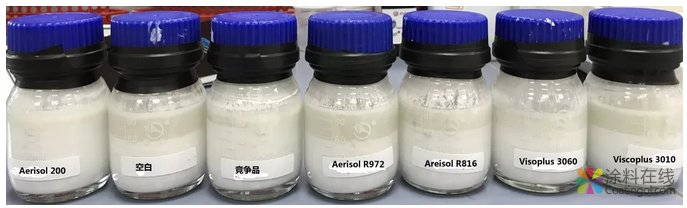

a. 储存后油墨分层情况：添加AEROSIL® 200的白墨样品几乎没有分层现象。其他样品具有明显分层（空白、添加竞争品气硅、添加聚氨酯类增稠剂）。

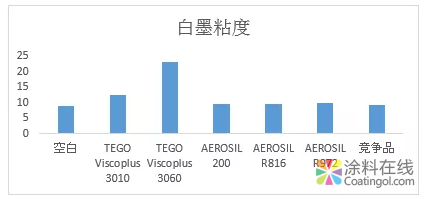

b. 油墨的粘度变化：AEROSIL® 200在很少的添加量的情况下，达到了极佳的防沉效果，而且对体系粘度影响也不是很大，其他类型的流变助剂，例如聚氨酯类增稠剂TEGO® ViscoPlus 3060虽然也有一定的防沉效果，但对体系整体粘度产生了较大的影响。
