试验样品或体系以均匀厚度施涂于表面结构一致的平板上。涂层体系干燥/固化后，用胶黏剂将试柱直接粘结到涂层的表面上。胶黏剂固化后，将粘结的试验组合置于适宜的拉力试验机上，粘结的试验组合经可控的拉力试验（拉开法试验），测出破坏涂层/底材间附着所需的拉力。用破坏界面间（附着破坏）的拉力或自身破坏（内聚破坏）的拉力来表示试验结果，附着/内聚破坏有可能同时发生。

三、胶黏剂

注意选用合适的胶黏剂。为了使涂层破坏，胶黏剂的内聚力和黏结性要大于受试涂层的内聚力和黏结性。

在单面或双面涂漆的底材上进行夹层式试验的试验组合

(1-涂有胶黏剂的试柱；2-单面或双面涂漆的底材)

六、测量

胶黏剂固化后，立即把试验组合置于拉力试验机下。小心地定中心放置试柱，使拉力能均匀地作用于试验面积上而没有任何扭曲动作。在与涂漆底材平面垂直的方向上施加拉伸应力，该应力以不超过1 MPa/s的速度稳步增加，试验组合的破坏应从施加应力起90 s内完成。记录破坏试验组合的拉力。

通过目测破坏表面来确定破坏性质，按以下方式评定破坏类型。

• A：底材内聚破坏；

• A/B：第一道涂层与底材间的附着破坏；

• B：第一道涂层的内聚破坏；

• B/C：第一道涂层与第二道涂层间的附着破坏；

• n：复合涂层的第n道涂层的内聚破坏；

• n/m：复合涂层的第n道涂层与第m道涂层间的附着破坏；

• —/Y：最后一道涂层与胶黏剂间的附着破坏；

• Y：胶黏剂的内聚破坏；

• Y/Z：胶黏剂与试柱间的胶结破坏。

对每种破坏类型，估计破坏面积的百分数，精确至10%。当破坏不一致时，应重复试板的处理和涂漆过程。

还可以参见GB/T 31586.1-2015《防护涂料体系对钢结构的防腐蚀保护 涂层附着力/内聚力（破坏强度）的评定和验收准则 第1部分：拉开法试验》中破坏类型的描述示意图，见下图。

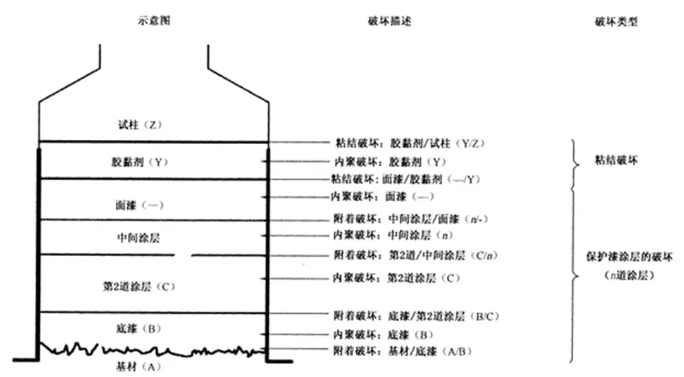

破坏类型的描述
